Как проверить диод и светодиод мультиметром ? Оказывается, все очень просто. Как раз об этом мы и поговорим в нашей статье.

Как проверить диод мультиметром

На фото ниже у нас простой диод и светодиод.

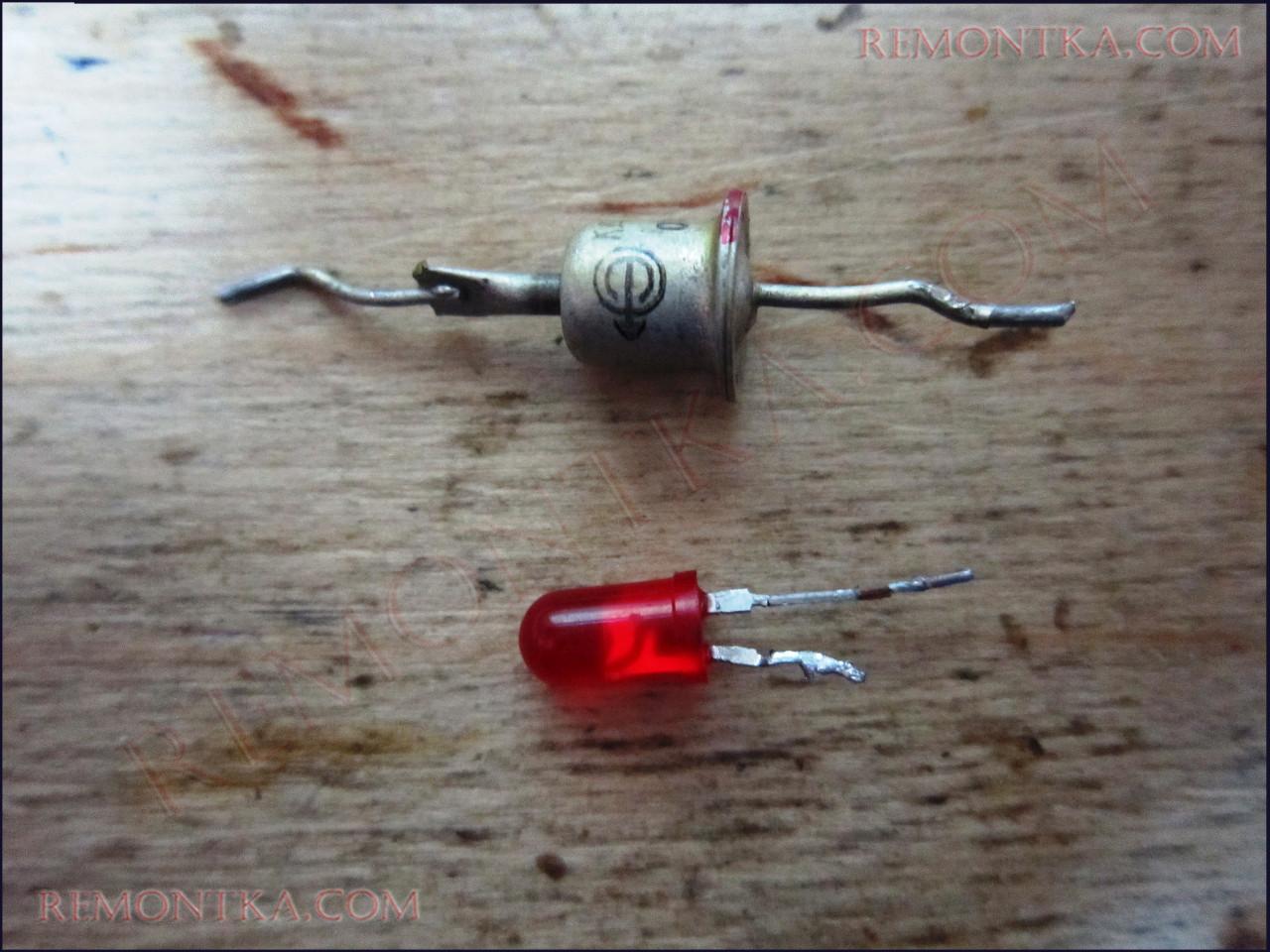

советский диод и советский светодиод

Берем наш мультиметр и ставим крутилку на значок проверки диодов. Подробнее об этом и других значках я говорил в статье как измерить ток и напряжение мультиметром

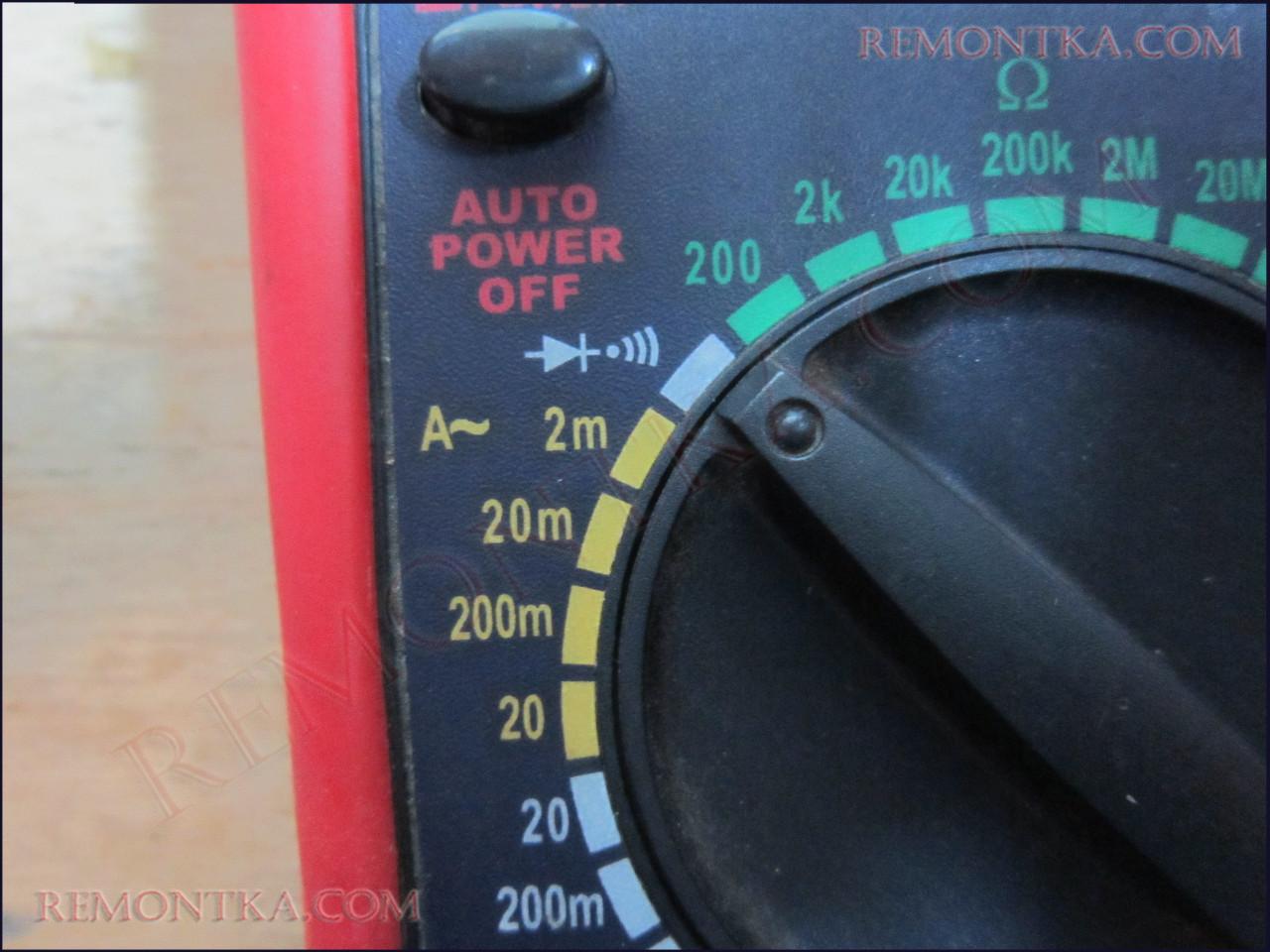

значок прозвонки на мультиметре

Хотелось бы добавить пару слов о диоде. Диод, как и резистор, имеет два конца. И называются они катод и анод . Если на анод подать плюс, а на катод минус, то через диод спокойно потечет электрический ток , а если на катод подать плюс, а на анод минус — ток НЕ потечет. Это принцип работы PN-перехода , на котором работают все диоды.

Проверяем первый  диод. Один щуп мультиметра ставим на один конец диода, другой щуп на другой конец диода.

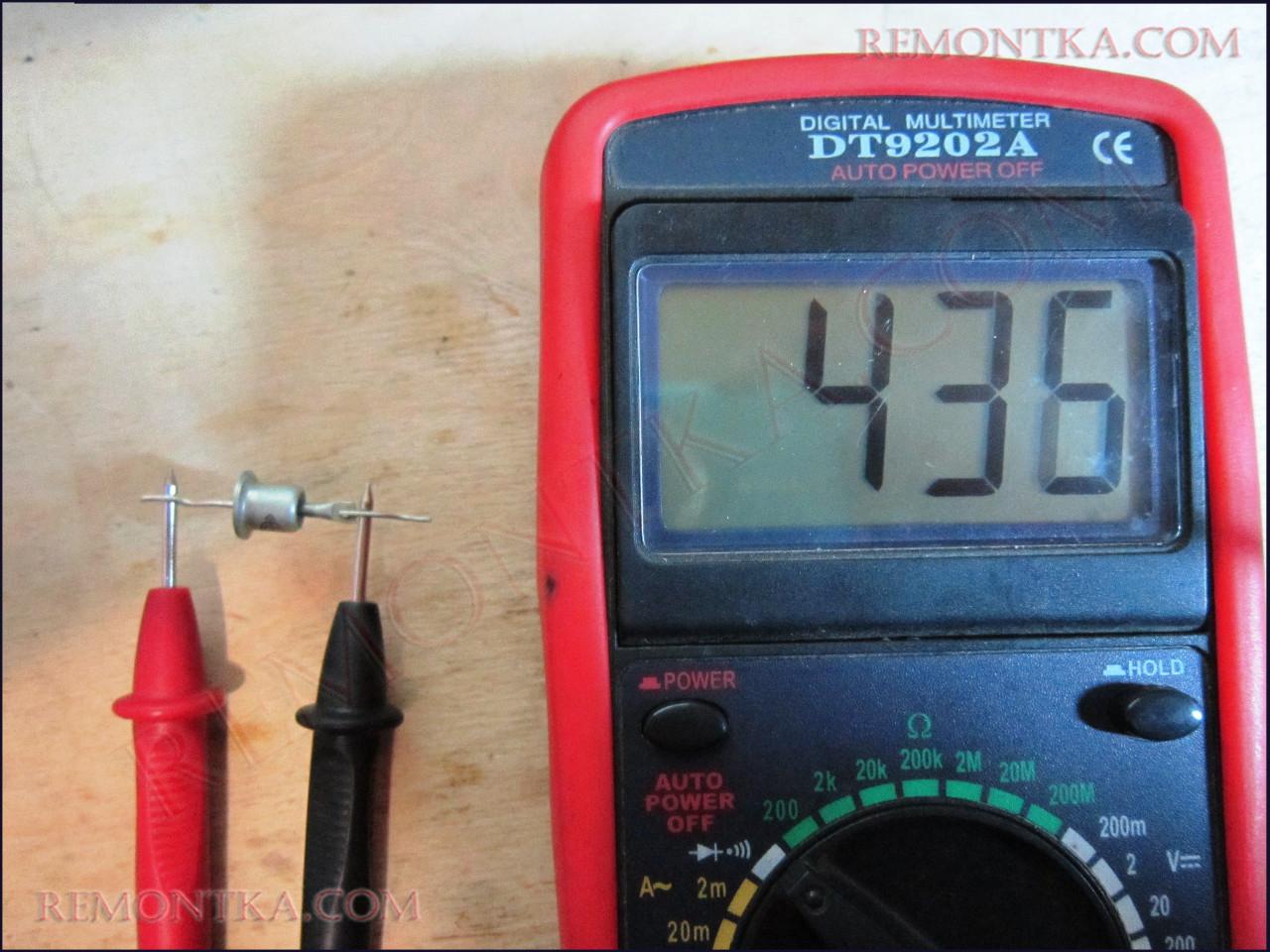

как проверить диод с помощью мультиметра

Как мы видим, мультиметр показал напряжение в 436 милливольт. Значит, конец диода, который касается красный щуп — это анод, а другой конец  — катод. 436 милливольт  — это падение напряжения на прямом переходе диода. По моим наблюдениям, это напряжение может быть от 400 и до 700 милливольт для кремниевых диодов, а для германиевых от 200 и до 400 милливольт.

Далее меняем выводы диода местами

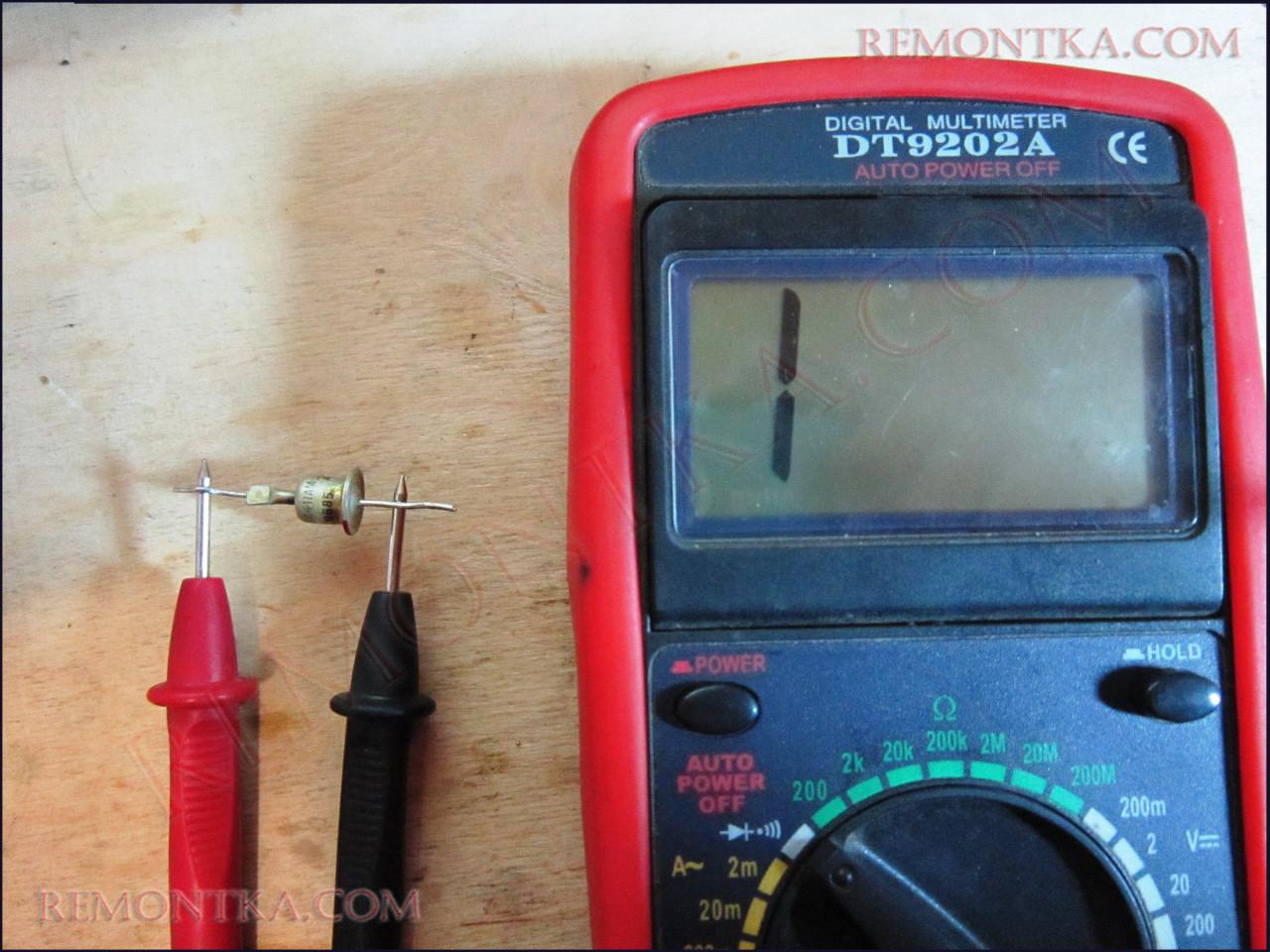

проверяем диод с помощью мультиметра

Единичка на мультиметре означает, что сейчас электрический ток не течет через диод. Следовательно, наш диод  вполне рабочий.

Как проверить светодиод мультиметром

А как же проверить светодиод? Да точно также, как и диод! Вся соль в том, что если мы встанем красным щупом на анод, а черным на катод светодиода, то он будет светиться!

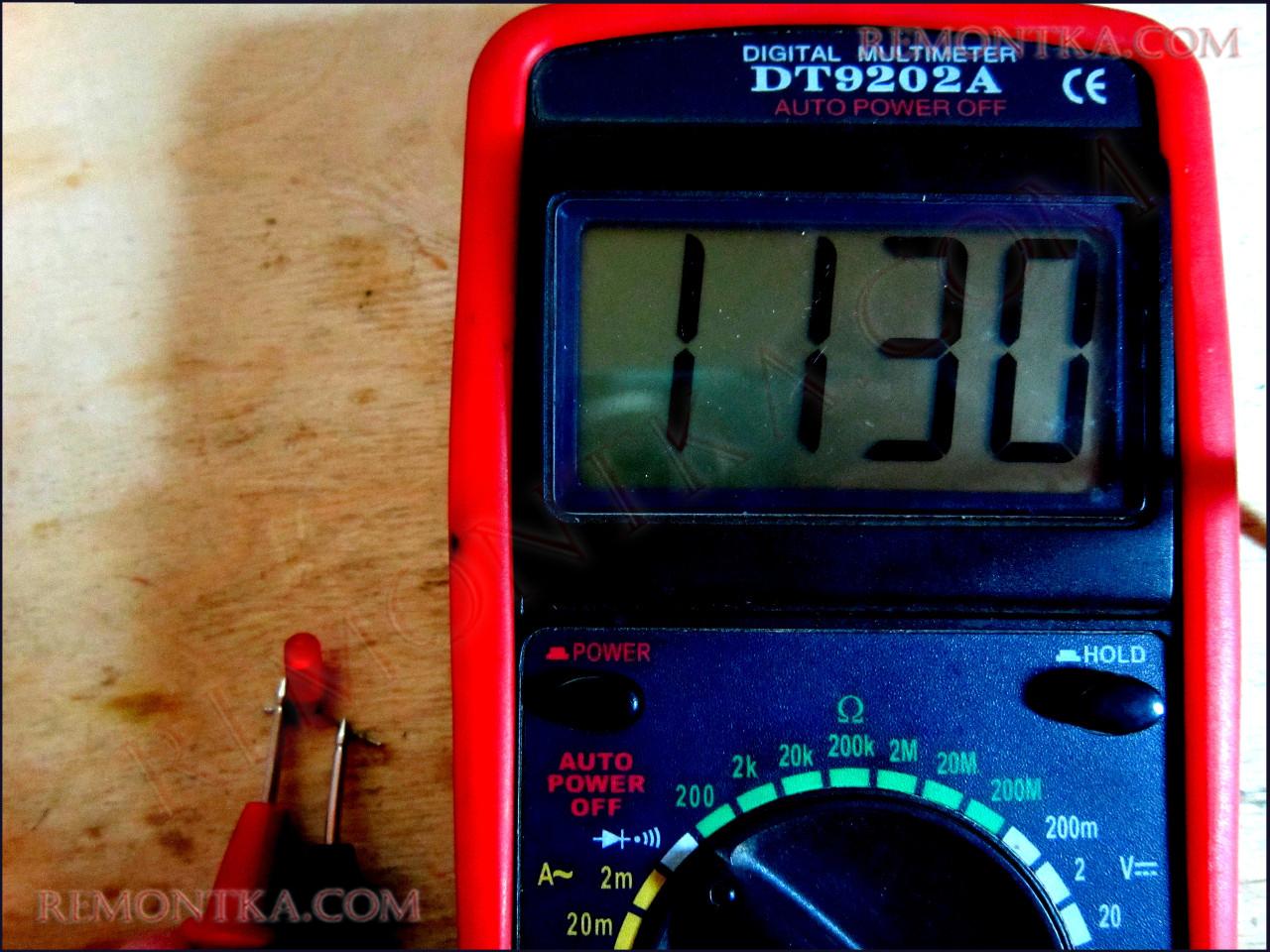

как проверить светодиод с помощью мультиметра

Смотрите, он чуть-чуть светится! Значит, вывод светодиода, на котором красный щуп — это анод, а вывод на котором черный щуп — это катод. Мультиметр показал падение напряжения 1130 милливольт. Для светодиодов это считается нормально. Оно также может изменяться, в зависимости от «модели» светодиода.

Меняем щупы местами. Светодиод не загорелся.

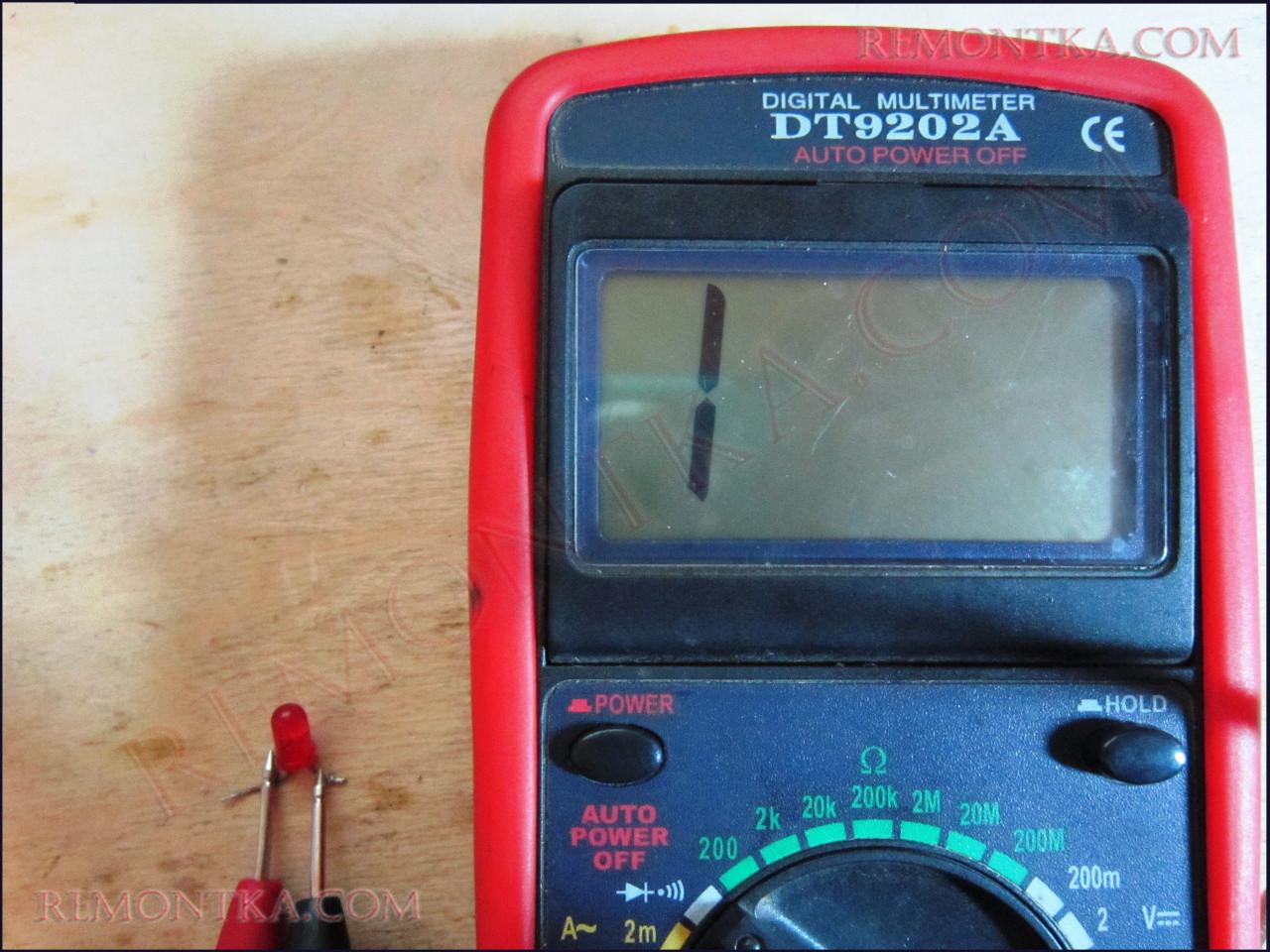

проверка светодиода с помощью мультиметра

Выносим вердикт — вполне работоспособный светодиод!

А как же проверить диодные сборки и диодные мосты ? Диодные сборки и диодные мосты  — это соединение нескольких диодов, в основном 4 или 6. Находим схему диодной сборки или моста и проверяем каждый диод по отдельности. Как проверить стабилитрон, читайте в этой статье.
