Как проверить предохранитель

Электрический плавкий предохранитель — это радиокомпонент, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании сверх допустимой силы тока .

Каждый плавкий предохранитель имеет внутри себя проводок определенного диаметра. Через этот проводок течет электрический ток по всей цепи. Если каким-то образом в цепи возникает большая сила тока, то этот проводок просто-напросто сгорает. Чем тоньше провод, тем на меньшую силу тока рассчитан предохранитель.

Как проверить предохранитель мультиметром

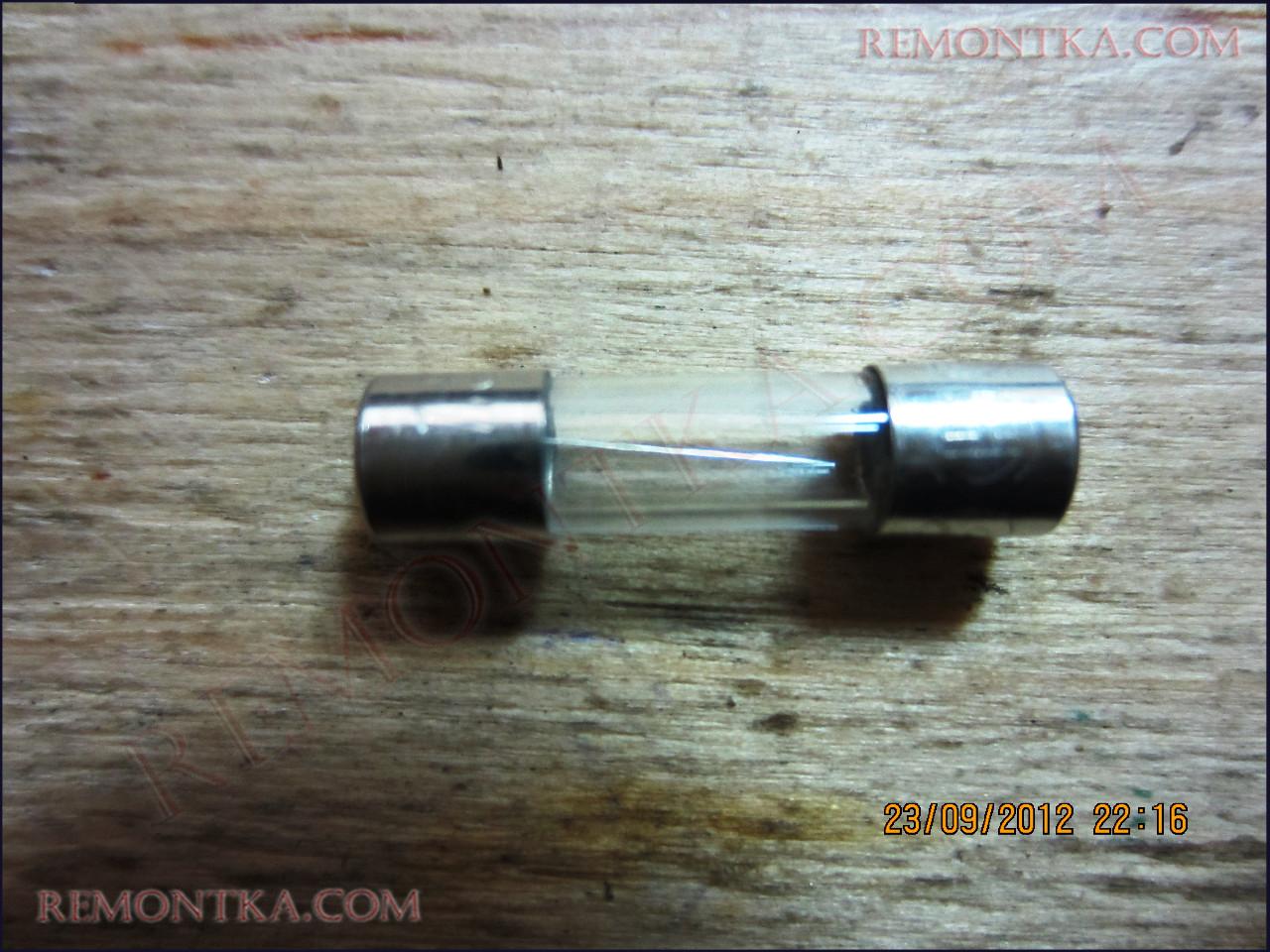

Итак, вот наш пациент. Первым делом, мы можем уже визуально увидеть, что тонкий проводок предохранителя целый. Но в некоторых случаях это все равно ни о чем не говорит, так как проводок может сгореть прямо у самого края предохранителя.

предохранитель

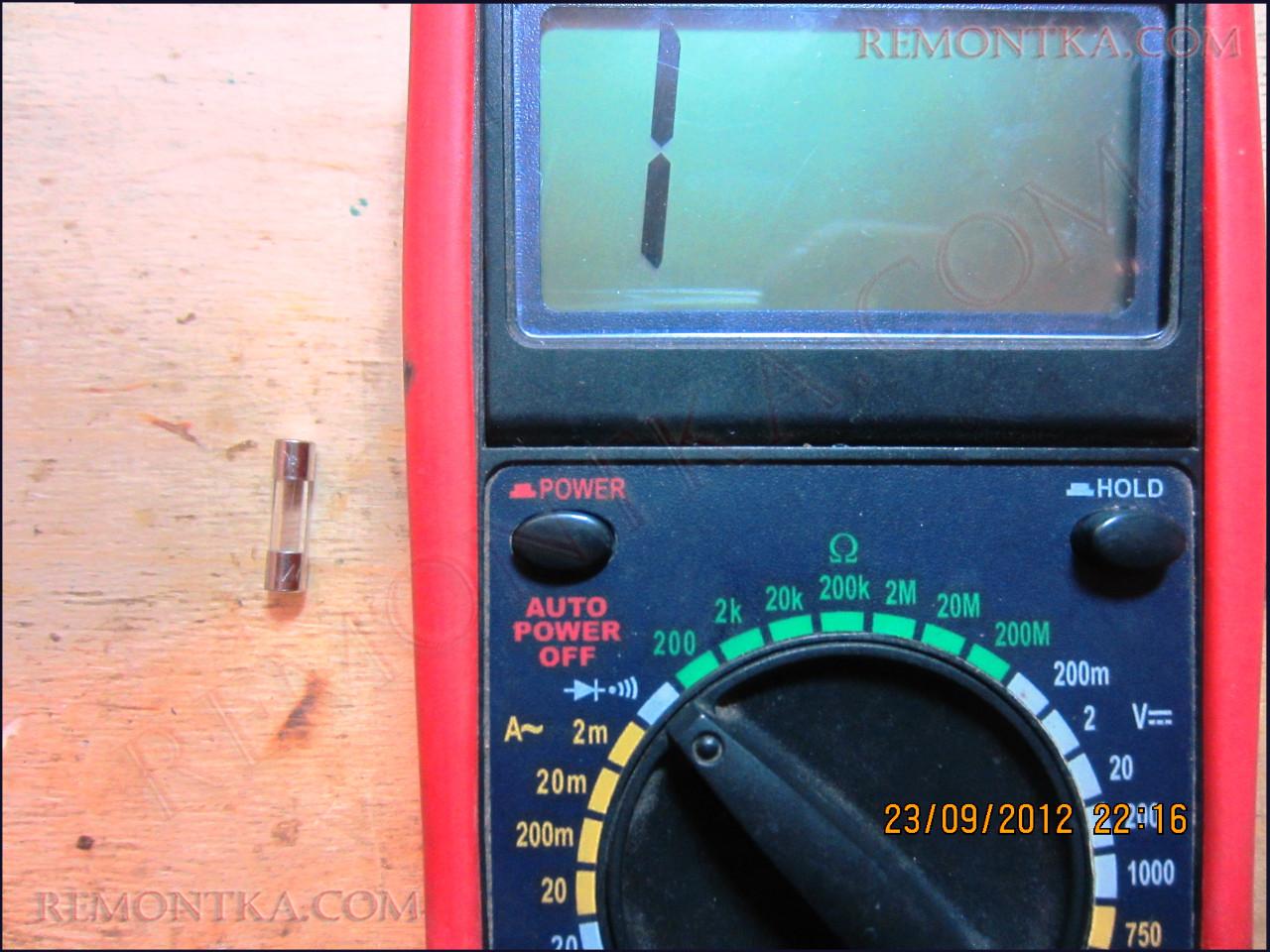

Для точного определения работоспособности предохранителя, мы будем использовать мультиметр. Ставим его крутилку на  значок прозвонки

как проверить предохранитель

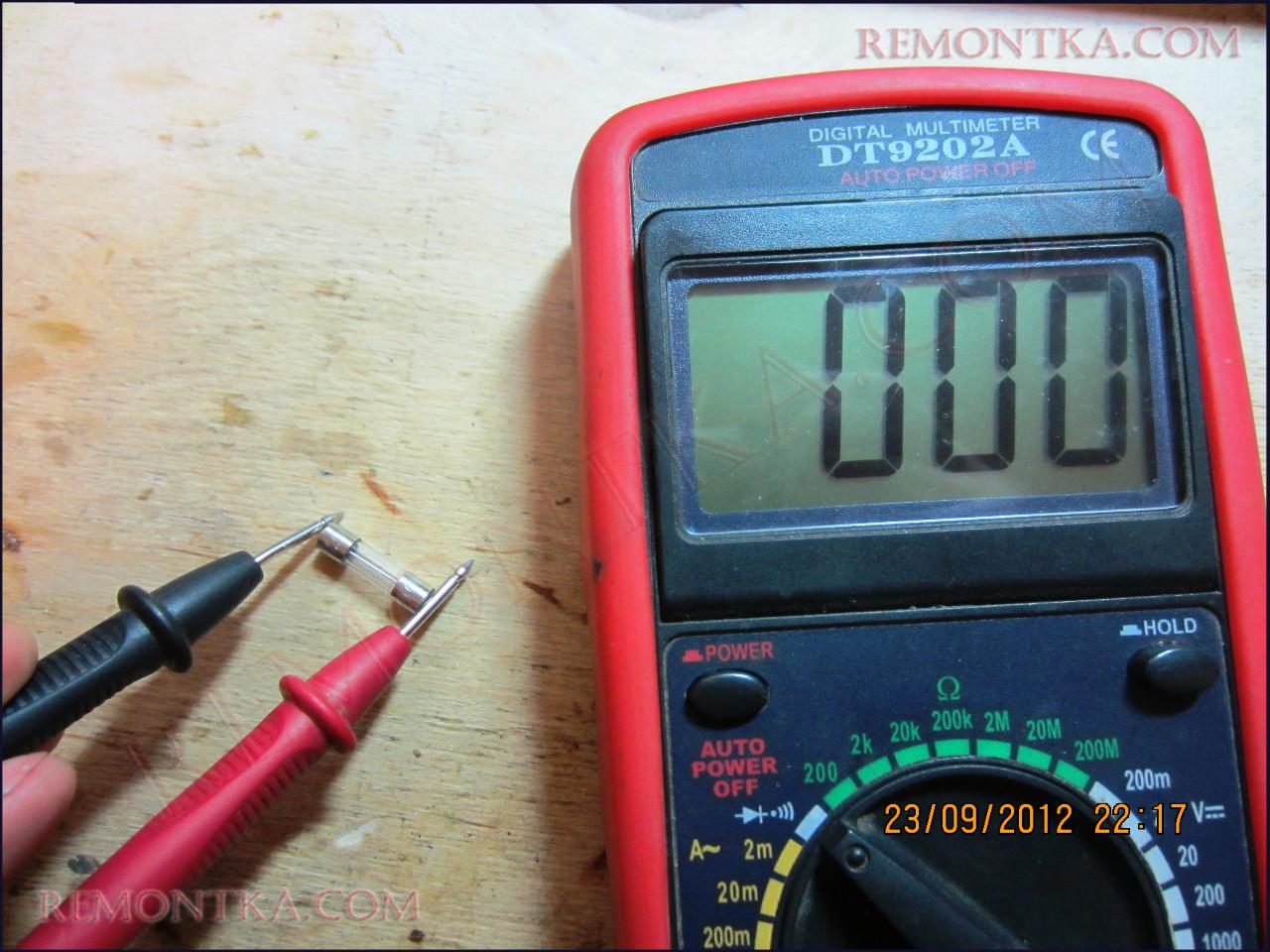

и прикладываем щупы к предохранителю

как проверить предохранитель мультиметром

В результате мультиметр выдает нам сопротивление 0 Ом и звуковой сигнал «пиииииииип».  Это означает, что предохранитель целый.

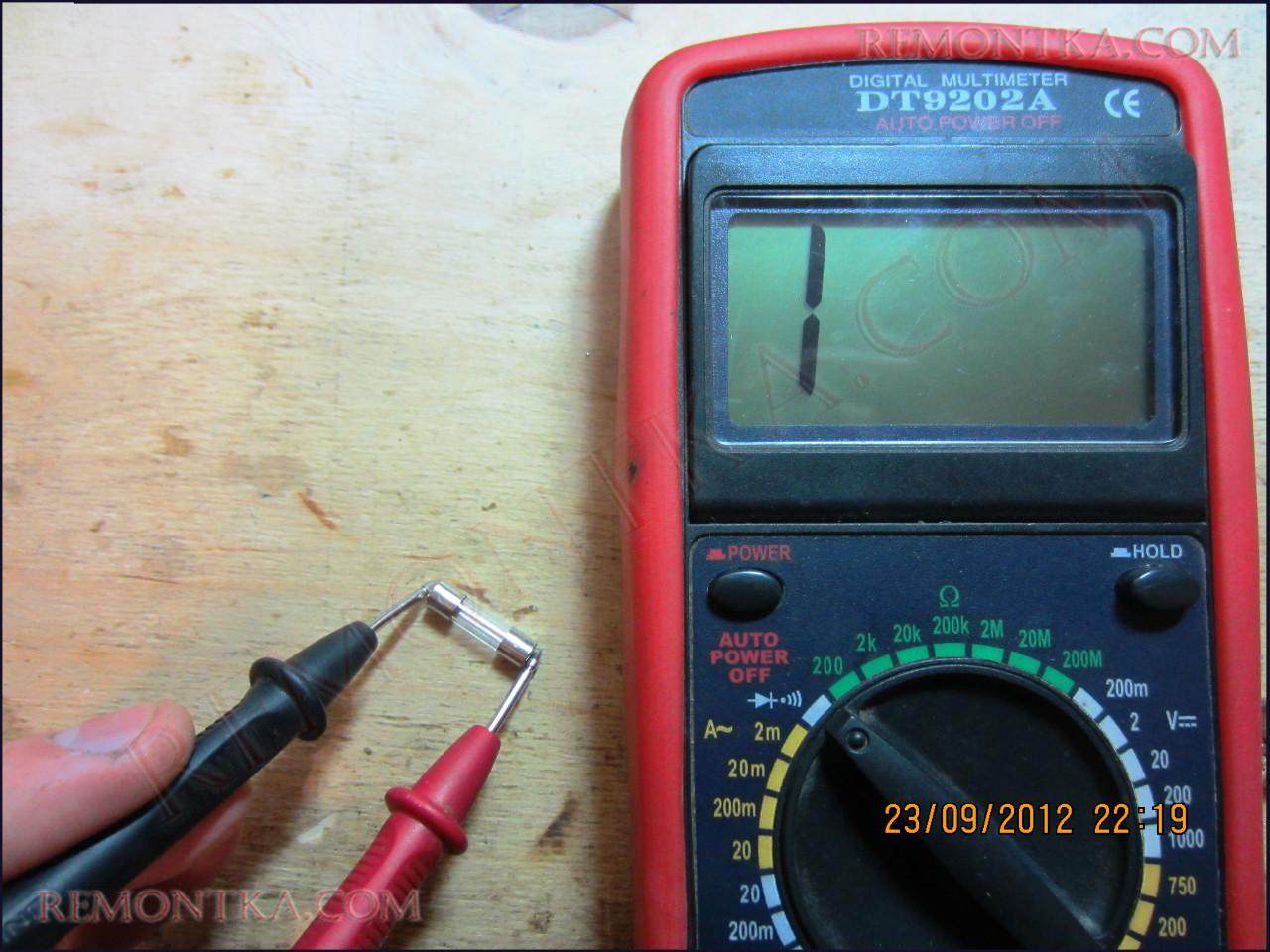

Сгоревший предохранитель покажет нам на мультиметре единичку

нерабочий предохранитель

Сопротивление бесконечно большое, никакого звукового сигнала типа «пиииииииииииииип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Приобрести мультиметр навороченный тут.

Как проверить предохранитель с помощью батарейки и лампочки

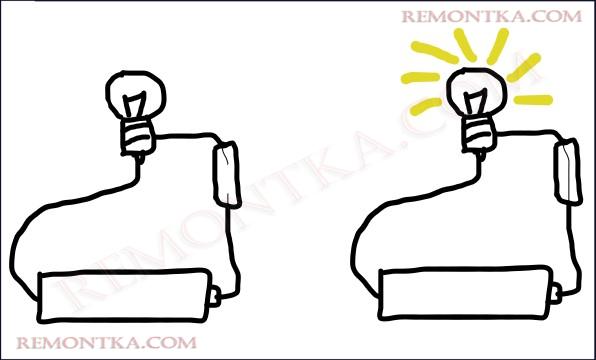

Если у вас нет мультиметра, то этот способ будет более предпочтительней. Для этого нам понадобится батарейка и маломощная лампочка накаливания. Батарейка и лампочка должны подходить к друг другу. Если у вас батарейка на 1,5 Вольта, то и лампочка тоже должна быть на 1,5 Вольта. Смотрим рисунки:

Как проверить предохранитель

В первом случае у нас предохранитель в обрыве, следовательно, лампочка не горит. Во втором случае предохранитель оказался целым. В этом случае лампочка уже будет гореть.

Как проверить предохранитель с помощью батарейки и языка

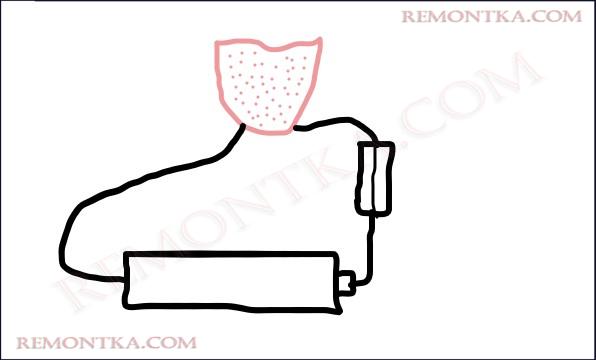

Если у вас нет лампочки, то здесь индикатором целостности предохранителя будет служить ваш язык. Для этого достаточно собрать вот такую схему

Как проверить предохранитель

Если предохранитель целый, то кончик языка будет пощипывать. Если же сгоревший, то вы ничего не почувствуете.

Заключение

Некоторые умельцы восстанавливают предохранители припаяв новый провод. Но… это чревато конечно же последствиями. Провод может быть и толще, и тоньше, и может выгореть в самый неподходящий момент или наоборот, когда вся аппаратура, защищаемая предохранителем, будет  уже гореть ярким пламенем.

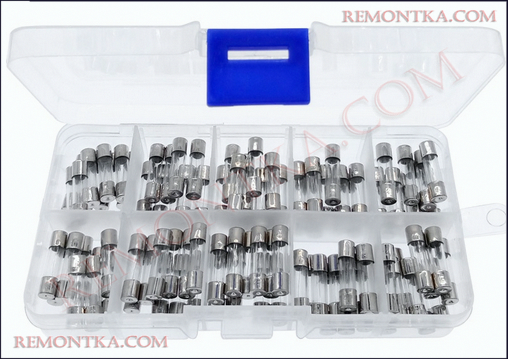

Поэтому, в таких ситуациях проще купить сразу готовый набор предохранителей и не заниматься самодеятельностью.  Я находил на Алиэкспрессе вот такой неплохой набор

набор предохранителей
Также показываем в видео как это делать:
