Принцип работы геркона

Что такое геркон

Геркон образуется от двух слов: ГЕР метичный КОН такт. Давайте рассмотрим его поближе:

Принцип работы геркона

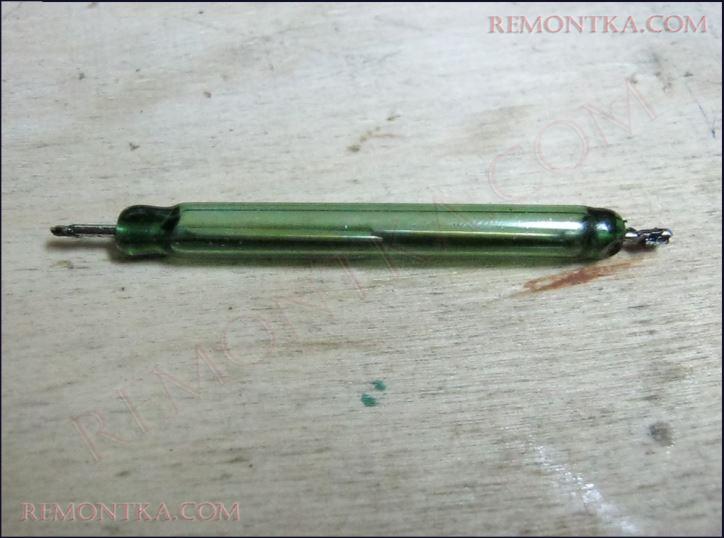

Как вы видите на фото, самый простой геркон, который состоит из стеклянной колбочки. В ней находятся две железные пластинки. Принцип работы нашего героя состоит в том, что эти пластинки замыкаются, когда он попадает в магнитное поле. Магнитное поле может быть вызвано каким-нибудь куском магнита или с помощью катушки индуктивности , на которую подано напряжение прямо на ее выводы. Электрический ток , проходя по катушке, создает в ней магнитное поле. В свою очередь это самое магнитное поле может управлять герконом.

Принцип работы геркона

Принцип работы геркона

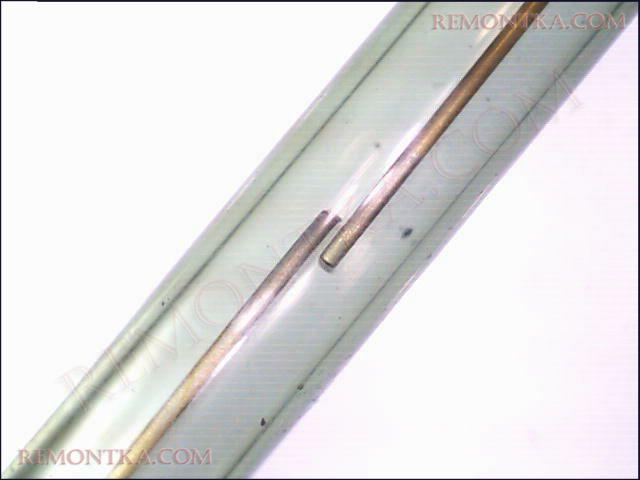

Давайте рассмотрим поближе этот самый геркон через наш USB микроскоп . В обычном состоянии железные пластинки геркона, как вы видите, не замкнуты.

контакты геркона

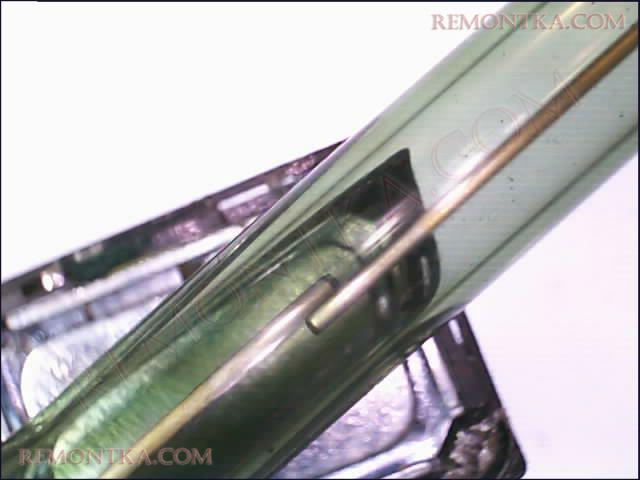

Но стоит нам только преподнести магнит, как они сразу же замыкаются. В данном случае я использовал магнит от динамика мобильного телефона.

как проверить геркон

Как проверить геркон

Все вы, наверное, помните статью как проверить предохранитель мультиметром . Так вот, геркон проверяется почти таким же способом. Берем наш мультиметр, ставим крутилку на прозвонку и цепляемся щупами за выводы геркона. Так как он в исходном состоянии разомкнут, следовательно, мультиметр нам покажет обрыв.

Принцип работы геркона

Теперь берем магнит. В нашем случае это динамик. Как вы знаете, в его основе лежит тороидальный магнит. С помощью этого тороидального магнита мы создаем магнитное поле для геркона.

Я ХЗ но их бы взял — ne555 .  Три пятерки, лучше чем три шестерки.

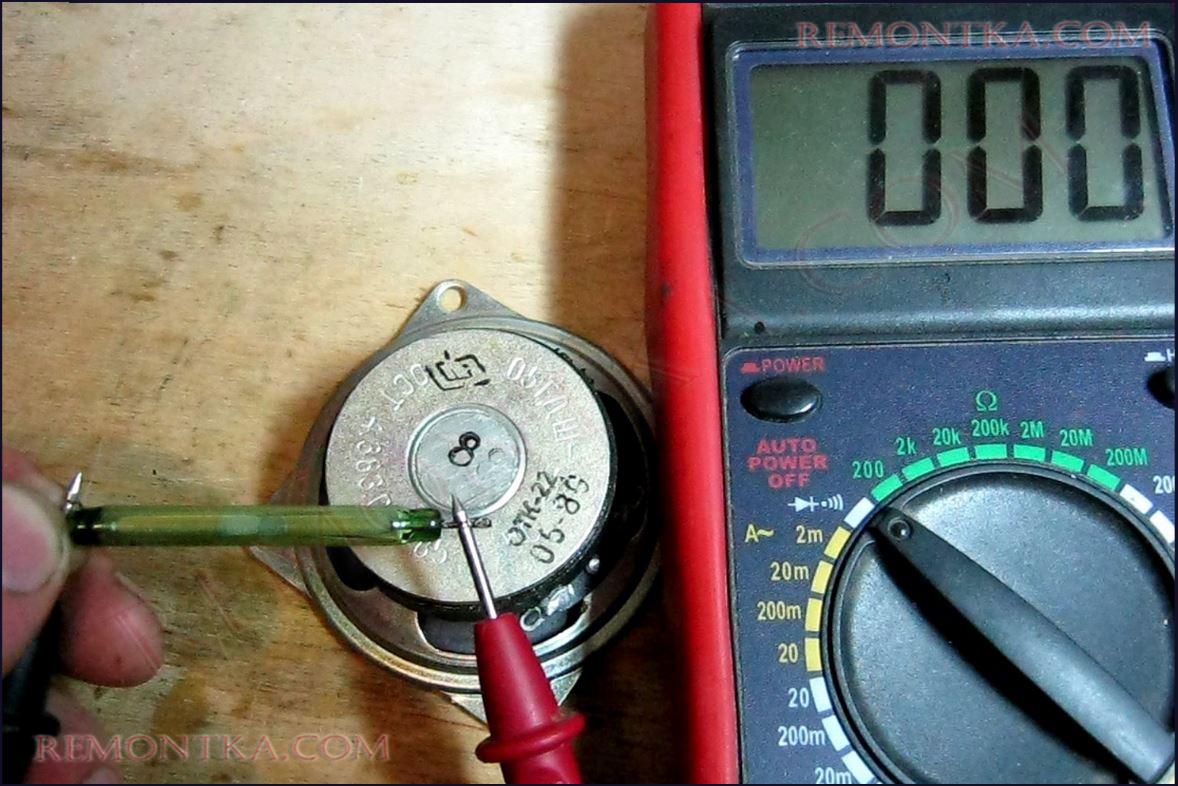

Как только мы подносим магнит к геркону, его контакты замыкаются, и мультиметр нам покажет почти нулевое сопротивление.

Принцип работы геркона

Отсюда делаем вывод, что наш подопечный жив и здоров.

Если есть большое желание, на Али можно приобрести любые виды стеклянных герконов.

Еще момент! Узнай про протоны .
