Первый прибор с пластиковым корпусом, используемый для монтажа на поверхности, SOT23, впервые появился в 1969 году. А 3 года назад компания Nexperia смогла продать около 30 миллиардов устройств. Дело в том, что устройство является инновацией в изготовлении полупроводниковых приборов.

Создание устройства

Разработчики полупроводников часто совмещают взаимоисключающие идеи. Например, задают уменьшенные размеры и увеличенные скорости при жестких требованиях к прочности и стабильности системы, расширяют функционал при минимальных системных изменениях, стараются соблюсти баланс между высоким качеством и наименьшими затратами. Все это сочетается в самом распространенном корпусе транзистора SOT23.

Но мгновенного успеха не бывает. К тому же, поверхностный монтаж был, по большому счету, не актуален до 1990-х годов, когда потребительская электроника стала использоваться повсюду. Именно рассматриваемый корпус в те годы был взят за стандарт 3-выводных корпусов поверхностного монтажа. Сегодня почти всю электронику выпускают именно по этой технологии. Корпуса, которые устанавливают в отверстие, популярны. Чаще всего они применяются в разработке макетов и продукции.

Более современные варианты

Корпус SOT23 оставался внешне неизменным в течение нескольких десятков лет, на самом деле, он серьезно совершенствовался:

• был добавлен 5-контактный вариант;
• появилась бессвинцовая версия;
• был расширен спектр допустимых температур до 175 градусов.

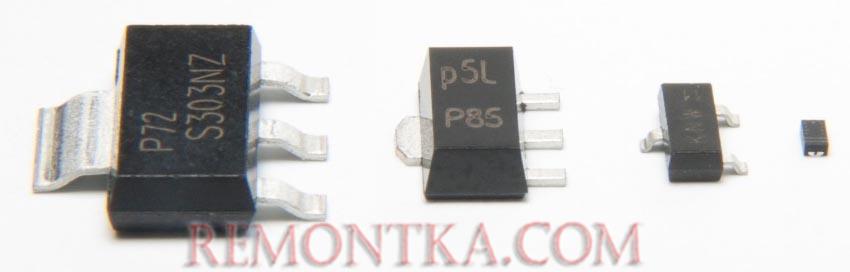

Сегодня устройство также развивается. Когда понадобилась более высокая плотность монтажа, появилось много “потомков” устройства. Самые популярные из них — SOT223 и SOT323. Взгляните на какой угодно корпус типа SOT для монтажа на поверхности, и заметите очень много общего с SOT23.

Так как эффективность и качество постоянно должны повышаться, появляются технологические инновации. Они актуальны для выпуска и сборки приборов для монтажа на поверхности — smd . Новые способы и линии производства отвечают постоянно растущему спросу на SOT23 и “дочерние” приборы.

Транзисторы MOSFET в корпусе SOT-23

Фирма IR расширяет номенклатуру MOSFET в разных направлениях. Главным является усовершенствование электро параметров транзисторов, а именно:

• снижение канального сопротивления;
• паразитного сопротивления;
• выводной емкости и индуктивности;
• увеличение рабочего тока;
• увеличение рабочего напряжения;
• увеличение скорости действия.

Повышается эффективность применения корпусов в готовых устройствах, обеспечиваются высокие удельные показатели тока и передающейся мощности.

Сначала не планировались мощные применения транзисторов в корпусе SOT-23, так как он не может рассеивать больше количество тепла. Но при сильном уменьшении открытого сопротивления ключа появилась возможность серьезно увеличить спектр токов коммутации.

К транзисторам предъявляются следующие требования:

1. Невысокое открытое сопротивление.
2. Стабильность температуры, если не используется радиатор.
3. Невысокий порог напряжения затвора.
4. Бюджетная стоимость.

У нового семейства p- и n- канальных транзисторов от IR стандартный корпус имеет очень низкое открытое сопротивление. Оно нужно для использования в зарядках для аккумуляторов, нагрузочных коммутаторах, электрических приводах, телекоммуникации, применения в различных видах приложений.

У нового семейства MOSFET спектр напряжений находится в пределах от -30 до 100 В, с разными значениями сопротивлений и емкостей. Это способствует широкому выбору при создании небольших, но качественных и доступных по стоимости вариантов.

Чем же транзисторы отличаются от предшественников? Это можно узнать при изучении технологии создания кристаллов для подобных корпусов.

Новые способы создания кристаллов помогли сделать транзистор более эффективным, по сравнению с конкурентами. Если сохраняются прежние размеры кристалла, выходят сниженные значения сопротивлений. В итоге достигаются наилучшие значения температуры для данного корпуса. IR производит транзисторы с корпусами SOT-23 и кристаллами, которые выпускаются по технологии Gen 10.7.

Характеристики современных транзисторов с корпусами SOT-23

Как мы уже указывали, главные преимущества новых устройств с корпусами SOT-23 — это наименьшие значения сопротивлений. Чтобы оценить новые приборы, учитываются лишь 2 показателя.

Канальное сопротивление транзистора сильно связано с напряжением в затворе и допустимой температурой. Это особенно важно для устройств с низким порогом напряжения.

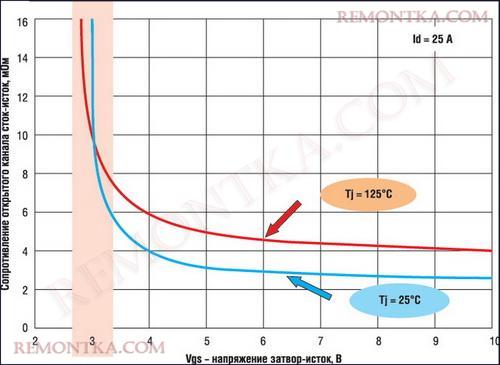

На картинке изображена зависимость сопротивления открытого транзистора от напряжения затвора.

Если сравнить транзистор IRLML6344 с AO3400A, то выяснится, что его рабочая температура меньше, за счет лучшего значения теплового сопротивления.

Обозначения разных величин в корпусе транзисторов SOT-23

В наименовании MOSFET присутствует несколько величин:

• управляющее напряжение затвора;
• тип корпуса;
• технология кристаллизации;
• уровень напряжения стока и размера кристалла.

Например, вот как обозначается новый транзистор: IRLML6244TRPBF, где:

1. L — уровень управляющего напряжения.
2. F — возможность управлять логическим уровнем напряжения.
3. L — возможность управлять низким логическим уровнем сигнала.

Логическим уровнем называется состояние транзистора, когда он открыт при невысоком затворном напряжении 2,5 B.

ШИМ-контроллеры SOT23

Замена контроллеров широтно-импульсной модуляции с корпусом SOT23 приводит к сложностям в определении их вида. Наименования устройств, как правило, очень длинные, их не разместить на маленьком корпусе. Поэтому туда наносится не оно, а специальный код.

ШИМ-контроллером называется специальная схема sot23, на которой строится блок питания на импульсах. Когда нагрузочный этого прибора меняется, это приводит к изменению импульсной скважности. Имеются в виду импульсы, которые генерирует микросхема.

Для чего предназначены выводы

Обозначение производится следующим образом:

1. Ground (GND) — аббревиатура основного провода.
2. Input Voltage (VCC) — питание.
3. Feedback (FB) — обратная связь для контроля напряжения.
4. Output (JUT) — соединение с затвором главного транзистора.
5. Current sense input pin (SEN) — токовый датчик, подключаемый к стоку главного транзисторного прибора.
6. Internal Oscillator frequency setting pin (RI) — подключение резистора извне, задающего частоту. В ряде микросхем он заменяется на CT.
7. Brownout Protection Pin (BNO) — регулятор наименьшего напряжения питания. Когда оно на этом входе меньше порогового, осуществляется отключение подачи импульсов от микросхемы.

Когда питание подается ко входу контроллера VCC, за ним следует напряжение с помощью резистора указанного моста. С помощью микросхемы запускается выдача импульсов. В дальнейшем питание подается с помощью выпрямления напряжения на нижней левой обмотке трансформатора импульсного типа.

Генерация на микросхеме происходит с фиксированной частотой. Ее задают значением резистора на RI, либо емкости на СТ.

Напряжение стабилизируется с помощью сопоставления силы тока, который протекает через главный транзистор MOSFET и обратного напряжения. Оценка тока осуществляется с учетом величины снижения напряжения резистора в цепи транзисторного стока, при подключении к выходу SEN.

Обратное напряжение снимают с регулирующегося стабилитрона . Минуя оптопару, он попадает на FB. От величины напряжения на заданных выходах зависит импульсная скважность на OUT. В большей части микросхем есть разные защитные системы, которые предотвращают поломку в нестандартных случаях.

Маркировка SOT-23

Взгляните на таблицы, приведенные ниже. Там присутствует расшифровка кодов для нескольких корпусов.

Корпуса бывают:

1. sot23-3.
2. sot23-5.
3. sot23-6.

Во время ремонта электронных устройств инженерам часто бывает трудно определить вид микросхемы в каждом из корпусов. Дело в том, что на заводах из-за маленьких размеров корпусов их специально кодируют. В таблицах есть разные виды микросхем, в частности:

1. DC/DC.
2. AC/DC.
3. ШИМ(pwm).

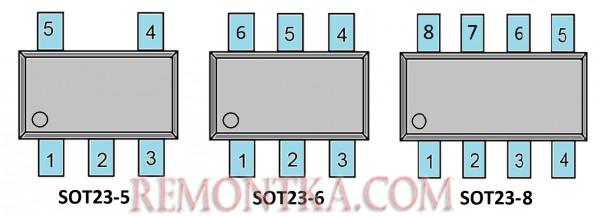

Сборка транзисторов тоже отличается, а вот корпуса — похожи. Взгляните на рисунок — здесь видно, как располагаются выводы 3 видов корпусов.

Маркировочные коды ставят на корпусах. Один из элементов кода может быть отмечен знаком “.” Таким символом может быть заменено любое цифровое или буквенное обозначение. Оно может иметь отношение к номеру производственной серии, дате выпуска, так что периодически меняется.

Есть несколько аналогов, идентичных по распиновке. Они могут заменить оригинал, при этом дорабатывать схему или не нужно, или нужно по-минимуму. Однако ее сравнение с datasheet будет не лишним. Замену может осуществлять только инженер.

SOT-23: аналоги

Согласно функционалу, принцип работы рассматриваемых регуляторов аналогичен микросхемам ШИМ xx384x, устойчивым и надежным.

С заменой или выбором аналогов таких регуляторов часто возникают трудности из-за кодировки при обозначении видов микросхем. К тому же, существует много фирм-производителей элементов, которые не выкладывают документацию в открытый доступ. Дело в том, что не каждый изготовитель приборов предоставляет схемы в сервису по ремонту. Так что ремонтники вынуждены осваивать возможные варианты схем по имеющимся компонентам и монтажу именно на плате.

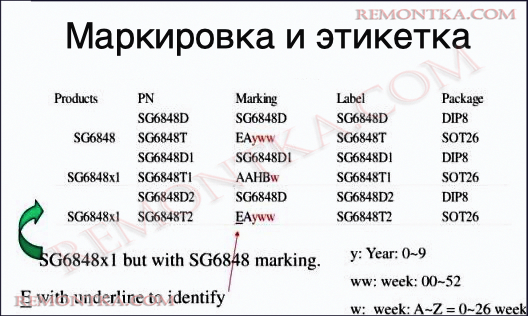

В практическом применении обычно используются ШИМ-микросхемы с кодировкой EAxxx. Вы не найдете официальных документов к ним, но есть картинки из PDF от System General.

Взгляните на таблицу, по которым можно подобрать аналоги с соответствующей выводной цоколевкой. Они отличаются применением 3-го вывода.

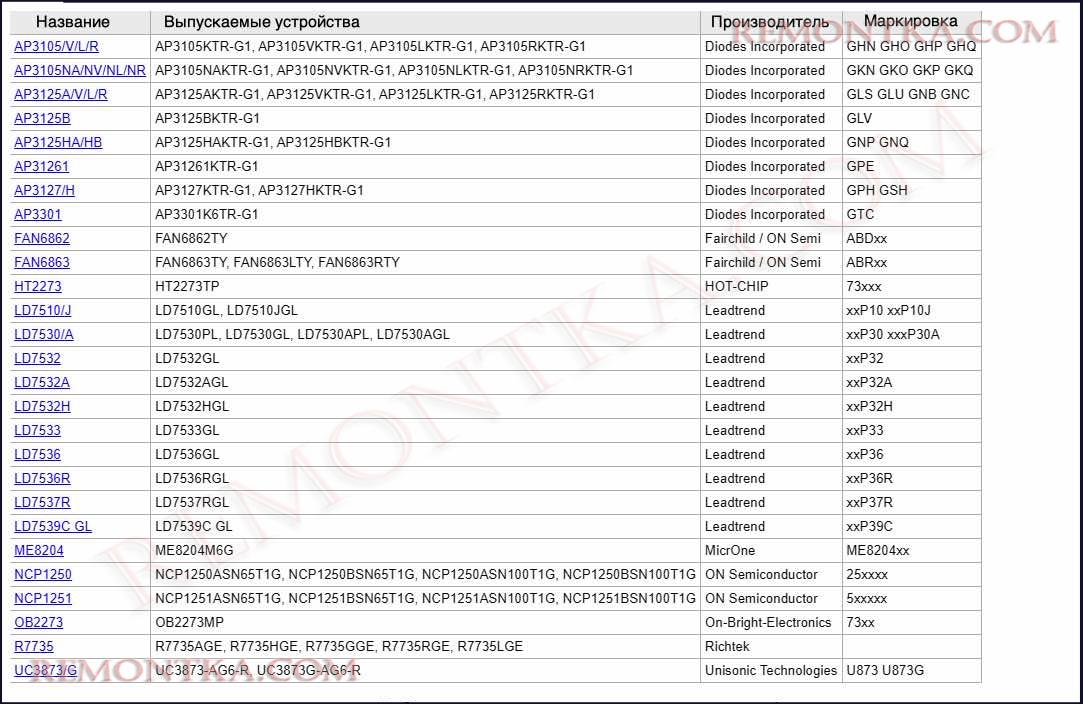

ШИМ-регуляторы (PWM), где по-другому используется вывод 3, таблица:

При применении всех указанных ШИМ, присмотритесь к выводу 3. С его помощью можно обеспечить тепловую защиту и избежать увеличения напряжения на входе. Допускается фиксированная или регулируемая конденсатором частота.

Как собрать корпус SOT23 собственноручно

Приготовьте 3 куска монтажного провода подходящей длины, желательно, МГТФ. Из них получатся выводы корпуса.

Для защиты сделайте небольшую зачистку на пару миллиметров со стороны, которая припаивается к корпусу.

Замкните концы кусочков провода на участке, который впаивают в плату и зафиксируйте, чтобы уравнять потенциалы.

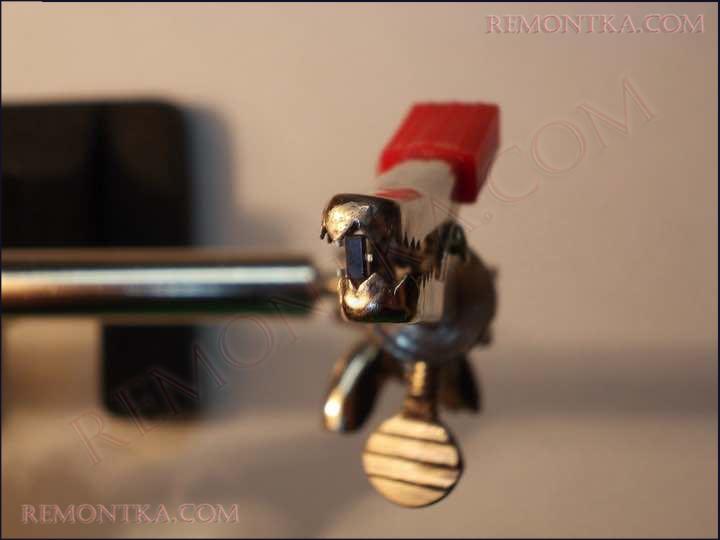

С помощью тонкого пинцета сделайте из пластика корпус, и зажмите его так:

Наденьте на паяльник так называемое игольчатое жало, оно, как правило, есть в паяльных станциях.

Установите на станции минимальную температуру, чтобы паять только припой. Ее можно определить только экспериментально.

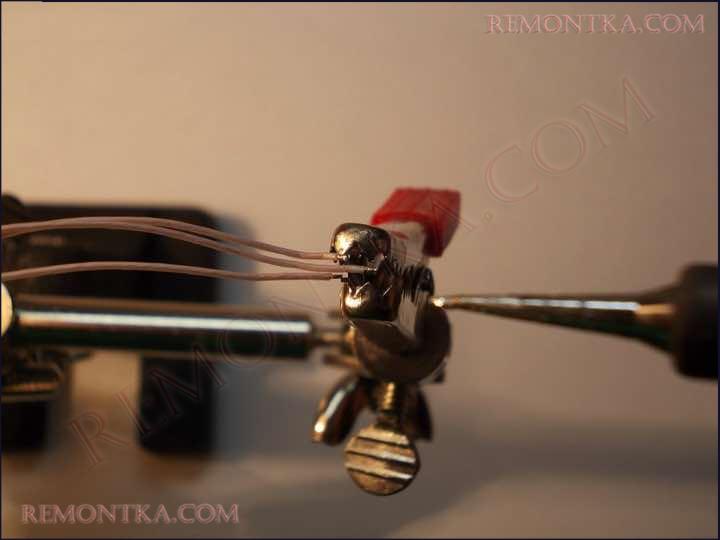

Возьмите кусок провода в одну руку, паяльник — в другую. Можно паять стандартным припоем из свинца. Ни в коем случае нельзя перегревать контакты корпуса, а контакты паяльника — распаяйте и подпаяйте провода для выводов. Они должны быть уложены в виду пучка.

Припаивайте провода в определенном порядке, начиная с истока, и заканчивая затвором.

Не прикасайтесь к корпусу руками, трогать можно только паяльник и провода. При необходимости поправьте с помощью пинцета положение корпуса.

Готово! Вы не просто собрали корпус, а теперь он выводной. Его можно использовать, как все остальные транзисторы МОП.
