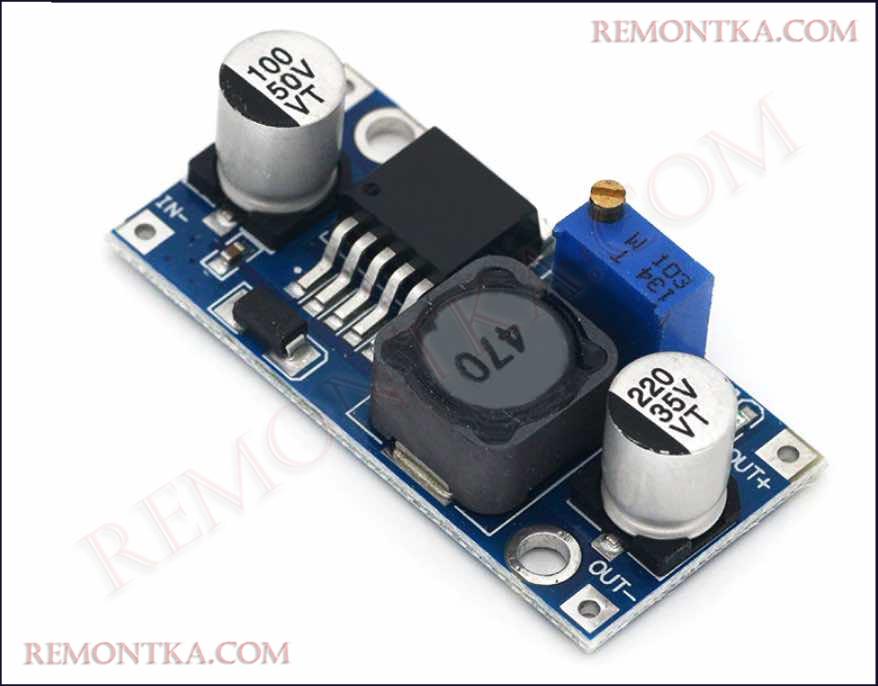

LM2596 — это преобразователь напряжения. С его помощью входное значение снижается до 40 В, выходное — корректируется. При этом сохраняется одно значение тока — 3 А. Модуль отлично подходит для автомобильных светодиодов. Цена самых дешевых из этих устройств — около 40 рублей.
Производством надежных, доступных и удобных в эксплуатации контроллеров занимается фирма Texas Instruments. На их основе китайские предприятия изготавливают самые недорогие импульсные преобразователи, которые понижают напряжение.
Особенности преобразователей LM2596
Самый популярный вариант применения устройства — источник напряжения на основе стабилитрона. Из него получается качественный импульсный БП, который выдерживает воздействие короткого замыкания. LM2596 — полностью соответствует даташит и всем описанным параметрам.
Еще один вариант использования преобразователей — стабилизатор силы тока. Модуль данной микросхемы подключает светодиодную автомобильную матрицу LM2596 с мощностью 10 Вт, в дополнение обеспечивая предотвращение КЗ.
Эти устройства имеют свою уникальность. Они обеспечивают снижение выходного напряжения до 40 В, необходимо всего 5 внешних элементов. Напряжение шины питания “умного дома” таким образом поднимается до 36 В, а сечение кабелей — уменьшается. В районе точек потребления нужно поставить такой модуль и настроить его на необходимый вольтаж (5,9,12).
Параметры устройства
Микросхема обладает следующими характеристиками:
- Напряжение входа — от 2,4 до 40 В.
- Напряжение выхода — от 1,2 до 37 В, его можно регулировать и фиксировать.
- Ток выхода — максимум 3 А.
- Преобразовательная частота — 150 кГц.
- КПД при низком давлении — 75%, при большом — до 95%.

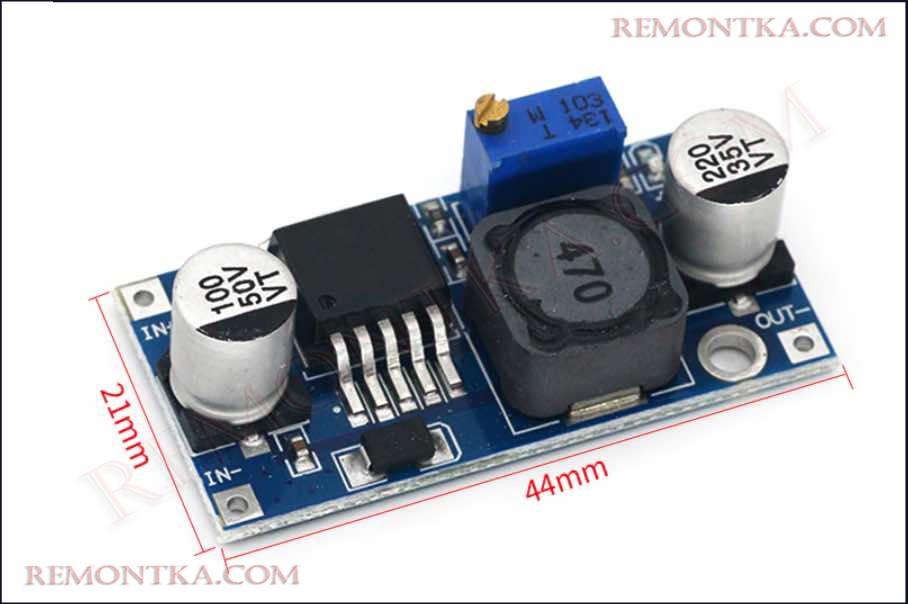

Корпуса
Есть 2 вида корпусов. Для одного из них применяется установка внутрь отверстия (ТО-220). Мне больше нравится планарный вариант, так как там радиатор — это и есть плата, и отпадает потребность в приобретении еще одного внешнего радиатора. Механически он гораздо устойчивее, чем TO-220, которая в обязательном порядке должна быть к чему-то привинчена, например, к плате. В этом случае установка планарной версии — гораздо проще.
Как появились стабилизаторы линейного типа
Сначала нужно разобраться, в чем главный минус стандартных линейных преобразователей наподобие LM78XX. Основной элемент такого устройства — сильный двухполярный транзистор, который изначально был управляемым резистором.
Устройство включено в пару Дарлингтона . Основной ток задает операционный усилитель . Он увеличивает разницу между напряжением выхода и тем, которое задается ИОН, — источником опорного напряжения. Он подключается по стандартной схеме усилителя ошибки.
Схема подключения первых преобразователей
Итак, резистор включается с помощью преобразователя по последовательной схеме, при наличии нагрузки. Он контролирует сопротивление для гашения на нагрузке определенного количества Вольт. При подсчете можно установить, что, если напряжение снижается, например, с 12 до 5 В, происходит распределение входных 12 В на нагрузку и стабилизатор с отношением 7:5.
Происходит гашение “избыточных” 7 В и их превращение в тепло. Это приводит к проблемам с охлаждением, и на это тратится большое количество энергии ИП. Если питание поступает от розетки, в этом нет ничего опасного, но если от батареи или аккумулятора, данный фактор нужно учитывать.
Описанным способом вряд ли получилось бы изготовить преобразователь, увеличивающий напряжение. Лет 30 назад рассчитать такие схемы было крайне сложно. Простейшая схема этого типа — 2-тактный преобразователь с 5 до 15 В.
Такое устройство дает гальваническую развязку, но эффективность использования им трансформатора — крайне мала. Активно используется только 1⁄2 первичной обмотки.
Но это, скажем так, прототип. А теперь поговорим о современных устройствах.
Схема современного преобразователя
Микросхему удобно использовать как конвертерный step–down. сильный двухполярный ключ размещен внутри, нужно только дополнить регулятор еще несколькими компонентами — быстрым диодом, выходным и входным конденсаторами и т.д.
В вариации LM2596ADJ необходима схема обеспечения напряжения выхода: 2 резистора, либо 1 плазморезистор.
Можно соорудить качественный переносной зарядник. Настройте регулятор на уровень напряжения 5В, добавить к нему USB-порт и обеспечьте питание зарядного устройства. например, мне встречался аккумулятор из литий-полимера, который обеспечивает 5 ампер-часов, когда напряжение составляет 11,1 В. Этого хватит для восьмикратной разрядки обычного смартфона без учета КПД. Если его учесть, выйдет около 6 раз, не менее.
Обязательно замкните два контакта — D+ и D- usb-гнезда для сообщения телефону о его подключении к зарядному устройству и неограниченности передаваемого тока. Если же это не сделать, в “мозгу” устройства сложится информация о его подключении к ПК и зарядке током около 500 мА, то есть очень слабым. Но таким током не компенсируется энергопотребление телефона, и зарядка аккумулятора невозможна.
Предусмотрите наличие отдельного входа 12 В от машинного аккумулятора с гнездом для прикуривателя и используйте переключатель для переключения источников. Установите светодиод, сигнализирующий о включении устройства. Иначе вы забудете о выключении батареи, когда она полностью зарядится, и из-за потерь в преобразователе она полностью сядет в течение нескольких дней.
Этот аккумулятор — не лучший вариант, он работает при высоком токе. Найдите батарею с более или менее сильным током, с меньшими размерами или массой.
lm2596 hw 411
Рассмотрим еще один понижающий модуль. Его эффективность составляет 80-92%. Он применяется в разных приборах, снижающих напряжение. Он может быть блоком питания, зарядкой, контрольным преобразователем сигналов. Применяется в автомобилях для зарядки оборудования.
Напряжение входа постоянного тока составляет 4-40 В, выхода — 1,5-35 В. Самое высокое значение тока — 3 А, если он больше 1 А, нужно воспользоваться дополнительным охлаждением.
Dc Dc преобразователь
Питание электроаппаратуры успешно обеспечивается с помощью dc dc преобразователей. Это устройство применяется в вычислительной технике, приборах связи, разных контролирующих системах, автоматике.
Это довольно простая идея: происходит преобразование постоянного напряжения в переменное, обычно, с частотой не в одну сотню килогерц. Оно увеличивается, а затем выпрямляется и поступает в нагрузку. Такое устройство — это импульсный преобразователь.
Главный плюс устройства — в его высоком КПД, от 60 до 90%. Также удобно то, что разброс входных напряжений довольно широк.
Светодиодный драйвер
Чтобы обеспечить стабильное электропитание, нужна специальная электросхема в виде блока или драйвера питания. Он называется led driver.
За счет электронной схемы обеспечивается стабилизация напряжения и тока, которые подводятся к кристаллу.

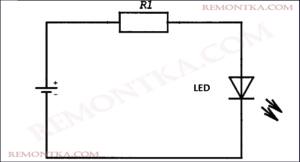

Данная схема автоматически не поддерживает ток. Он увеличивается при росте напряжения. Когда его допустимое значение будет превышено, кристалл разрушится от перегревания.
Этот вариант подходит для led -источников света с небольшой мощностью, но для мощных светоизлучателей он не годится категорически. Не путайте светодиодный драйвер с люминесцентной лампой, их принципы работы сильно отличаются.
Где приобрести LM2596
Купить этот преобразователь напряжения можно где угодно. Хоть на рынке, хоть в специализированном магазине радиоэлектроники. У нас например в городе продают в магазине «Радиомаркет», может и у Вас такие есть. Но я проштудировал интернет и нашел самые дешевые цены, они в Китае в магазине АлиЭкспресс. Можете купить по ссылке.
