Что такое транзистор

Для того, чтобы углубиться в тематику различных видов транзисторов, а конкретно в нашем случае узнать больше о транзисторе Дарлингтона, предлагаю сначала узнать все о самом простом транзисторе. Давайте разберемся, зачем он нужен и как он работает.

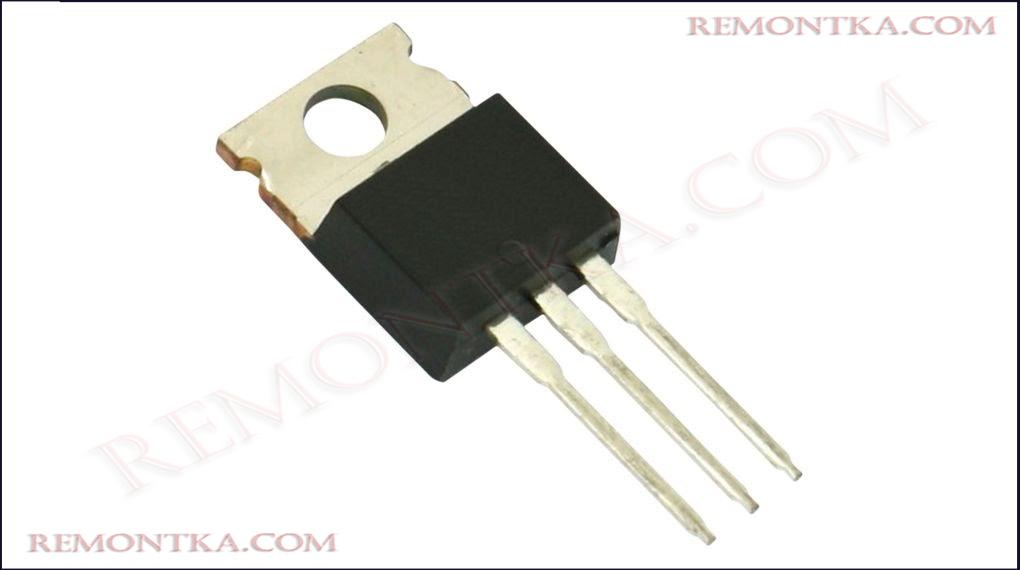

Начать хотелось бы с такого понятия, как триод. Это в общем такая лампа, которая может управлять током в цепи. Так вот, транзистор это тоже такой полупроводниковый триод, только уже без лампы. У него есть целых 3 вывода. Для чего оно надо? Транзисторы используются для коммутации и преобразования тока в цепи, при этом питаясь от небольшого входного тока. В электронике они используются очень часто. Например, их применяют во всех управляющих схемах различных электронных устройств (в тех же компьютерных платах). Конечно, иногда их еще можно заменить реле и тиристорами , но у тех тоже есть свои существенные недостатки, но это уже, как вы понимаете, совсем другая история. Вот так выглядит самый обыкновенный транзистор:

Как работает транзистор

Когда мы с вами, друзья мои, разобрались в том, что вообще такое этот транзистор, давайте узнаем, как он работает. Устроен он довольно просто, нужно просто понять принцип. Для этого введем два очень важных понятия: эмиттер и коллектор. Эмиттер (как и в слове эмиссия) выпускает заряды и они двигаются в сторону коллектора. Так вот, в состоянии покоя, когда, грубо говоря, все выключено, ток в транзисторе не протекает, потому что между эмиттером и коллектором есть полупроводниковый переход. Однако, когда подается незначительное напряжение на базу транзистора, ток начинает течь и при этом даже можно его усиливать. Как? Колебания небольшого тока в точности повторяются, но уже с большей амплитудой. Вот схема простого транзистора:

Чем отличаются разные транзисторы

На примере простого транзистора мы разобрали его принцип работы, однако их бывает великое множество. Давайте научимся их отличать и узнаем, зачем каждый из них нужен.

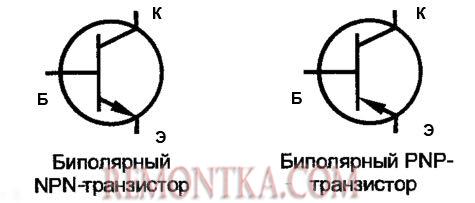

Биполярные

Биполярные транзисторы — это самые популярные. В полупроводника в таких транзисторах есть два p-n перехода. Заряд через них переносится дырками и электронами.

Среди них тоже различают несколько подвидов (они зависят от расположения переходов и количества электродов), среди которых:

• составной транзистор pnp тип;
• составной транзистор npn тип;
• более сложные многоэлектродные (может быть сразу 2 эмиттера);
• транзисторы на гетеропереходах.

Лавинные транзисторы

Это поистине интересный вид транзисторов, ведь он работает очень эффективно и при этом очень быстро. Их основные плюсы — это высокие рабочие напряжения и, конечно же, скорость включения, а это очень важно в электронике. Ученые до сих пор ломают голову, как можно использовать эти транзисторы с максимальным КПД, хотя они и сейчас показывают потрясающие результаты.

Однопереходные транзисторы

Существуют в мире и такие транзисторы. Тут всего один переход, поэтому и классификация гораздо проще:

• первый тип это с “p” базой;
• а второй это с “n” базой.

Транзисторы с управляющим переходом

Это тоже очень интересный и необычный вид транзисторов, ведь у него, как и следует из названия, управляемый переход, что делает его еще более универсальным, но и приводит его к удорожанию. На подвидах мы останавливаться не будем, так они все примерно такие же, как и у предыдущих.

Транзисторы с изолированным затвором

А это еще что за затвор, могли бы вы подумать. Рассказываю. Как я уже писал выше, транзистор начинает работать, когда на него подают небольшое напряжение. Так вот, тот электрод, на которые напряжение подается и называется затвором. Здесь ничего особенного, просто сам затвор изолируется, что дает больше возможностей для управления транзистором и для некоторых задач это, действительно, очень полезно.

Теперь, когда мы знаем достаточно много о транзисторах, предлагаем вам углубиться в историю и узнать, как появился тот самый транзистор Дарлингтона.

История появления транзисторов

На заре прошлых веков конца 19 века ученые физики и практики (Гутри, Браун, Эдисон, Боус, Пикард, Флеминг) разных стран совершили принципиальное открытие и получили патенты на «детектор», «выпрямитель»  — так тогда называли диод. Вслед за диодом последовало эпохальное открытие транзистора. Перечисление имен ученых разных стран, приложивших голову и руки к открытию транзистора, заняло бы много строк.

Основными теоретиками считаются Шокли, работавший в Bell Telephone Laboratories, а также его коллеги Бардин и Браттейн.

В итоге их работ, в 1947 году, получен первый образец работающего точечного германиевого транзистора, и на его основе, в том же году, был разработан первый усилитель, имевший коэффициент усиления 20 дБ (в 10 раз) на частоте 10 Мгц.

Серийный выпуск точечных транзисторов фирмой Western Electric начался в 1951 году и достиг около 10 000 штук в месяц в 1952 году. В СССР первый точечный транзистор был создан в 1949 г. Серийный выпуск точечных транзисторов был налажен в 1952 году, а плоскостных  — в 1955 году. Затем последовали следующие открытия в теории и технологиях: транзисторы на выращенных переходах (1950 г.), сплавные транзисторы (1952 г.), диффузные мета-транзисторы (1958 г.), планарные транзисторы (1960 г.), эпитаксиальные транзисторы (1963 г.), многоэмиттерные транзисторы (1965 г.) и т. д.

Здесь входное напряжение будет инвертироваться и на выходе будет обратно исходному. Для того, чтобы сделать схему более универсальной, на входе обычно ставят инвертор. Таким образом, ток инвертируется 2 раза.

А где еще применяется составной транзистор?

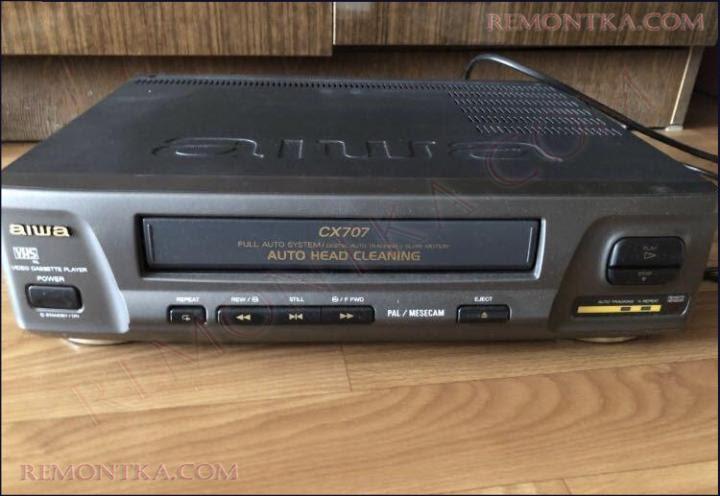

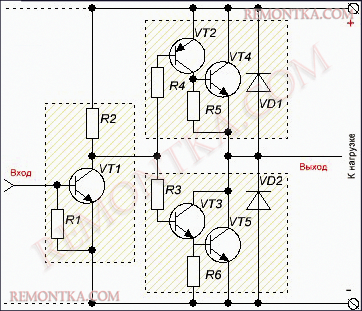

Очень часто используется составной транзистор с транзистором Шиклаи в паре в одной схеме. К примеру, 2 электродвигателя во многих видеомагнитофонах управлялись именно этими транзисторами.

Также на основе схемы Дарлингтона создана микросхема ULN2003A, которая часто используется в сборках радиолюбителей.

Можете еще посмотреть видео, где подробно рассказывают о составных транзисторах:
