Что такое BGA микросхема?
BGA ( B all G rid A rray ) — матрица из шариков. То есть это тип микросхем, которые вместо выводов имеют припойные шарики. Этих шариков на микросхеме могут быть тысячи!
В наше время микросхемы BGA применяются в микроэлектронике. Их часто можно увидеть на платах мобильных телефонов, ноутбуков, а также в других миниатюрных и сложных устройствах.
Как перепаять BGA микросхему
В ремонтах телефонов бывает очень много различных поломок, связанных именно с микросхемами. Эти BGA микросхемы могут отвечать за какие-либо определенные функции в телефоне. Например, одна микросхема может отвечать за питание, другая — за блютуз, третья — за сеть и тд. Иногда, при падении телефона, шарики микросхемы BGA отходят от платы телефона и у нас получается, что цепь разорвана, следовательно — телефон теряет некоторые функции. Для того, чтобы поправить это дело, ремонтники или прогревают микросхему, чтобы припойный шарик расплавился и опять «схватился» с контактной площадкой на плате телефона или полностью демонтируют микросхему и «накатывают» новые шарики с помощью трафарета. Процесс накатывания шаров на микросхему BGA называется реболлинг. На российских просторах этот термин не прижился и у нас это называют просто «перекаткой».

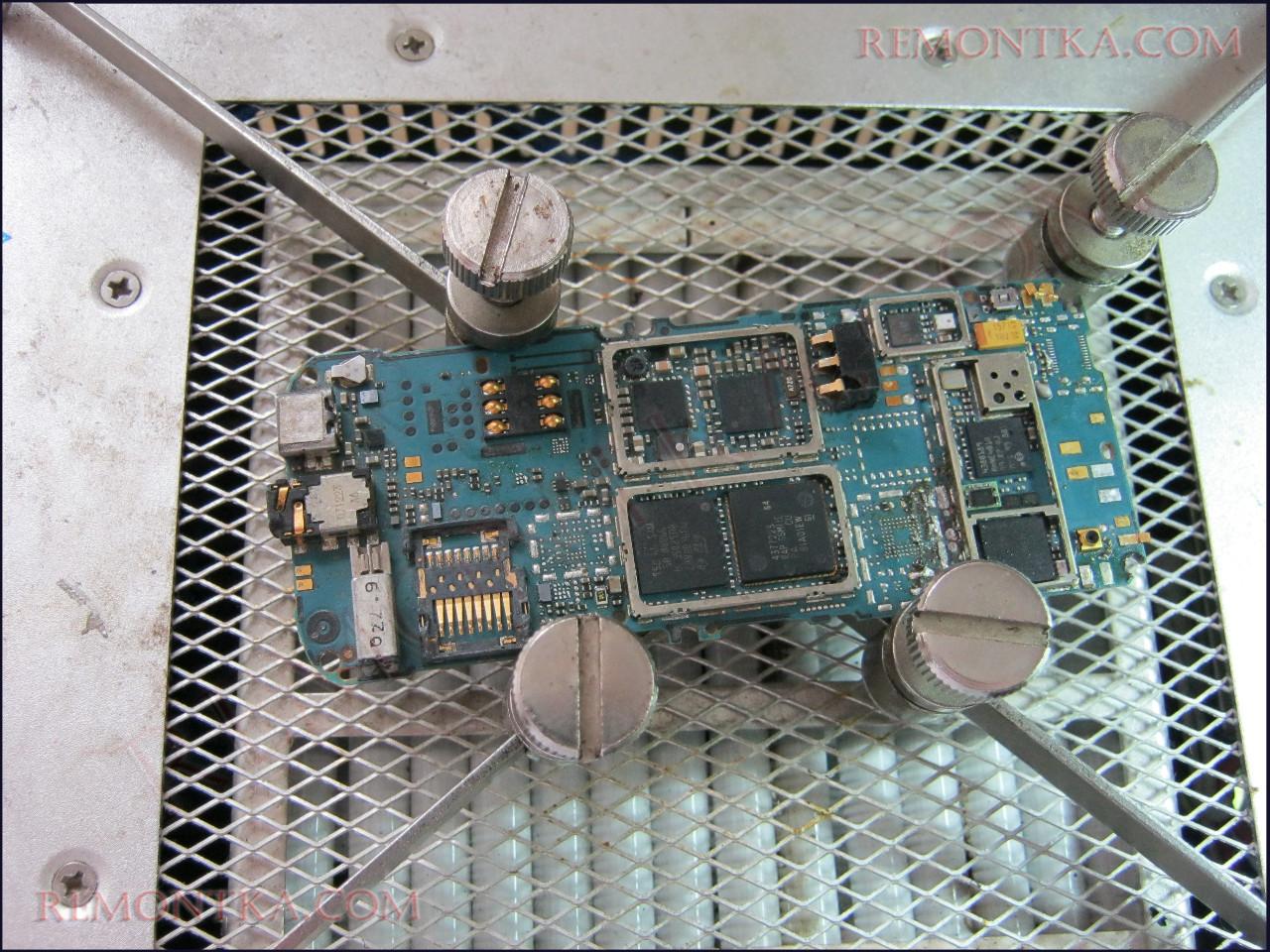

Подопытным кроликом у нас будет плата мобильного телефона.

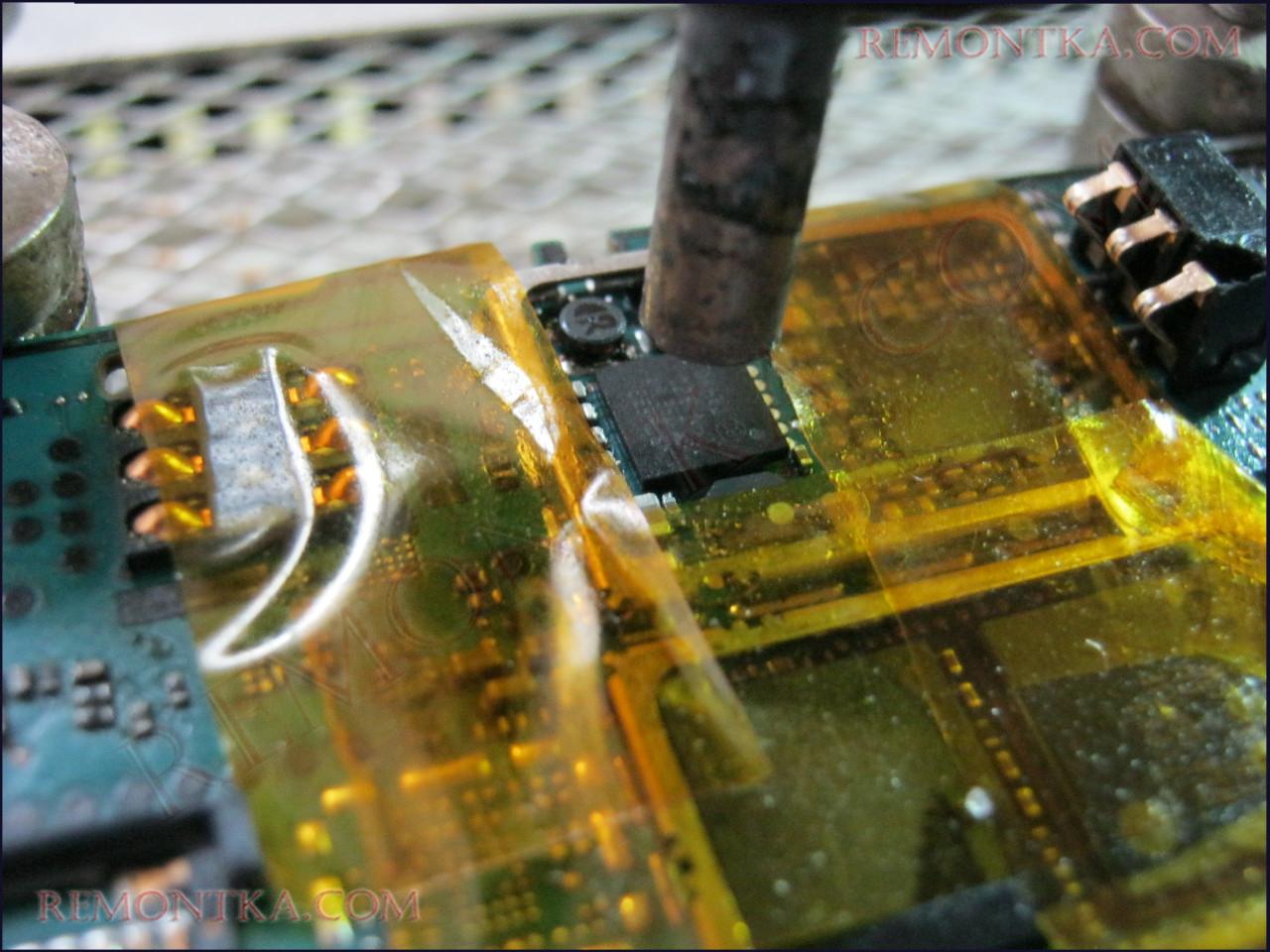

Для того, чтобы легче было отпаивать «вот эти черные квадратики» на плате, мы воспользуемся инфракрасным преднагревателем или в народе «нижним подогревом». Ставим на нем температуру 200 градусов по Цельсию и идем пить чай. После 5-7 минут приступаем парировать нашего пациента.

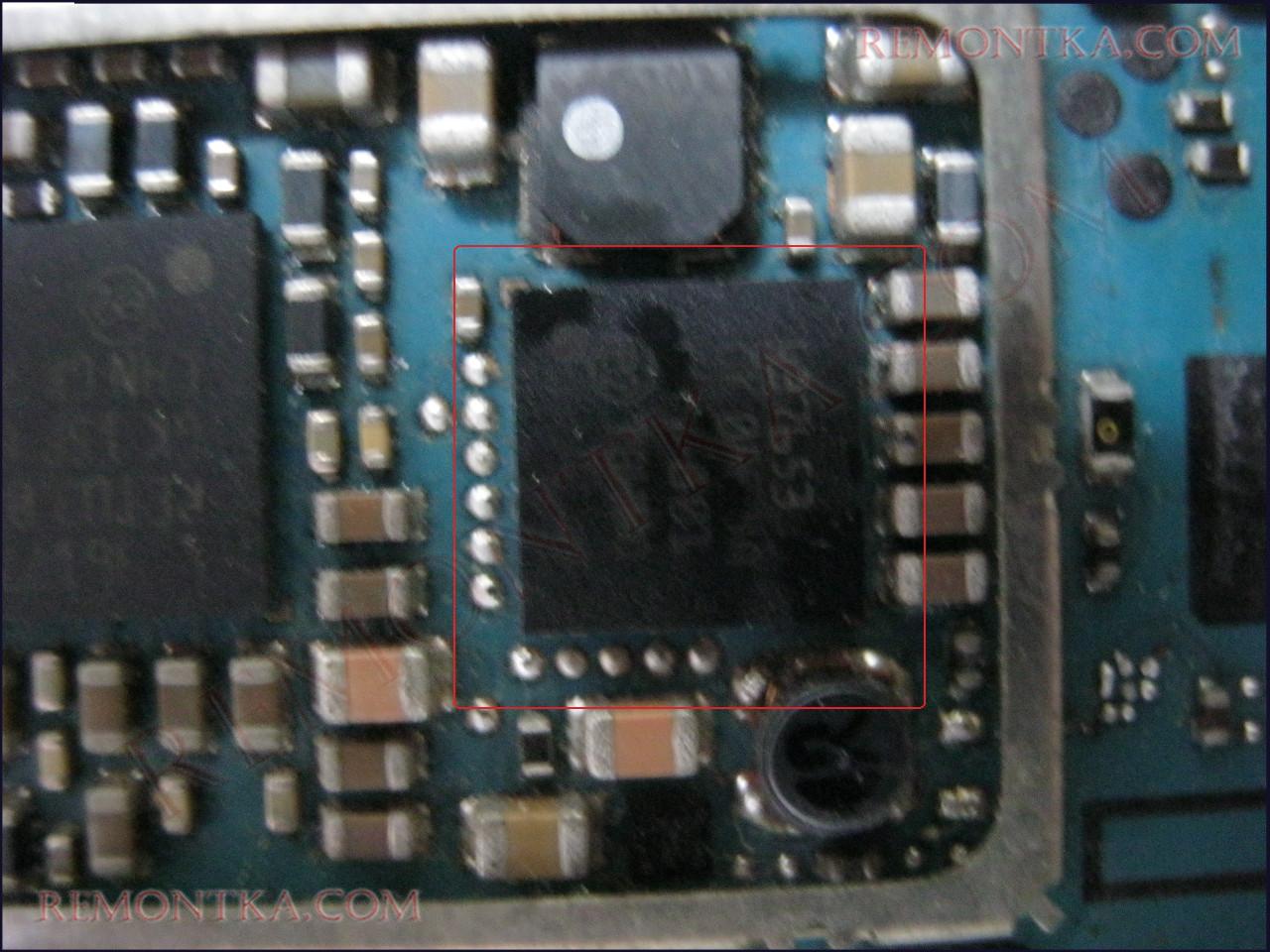

Остановимся на BGA микросхеме, которая попроще.

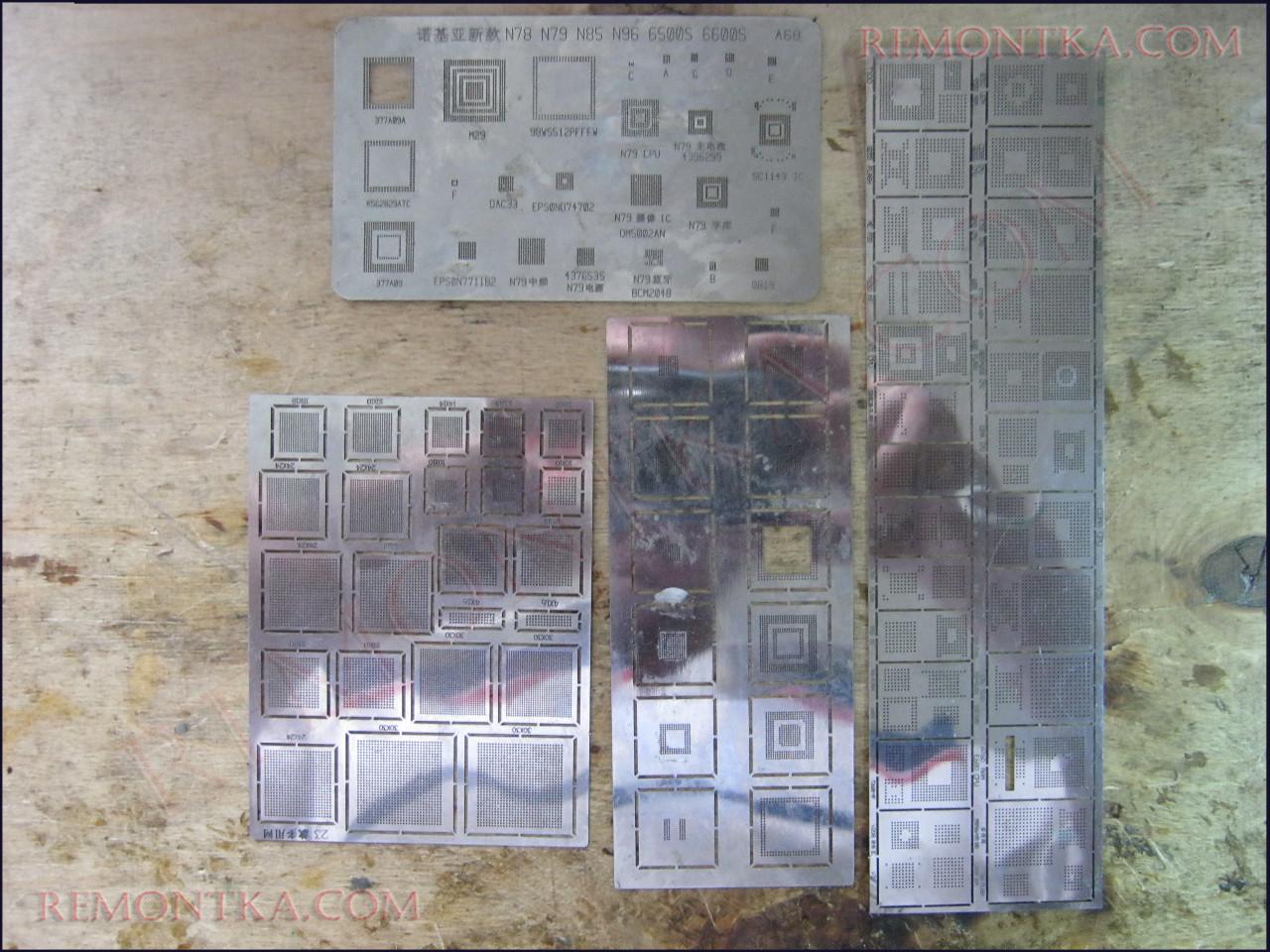

Теперь нам надо подготовить инструменты и химию для пайки. Нам никак не обойтись без трафаретов для различных BGA микросхем. Те, кто серьезно занимается ремонтами телефонов и компьютерной техники, знают, насколько это важная вещь. На фото ниже предоставлен весь набор трафаретов для мастера по ремонту мобильных телефонов.
Трафареты используются для «накатывания» новых шаров на подготовленные BGA микросхемы. Есть универсальные трафареты, то есть под любые BGA микросхемы. А есть также и специализированные трафареты под каждую микросхему. В самом верху на фото мы видим специализированные трафареты. Внизу слева — универсальные. Если правильно подобрать шаг на микросхеме, то можно спокойно накатать шары на любой из них.
[quads id=1]

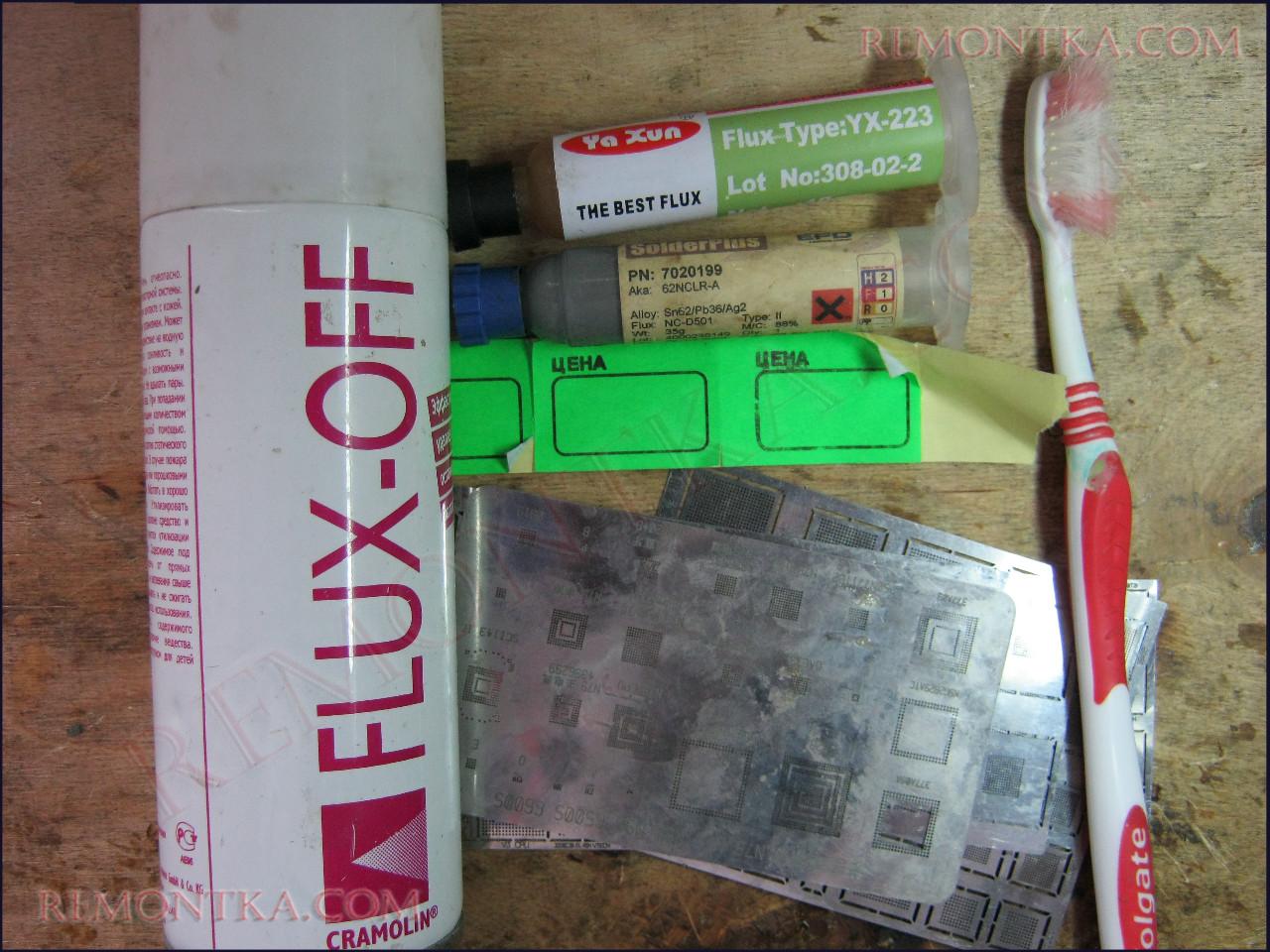

Для того, чтобы сделать реболлинг BGA микросхемы, нам нужны также вот такие простые инструменты и расходные материалы:
Здесь всем вам знакомый Flux-off. Подробнее про него и другую химию можно прочесть в статье Химия для электронщика . Flus Plus, паяльная паста Solder Plus (серая масса в шприце с синим колпачком) считается самой лучшей паяльной пастой в отличие от других паст. Шарики с ней получаются как заводские. Цена на такую пасту дорогая, но она того стоит. Ну, и конечно, среди всего прочего барахла есть также ценники (покупайте, чтобы они были очень липкие) и простая зубная щетка. Все эти инструменты нам понадобятся, чтобы сделать реболлинг простой BGA микросхеме.

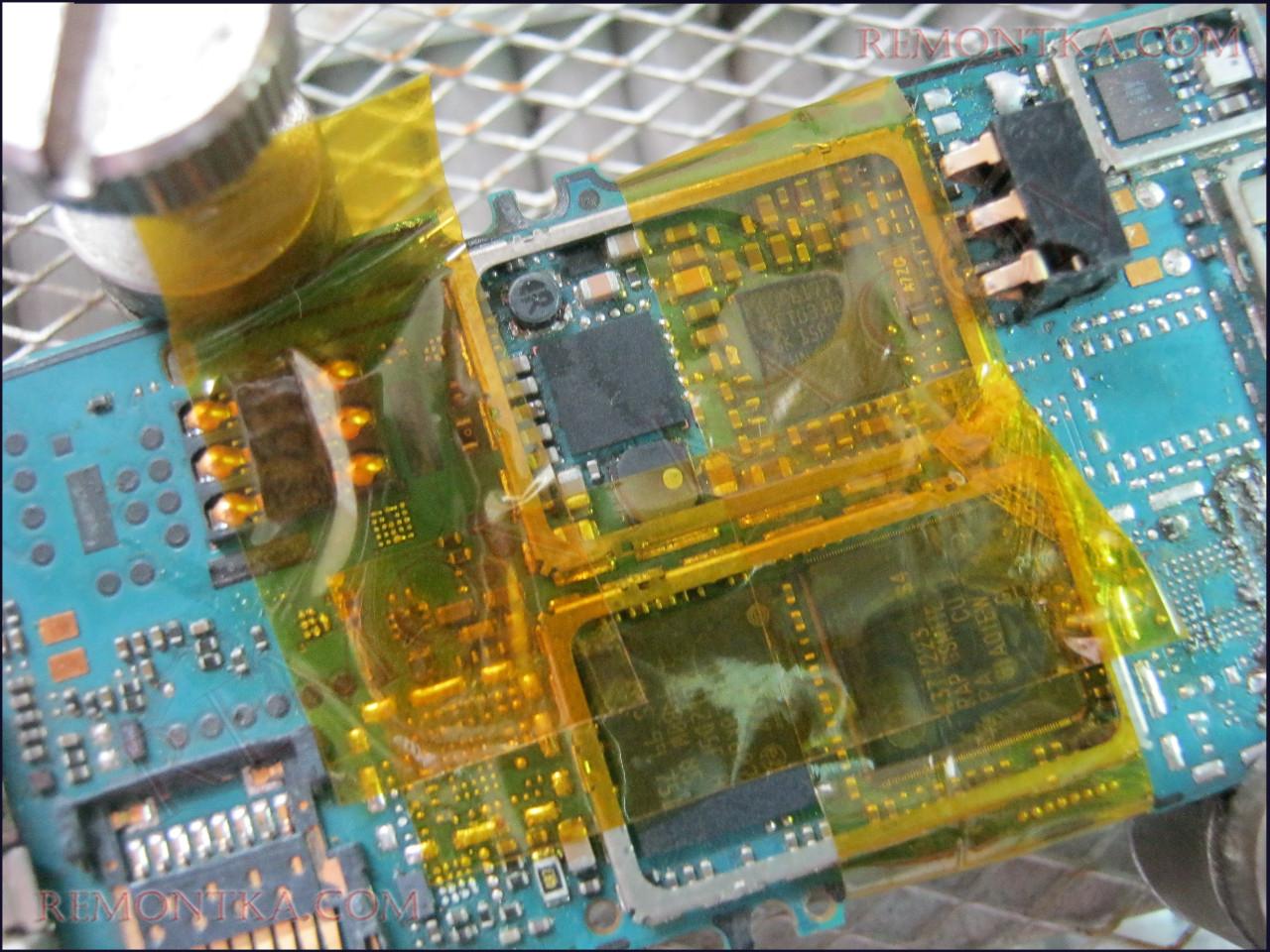

Для того, чтобы не спалить элементы, расположенные рядом, мы их закроем термоскотчем.

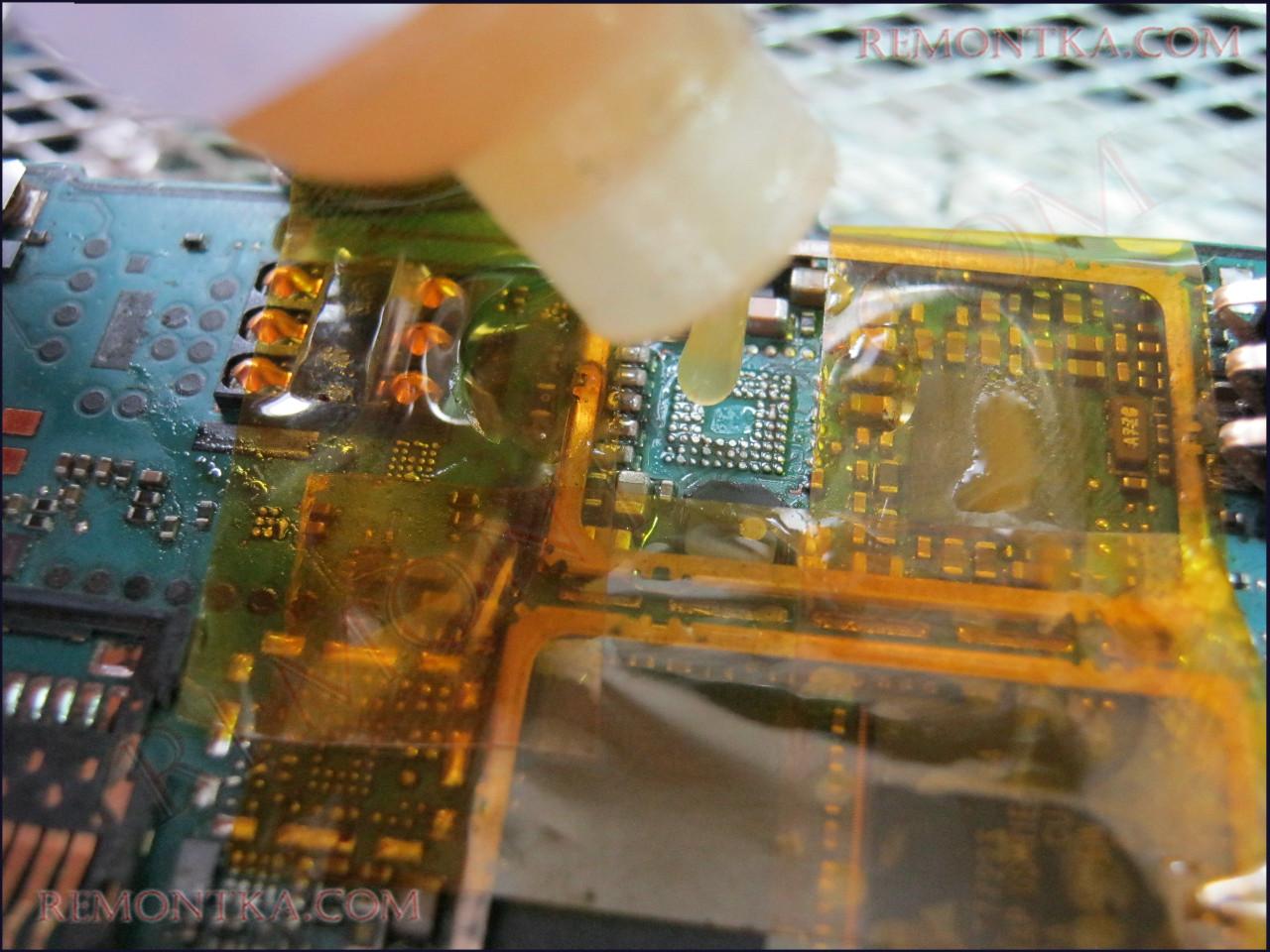

Вот и начинается самый сложный процесс — процесс накатывания шариков и запаивания микросхемы обратно. Если вы не забыли — это называется перекаткой . Для этого мы должны подготовить место на печатной плате. Убрать оттуда весь припой, что там остался. Смазываем все это дело флюсом:

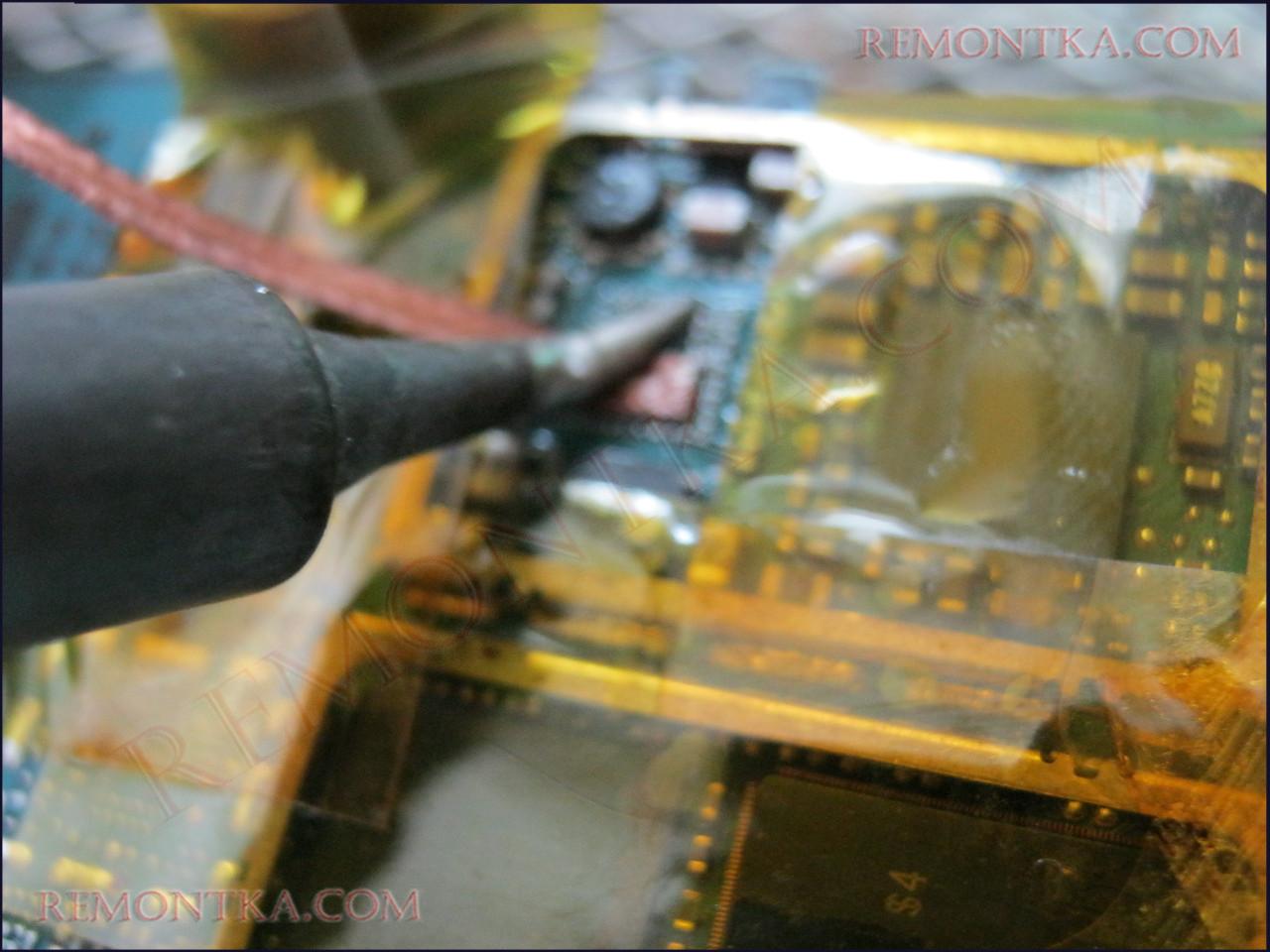

и начинаем убирать оттуда весь припой с помощью старой доброй медной оплетки. Я бы посоветовал марку Goot wick . Эта медная оплетка себя очень хорошо зарекомендовала.
Если расстояние между шариками очень малое, то используют медную оплетку. Если расстояние большое, то некоторые ремонтники не прибегают к медной оплетке, а берут жирную каплю припоя и с помощью этой капельки собирают весь припой с пятачков. Процесс снятия припоя с пятачков BGA — очень тонкий процесс. Лучше всего на градусов 10-15 увеличить температуру жала паяльника. Бывает и такое, что медная оплетка не успевает прогреться и вырывает за собой пятачки. Будьте очень осторожны.
[quads id=1]

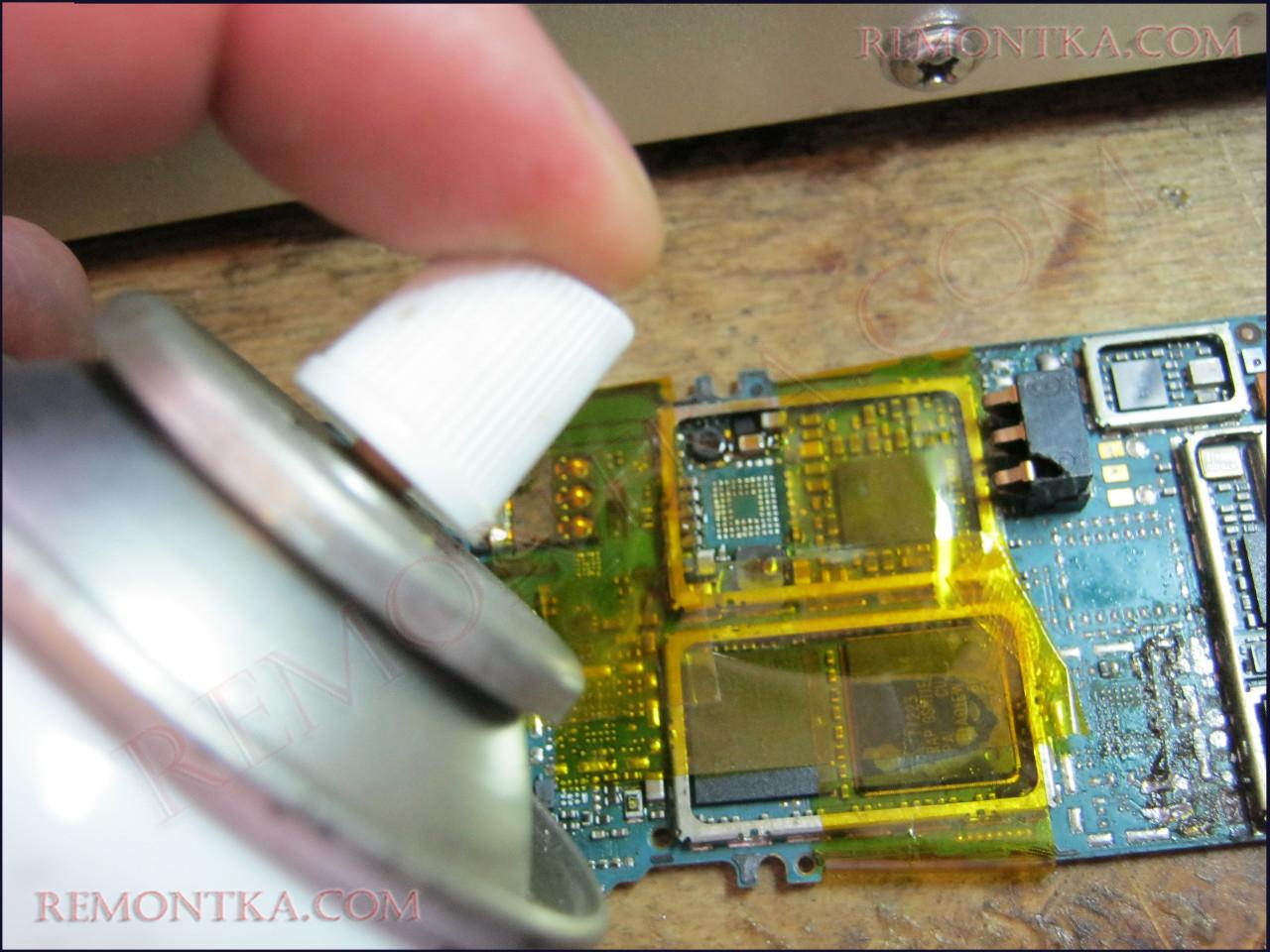

Дальше прыскаем туда Flux-off, чтобы очистить от нагара и лишнего флюса наше место под микросхему

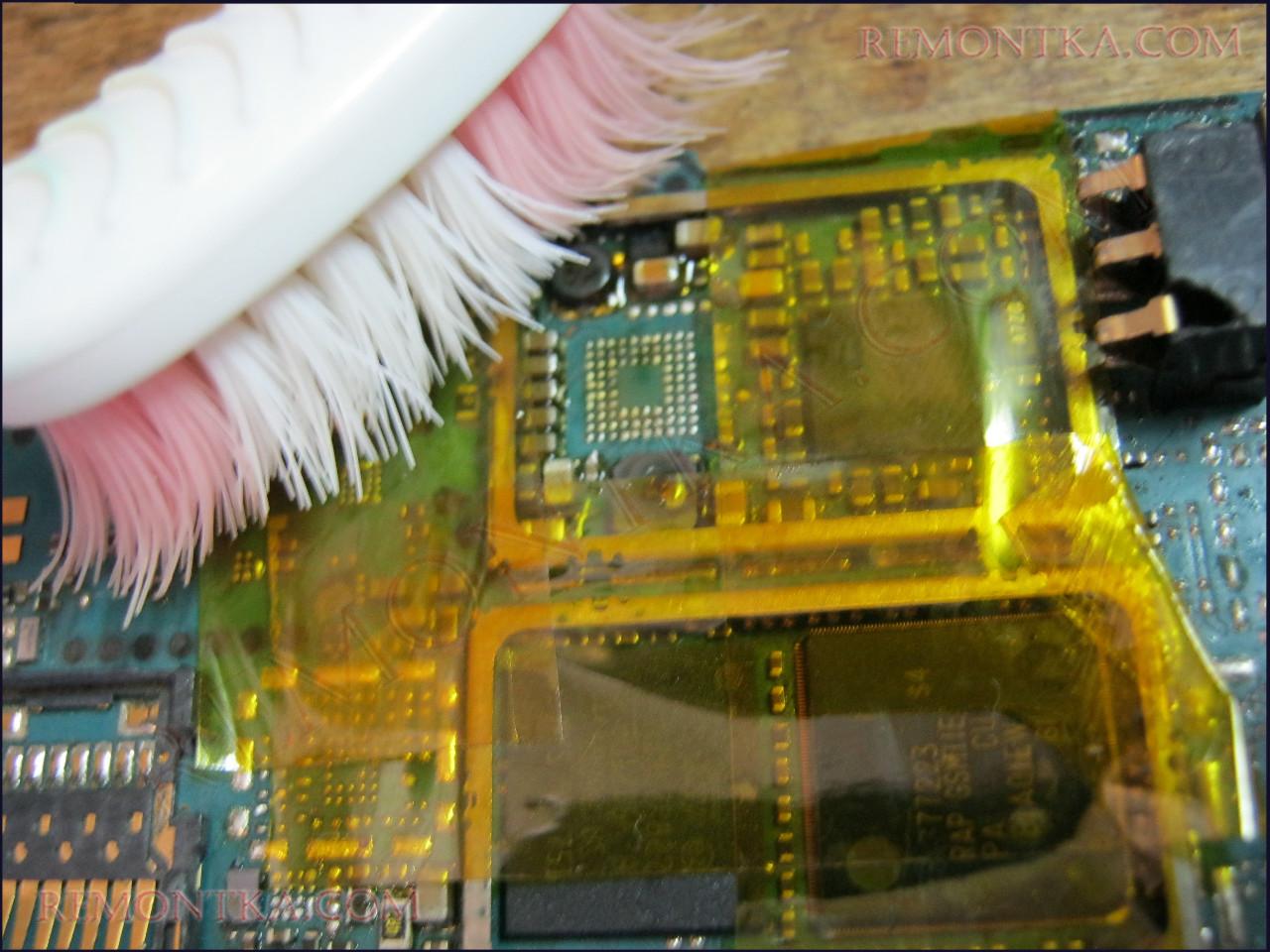

и зашкуриваем с помощью простой зубной щетки, а еще лучше ватной палочкой, смоченной в Flux-Off.
Получилось как то так:
Если присмотреться, то видно, что некоторые пятачки я все таки оборвал (внизу микросхемы черные круги, вместо оловянных) Но! Не стоит расстраиваться, они, как говорится, холостые. То есть они не никак электрически не связаны с платой телефона и делаются просто для надежности крепления микросхемы.
[quads id=1]

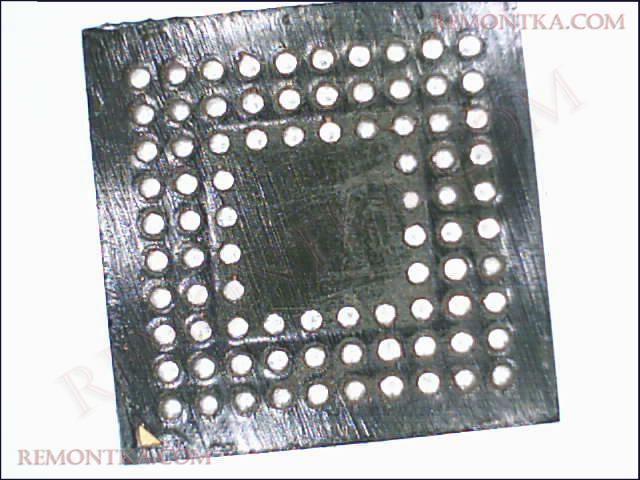

Далее берем нашу BGAшку и убираем все лишние припойные шарики. В результате она должны выглядеть вот так:
И вот начинается самое интересный и сложный процесс — накатывание шаров на микросхему BGA. Кладем подготовленную микросхему на ценник:

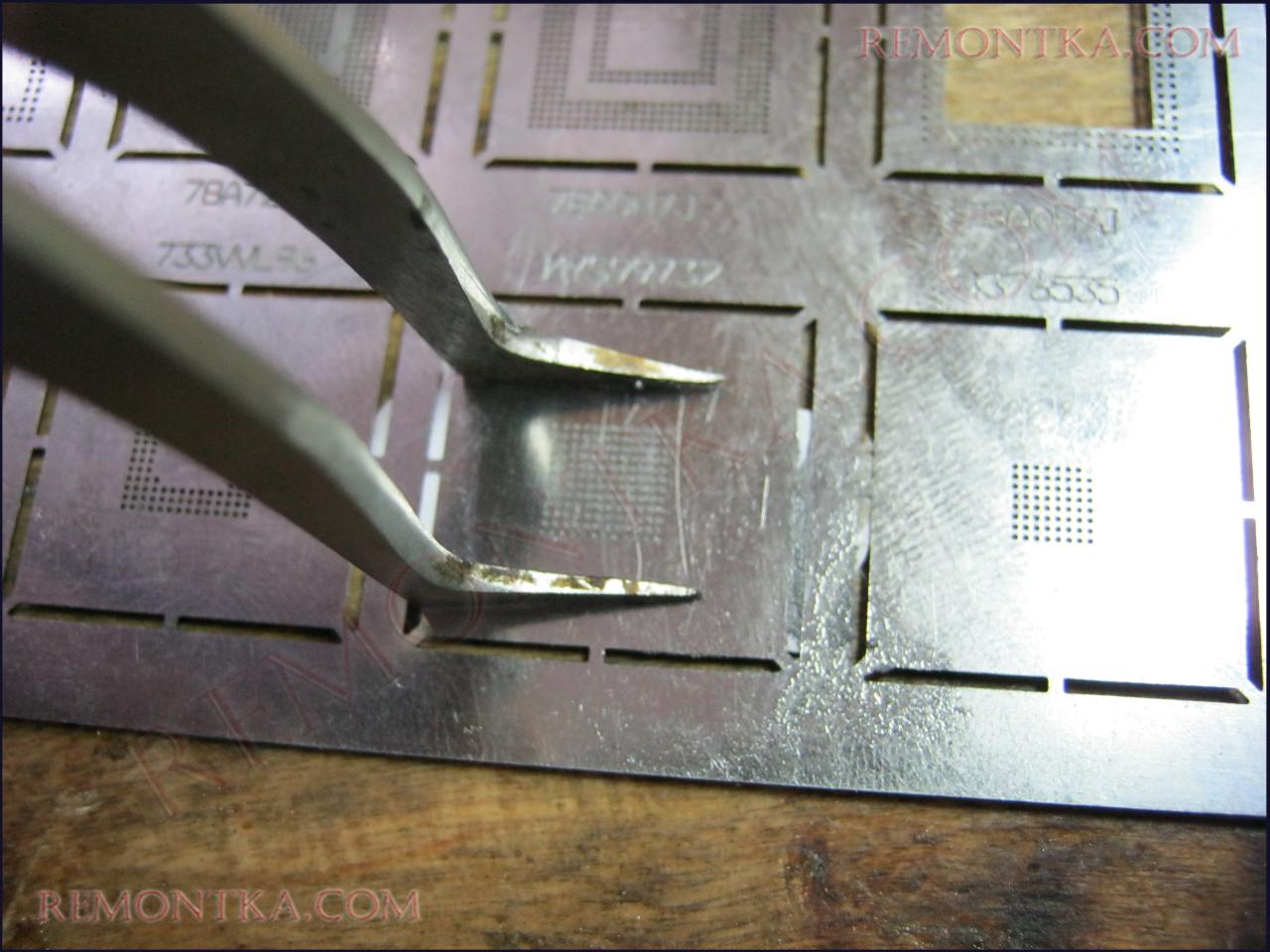

Находим трафарет с таким же шагом шаров и закрепляем с помощью ценника микросхему снизу трафарета. Втираем в отверстия трафарета с помощью пальца паяльную пасту Solder Plus. Должно получиться как-то вот так:
Держим с помощью пинцета одной рукой пинцет, а в другой фен и начинаем жарить на температуре примерно 320 градусов на очень маленьком потоке всю площадь, где мы втирали пасту. У меня не получилось сразу в двух руках держать и фотоаппарат и фен и пинцет, поэтому фотографий получилось маловато.

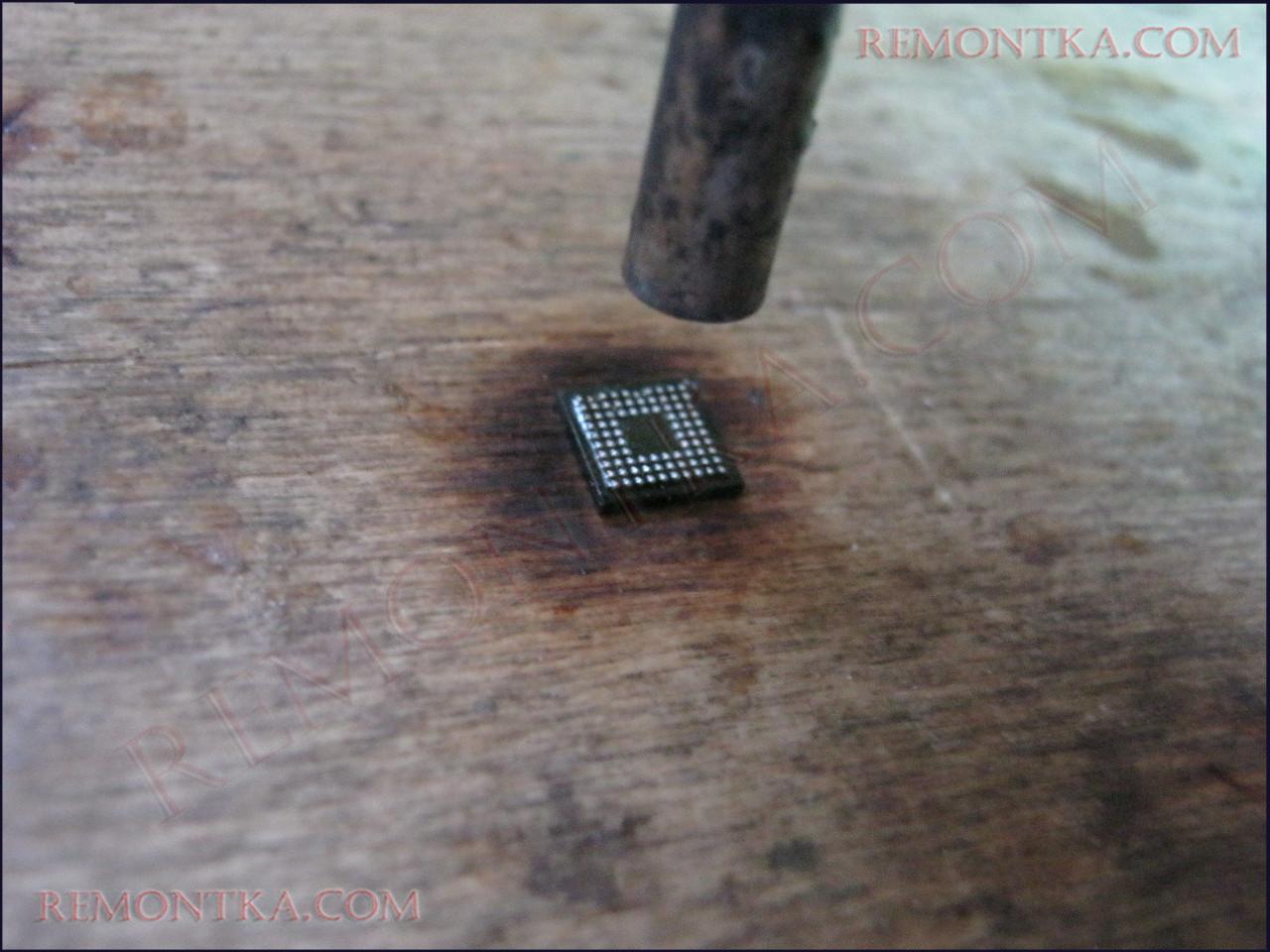

Снимаем готовую микросхему с трафарета и смазываем чуть флюсом. Далее пригреваем феном до расплавления шаров. Это нам нужно, чтобы шарики ровнёхонько стали на свои места.
Смотрим, что у нас получилось в результате:
Блин, чуточку коряво. Одни шарики чуть больше, другие чуть меньше. Но все равно, это нисколько не помешает при запайке этой микросхемы обратно на плату.

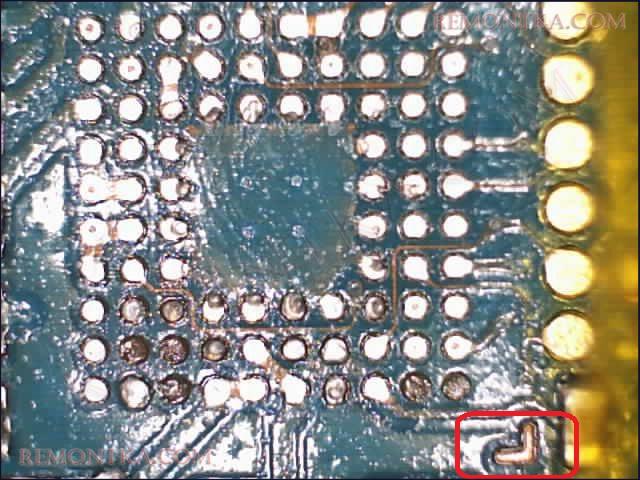

Чуточку смазываем пятаки флюсом и ставим микросхему на родное место. Выравниваем края микросхемы с двух сторон по меткам. На фото ниже только одна метка. Другая метка напротив нее по диагонали.
И на очень маленьком воздушном потоке фена с температурой 350-360 градусов запаиваем нашу микрушку. При правильной запайке она должна сама нормально сесть по меткам, даже если мы чуток перекосили.
Где ключ у BGA микросхемы

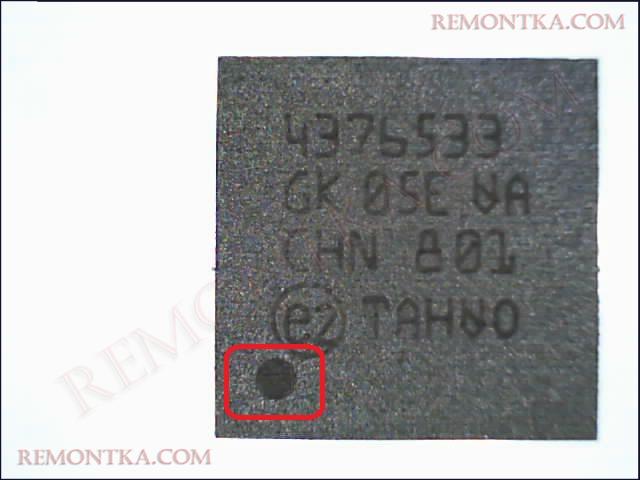

Давайте разберем момент, когда мы вдруг забыли, как ставится микросхема. Думаю, у всех ремонтников была такая проблема ;-). Рассмотрим нашу микрушку поближе через электронный микроскоп . В красном прямоугольнике мы видим кружок. Это и есть так называемый «ключ» откуда идет счет всех шариковых выводов BGA .
Ну вот, если вы забыли, как стояла микросхема на плате телефона, то ищем схему на телефон (в интернете их пруд пруди), в данном случае Nokia 3110С, и смотрим расположение элементов.
Опаньки! Вот теперь мы узнали, в какую сторону должен быть расположен ключик!

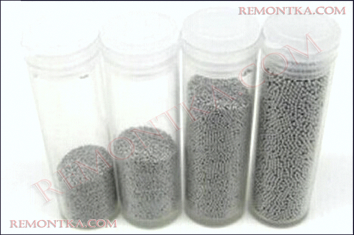

Кому лень покупать паяльную пасту (стоит она очень дорого), то проще будет приобрести готовые шарики и вставлять их в отверстия трафарета BGA.
На Али я их находил целым набором, например здесь .
Заключение
Будущее электроники за BGA микросхемами. Очень большую популярность также набирает технология microBGA, где расстояние между выводами еще меньше! Такие микросхемы перепаивать уже возьмется не каждый). В сфере ремонта будущее за модульным ремонтом. В основном сейчас все сводится к покупке какого-либо отдельного модуля, либо целого устройства. Не зря же смартфоны делают монолитными, где и дисплей и тачскрин уже идут в одной связке. Некоторые микросхемы, да и вообще целые платы заливают компаундом, который ставит на «нет» замену радиоэлементов и микросхем.
