Это усилитель, обладающий не только двумя каналами малых мощностей, но и имеющий высокий показатель продуктивности с небольшим коэффициентом тока-потребления.

Данное устройство обеспечивает исключительную ценность для чувствительных “систем” с такими характеристиками, как малое смещение (300 мкВ, типичное), диапазон синфазного сигнала относительно земли и возможность высокого дифференциального входного давления.

Операционный усилитель упрощает конструкцию схемы со следующими расширенными функциями: стабильность единичного усиления, более низкое напряжение смещения — 3 мВ (максимум при комнатной температуре) и «куда меньший» ток покоя — 300 мкА. Серьезные электростатические разряды (2 кВ, HBM) и встроенные фильтры EMI и RF позволяют использовать прибор в самых жестких и экологически сложных “сетях”.

Стоит сказать, что этот аппарат способен функционировать даже в структурах однополярного питания (диапазон 4-30 Вольт), это объясняется наличием сдвоенного внутреннего блока, защищающего всю систему от кратковременных коротких замыканий.

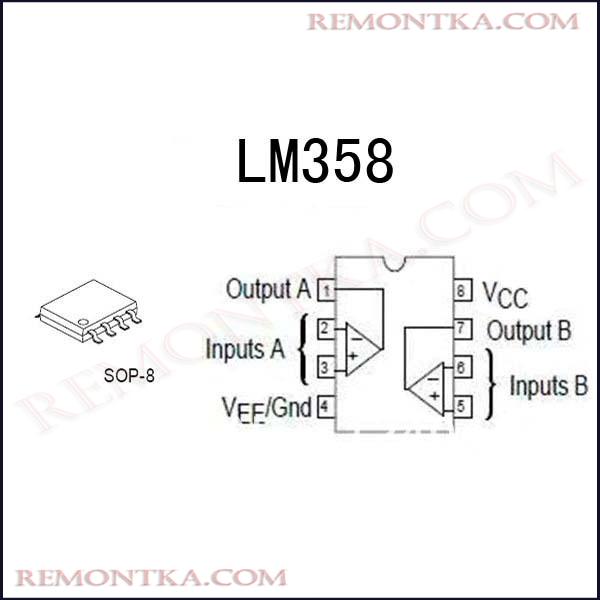

Схема LM358

Конструкция прибора включает в себя несколько корпусов, на которых закреплены операционные усилители. А это означает, что имеется не два “входа” и “выхода”, а намного больше.

Он содержит уникальный выходной каскад, который был революционным после выпуска. В отличие от иных электротехнических оборудований того времени, он поддерживает принимаемую оптическую нагрузку, близкую к заземлению, что полезно для схем с однополярным питанием. Регулятор тока ~ 50 мкА может подтягивать сигнал к «подошве», потому что различные транзисторные эмиттеры не имеют сильного встречного потока заряженных атомов, в отличие от других генераторов мощности этого периода и нынешней эпохи.

Кроме того, устройство помещает в себя дополнительные линии источника. Эти соединения обеспечивают постоянный «желательный» (I) смещения, который не зависит от дифференциального начального напряжения. Такой постоянный ток обеспечивает высокое эффективное входное сопротивление. Без необходимых источников «приемный» ток смещения будет варьироваться от нуля до двойного значения нормальной величины движения (при изменении дифференциального входного напряжения).

Это обычное явление для других операционных усилителей с биполярным транзистором . Лишь TS321 является исключением из этого правила, поскольку не имеет вспомогательных ключей.

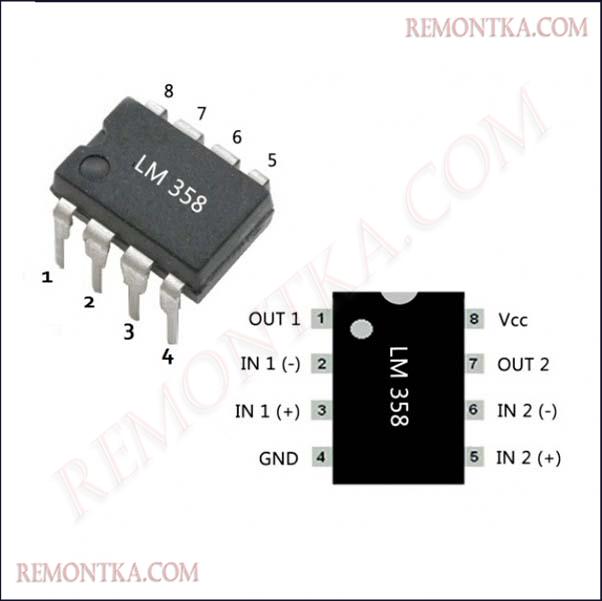

Характеристики LM358

Уникальное в своем роде изобретение, обладающее огромным количеством интересных особенностей.

Наше устройство насчитывает сразу два самостоятельных усилителей, которые предназначены для функционирования сети от начального генератора в большом интервале напряжений. “Действие” от раздельных аккумуляторов питания также возможна, если разница между ними двумя будет находиться в пределах интервала значений давления.

Также нужно сказать о том, что низкий ток потребления не зависит от величины напряжения питания, ведь блоки усиления электротока и все схемы обычных операционных усилителей, которые легко реализуются в системах с одним U-м питания могут работать напрямую от стандартного источника со значением пять Вольт.

Говоря о технических свойствах, необходимо выделить следующие:

1. Широкий диапазон питания от 3 В до 36 Вольт;
2. Обладает током покоя, величина которого 300 мкА;
3. Полоса пропускания инструмента составляет 1,2 МГц;
4. Расширение входного синфазного напряжения способно определять состояние вблизи земли, что позволяет играть роль “защитника” в электрической цепи;
5. Низкое начальное напряжение 3 мВ при 25 ° градусов способно доводить до максимума коэффициент полезного действия;
6. Наличие внутренних фильтров “RF2 и “EMI” гарантирует безопасность прибора при его работе в структурах с однополярным питанием.

Для достижения наилучших эксплуатационных характеристик устройства примените такие методы:

● Обходные конденсаторы используйте для снижения связанного шума (за счет обеспечения источников питания низким сопротивлением);

Вспоминая те измерители, которые больше всего похожи на наш, нельзя ни в коем случае не сказать о ряде их особенностей, играющих ключевую роль в эксплуатации.

Итак, выделим следующие:

1. Частотная компенсация, реализованная внутри;
2. Большой коэффициент усиления постоянного напряжения: 100 Д.;
3. Широкая полоса пропускания: (1,1 МГц.)(с температурным “возмещением”)
4. Очень маленький электроток питания на каналах (практически не зависящий от мощности держания и электропитания);
5. Небольшая величина начального тока смещения и U-я: 20 нА и 2 мВ;
6. Масштаб и объем входящего “гравитационного” с напряжения включает отрицательные рельсы;
7. Большое изменение выходного давления: от нуля Вольт до плюс-минус полтора.

Описание менее известных

Так называемые “дешевые аналоги” обладают такими характеристиками:

1. Высокий коэффициент передачи сигнала на первичную фазу;
2. Легкий вид интегральной схемы;
3. Присутствие “неинвертирующих” и “инвертирующих” точек;
4. Упрощение сложных математических модулей;
5. Сопротивление на выводах равно нулю (бывают редкие исключения из правил).

Достоинства и применение LM358

Операционный усилитель имеет ряд достоинств, о которых нужно сказать. Итак, данное устройство обладает высокой чувствительностью, отличной компактностью и прекрасной надежностью. Кроме того, оно универсально в использовании, ведь не включает в свою систему сложных узлов, выступающих в качестве помех.

Как мы говорили ранее, наш прибор функционирует и при двухполярном процессе, и при однополярным, это объясняется высокой скоростью и максимально-возможной частотой испускания сигнала.

Вследствие наличия таких качественных и эффективных свойств, LM358 находит широкое применение в жизни людей. Его используют в:

1. Приставках, вертушках и DVD плейерах;
2. Самодельных кинопанорамах;
3. Измерителях и счетчиках газа;
4. Простых проигрывателях;
5. Дигитальных узлах и установках;
6. Мультимедийных системах;
7. Полевых передатчиках;
8. Электродвигательных установках;
9. Двигателях и генераторах;
10. Датчиках термометра;
11. Весах.

Где приобрести LM358?

Как вы уже поняли, операционный усилитель широко применятся в быту. Возможно, кому-то из вас так же понадобится данное устройство, и вы зададитесь вопросом: “А где же его купить?”. Так вот, найти электроприбор не составит никакого труда. Достаточно перейти на сайт алиэкспресс, где большой выбор и приемлемая цена. Там вы обязательно найдете наш электрический прибор или его аналоги. Ссылка на товар <<<
