Что такое LED и с чем его едят?

В повседневной жизни мы очень часто встречаемся с аббревиатурой LED, например, когда речь заходит о дисплеях. Что же это такое? Так вот, с английского LED расшифровывается как Light Emitting Diode, что можно дословно перевести, как “диод, испускающий свет”. Теперь все становится намного понятнее. Значит это все-таки один из видов диода, а точнее даже его особый вид. Давайте попробуем разобраться, где в повседневной жизни мы встречаемся с такими диодами и как вообще они работают.

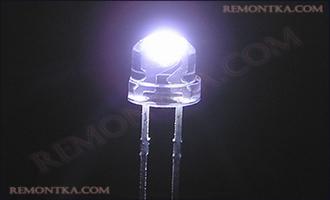

Чаще всего можно увидеть эти 3 буквы при просмотре характеристик техники, которая имеет дисплеи. Например, матрицы телевизоров, телефонов и мониторов довольно часто оснащаются именно LED подсветкой. Если говорить проще, то LED — это световой диод , или светодиод. Уже проще, верно? Так как же он работает?

Почему светодиоды вообще работают?

Начну с того, что светодиод очень напоминает диод с PN переходом. Он работает по такому же принципу, то есть пропускает ток в одном направлении и не пропускает в другом. Зачем это нужно? Если электроны будут двигаться в одном направлении, то будут создавать ток, который в дальнейшем и будет источником света.

Теперь подробнее именно про светодиод. Он устроен не сильно сложнее простого диода. Внутри находится полупроводник с высокой степенью легирования. Спектр излучения зависит от степени легирования и материала, из которого изготовлен полупроводник. Для того, чтобы светодиод работал, нужно воздействовать на него извне, то есть к полюсу p подается напряжение (это называется прямым смещением).

Далее все происходит следующим образом. Диод смещен в прямом направлении, поэтому электроны рекомбинируют с дырками из валентной зоны и высвобождается энергия, которой достаточно для производства фотонов. Эти самый фотоны излучают свет одного света (монохромный). Правда, слой очень тонкий, и поэтому большая часть фотонов покидает переход, тем самым создавая поток света из множества основных цветов видимого спектра.

А в чем же отличие от обычного диода?

Оказывается, световой диод все же отличается от обычного (сигнального) диода. Основное отличие, конечно же, заключается именно в конструкции. Так, у светодиода есть специальная полусферическая защита, которая хранит его от ударов и других механических воздействий извне. Также очень любопытен тот факт, что светодиодный переход самостоятельно излучает довольно мало фотонов. Именно по этой причине корпус светодиода специально делают из эпоксидной смолы, которая позволяет направить фотоны, идущие в другие стороны строго вверх.

Встречаются иногда и очень необычные формы светодиодов. Среди них и прямоугольная, и цилиндрическая и даже форма в виде стрелки. Все зависит от того, куда нужно концентрировать свет, а это зависит от цели, для которой этот светодиод создается.

В чем самые главные плюсы технологии LED?

Одной из главных особенностей светодиодов является его высокий КПД. Дело в том, что обычная лампа накаливания при работе выделяет очень много тепла, а вот светодиод, напротив, остается достаточно холодным. Все это происходит из-за того, что он в большую часть света производит именно в видимом для человека спектре и не расходует энергию на ненужные длины волн. Это позволяет технологии LED серьезно доминировать над уже устаревшими лампами накаливания. Кроме того, светодиоды гораздо меньше по размеру и их можно располагать благодаря этому как угодно и где угодно.

Можно выстраивать из них целые фигуры и даже программировать последовательность того, как они загорятся с помощью мини-компьютеров. Таким образом, это дает очень большой толчок для дальнейшего развития и совершенствования, но довольно лирики.

Какие цвета может излучать светодиод?

Многие заблуждаются в том, что светодиоды светят тем цветом, в который окрашен их корпус, хотя как мы уже говорили ранее, для регулировки цвета и регулировки его интенсивности нужно подбирать подходящий полупроводниковый материал. Именно он является определяющим фактором, если нужно подобрать цвет. Однако, светодиоды могут излучать не все цвета и есть точный спектр, который получить возможно.

Наиболее распространенные цвета — это красный, желтый, зеленый и оранжевый. Это все потому, что их легче производить, а соответственно и стоят они в разы дешевле ново появившихся синих и белых. Взгляните на эту таблицу, чтобы понять, какому напряжению соответствуют итоговые цвета:

Давайте теперь подробно остановимся на конкретных материалах, которые влияют на выбор цвета:

• арсенид галлия для получения инфракрасного (например, в пульте);
• фосфид арсенида, чтобы получить оранжевый и весь спектр от красного и до инфракрасного;
• фосфид арсенида галлия алюминия для ярко-красного, красно-оранжевого и даже желтого;
• фосфид алюминия-галлия для зеленого;
• фосфид галлия для желтого, зеленого и красного;
• нитрид галлия, чтобы получить изумрудно-зеленый;
• нитрид галлия-индия для бирюзового, синего и ближнего ультрафиолетового;
• карбид кремния для синего;
• селенид цинка и опять для синего;
• нитрид алюминия-галлия для ультрафиолета.

Взглянув на этот список можно заметить, что для некоторых цветов подойдет сразу несколько полупроводников и это действительно так. Это уже сам производитель выбирает, какие полупроводники ему выбрать. Может быть, ему легче достать именно этот тип, а не другой, или он просто дешевле. Да, вот так много разных материалов нужно, чтобы создать даже очень простенький современный телевизор, например.

Подробнее про работу светодиода

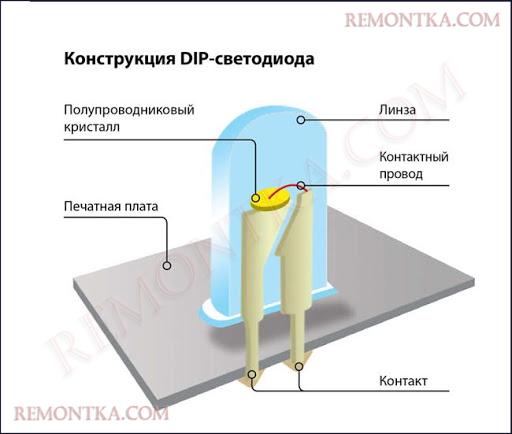

Теперь, когда мы знаем достаточно много про работу светодиода, давайте еще немного поговорим о том, как он устроен изнутри. Каждый светодиод состоит из следующих деталей:

• катод;
• анод;
• кристалл;
• отражатель;
• рассеиватель.

Каждая из этих деталей очень важна для работы светодиода. Но давайте поговорим о том, что каждый из них делает конкретно. Самые главные детали внутри светодиода — это катод и анод.

Электроны идут от катода к аноду при подаче напряжения на устройство, благодаря чему электроны идут к PN переходу и там занимают свободные места. После этого электроны переходят на новый энергетический уровень, выделяется множество фотонов. Как мы уже говорили ранее, фотоны направляются вверх с помощью отражателя и рассеивателя.

Чем отличаются разные светодиоды и зачем нужен каждый из них?

Если говорить об основных видах LED или светодиодов, то это конечно же осветительные (используются для яркого света в помещении) и индикаторные (они для декоративных целей, например, чтобы украсить стадион или телебашню). Однако светодиоды также различают по типу конструкции:

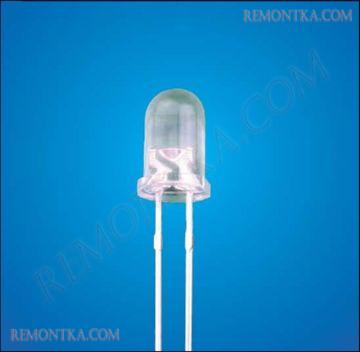

• DIP светодиоды. Это довольно простые и не очень эффективные индикаторные светодиоды. Зато стоят они достаточно дешево. Линза у них цилиндрической формы, размер, как правило, немаленький, освещение со временем ухудшается на 30%, а угол распространения света всего 120 градусов.



• А вот более совершенная версия этих светодиодов называется Spider LED. Они уже имеют целых 4 выхода, благодаря чему теплоотвод работает гораздо лучше, а это повышает надежность и долговечность компонентов. Хочется отметить, что они часто используются в различных индикаторах салонов авто.

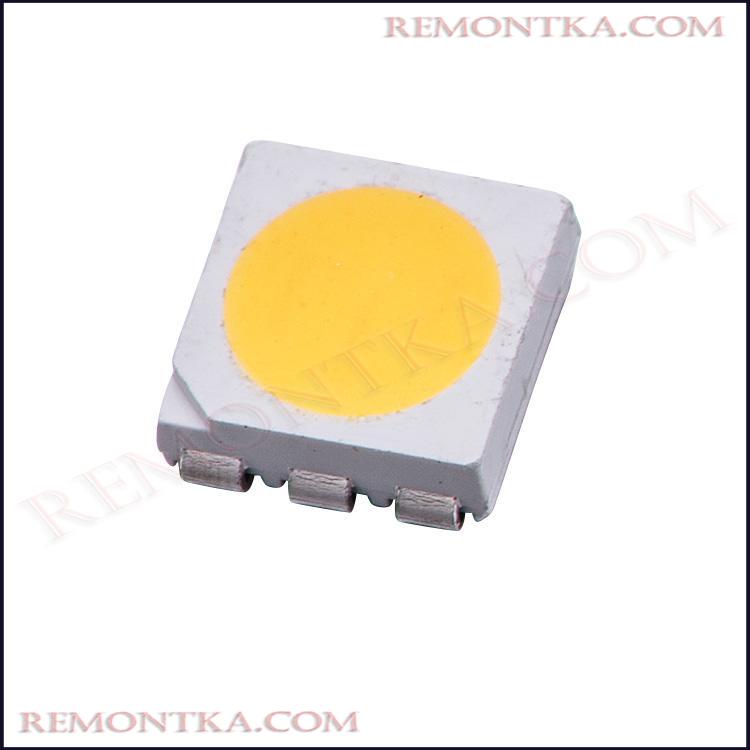

• Если же светодиоды нужно крепить на поверхность и места вертикально очень мало, то специально для этого придумали светодиоды SMD . Они намного более плоские и как раз используются для монтажа на поверхности.

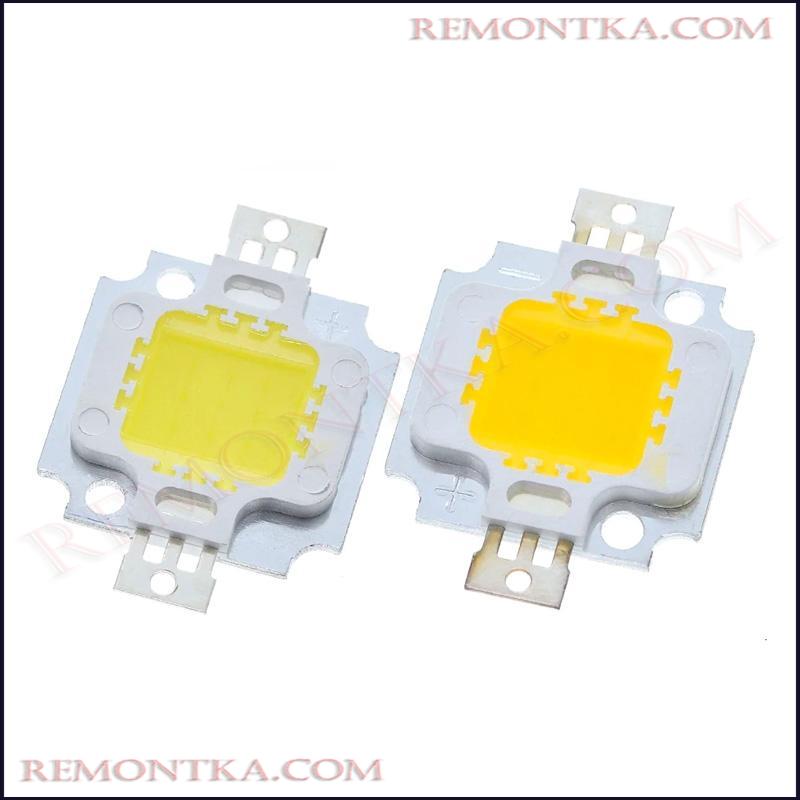

• Оказывается, габариты SMD еще далеко не предел. Сейчас для освещения используются новые инновационные светодиоды, которые называются COB (расшифровать можно как Clip On Board). Название прямо нам намекает о том, что светодиод, а точнее несколько светодиодов закрепляется прямо на плату. Да-да, именно несколько, ведь на одной подложке может быть закреплено до девяти светодиодов сразу! Это поразительно, ведь они очень плоские и кажется, что совсем не занимают места. Кроме маленьких габаритов среди плюсов также можно отметить и то, что они очень равномерно освещают и хорошо защищены от окисления. Благодаря этим преимуществам сейчас они используются для создания фар, а также поворотников для автомобилей среднего и премиального уровня.

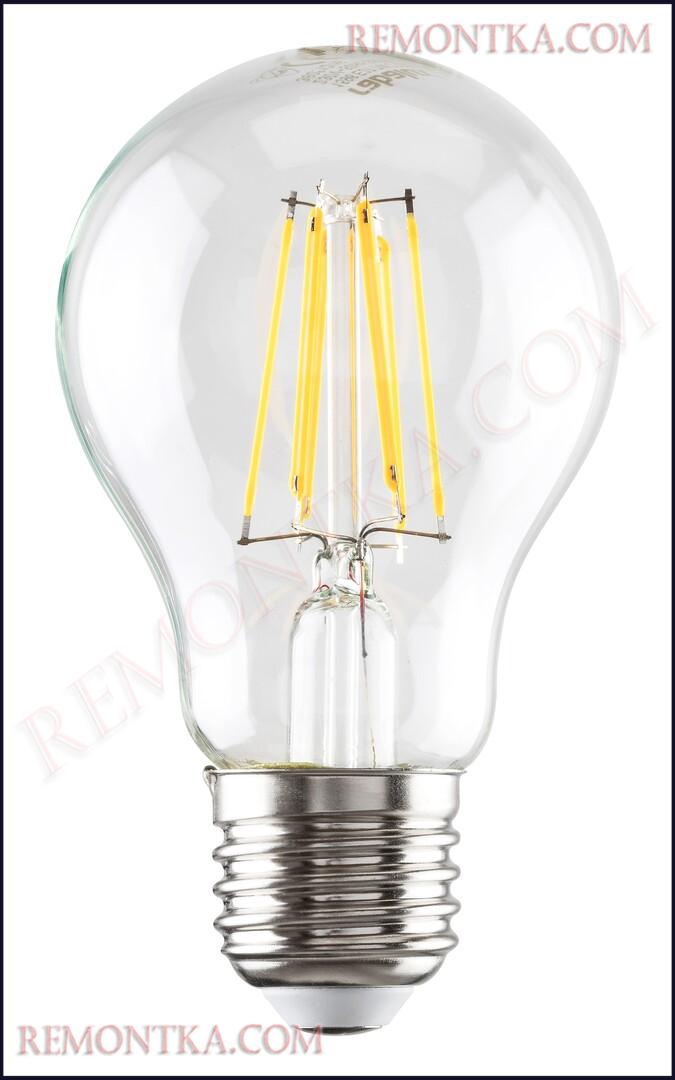

• Есть еще одна крутейшая инновация. Пока она используется не очень часто, но мы уверены, что скоро она начнет дешеветь. Называется она Filament. Ее главное преимущество, что светодиоды можно монтировать прямо на стекло, благодаря чему свет можно распространять во все стороны (на все 360 градусов!). Однако, некоторые причисляют филаментные светодиоды к COB, хотя это и неверно.



• В производстве некоторой одежды и обуви сейчас не обойтись без волоконных светодиодов. Ну а как вы думали одежда должна светиться? Они встраиваются внутрь пластиковых волокон и излучают свет. Иногда они используются при производстве игрушек и декоративных предметов.

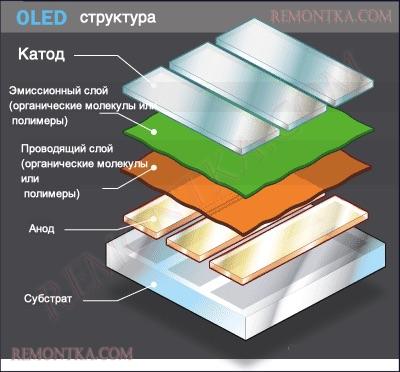

• Наверняка вы встречали среди множества характеристик смартфонов аббревиатуру OLED. Так вот, это тоже светодиоды, только специальные. Их также иногда называют органическими светодиодами. Почему? Потому что ток в них проводят именно органические вещества. Это позволяет еще сильнее уменьшить габариты. Так, они используются для подсветки экранов смартфонов, мониторов и телевизоров.



• Также добавим и про то, что бывают ультрафиолетовые и даже инфракрасные светодиоды, но в обычной жизни они используются очень редко.

Как можно подсоединять светодиоды

Теперь вы знаете достаточно много про светодиоды. Если вам понравилась статья и вы хотели бы узнать о них еще больше, то мы будет очень рады узнать от вас эту информацию в комментариях.
