Что такое ЛУТ
ЛУТ или лазерно-утюжная технология применяется для самостоятельного изготовления печатных плат в домашних условиях. Технология ЛУТ зародилась совсем недавно с появлением лазерных принтеров. Думаю, вам известно, что лазерные принтеры заправляются порошком — тонером.При большой температуре тонер плавится и «оседает» на печатной поверхности. Именно этот принцип и заложен в ЛУТ. Поэтому, чтобы использовать эту технологию, нам нужен всего-навсего лазерный принтер и утюг.
Создание прототипа

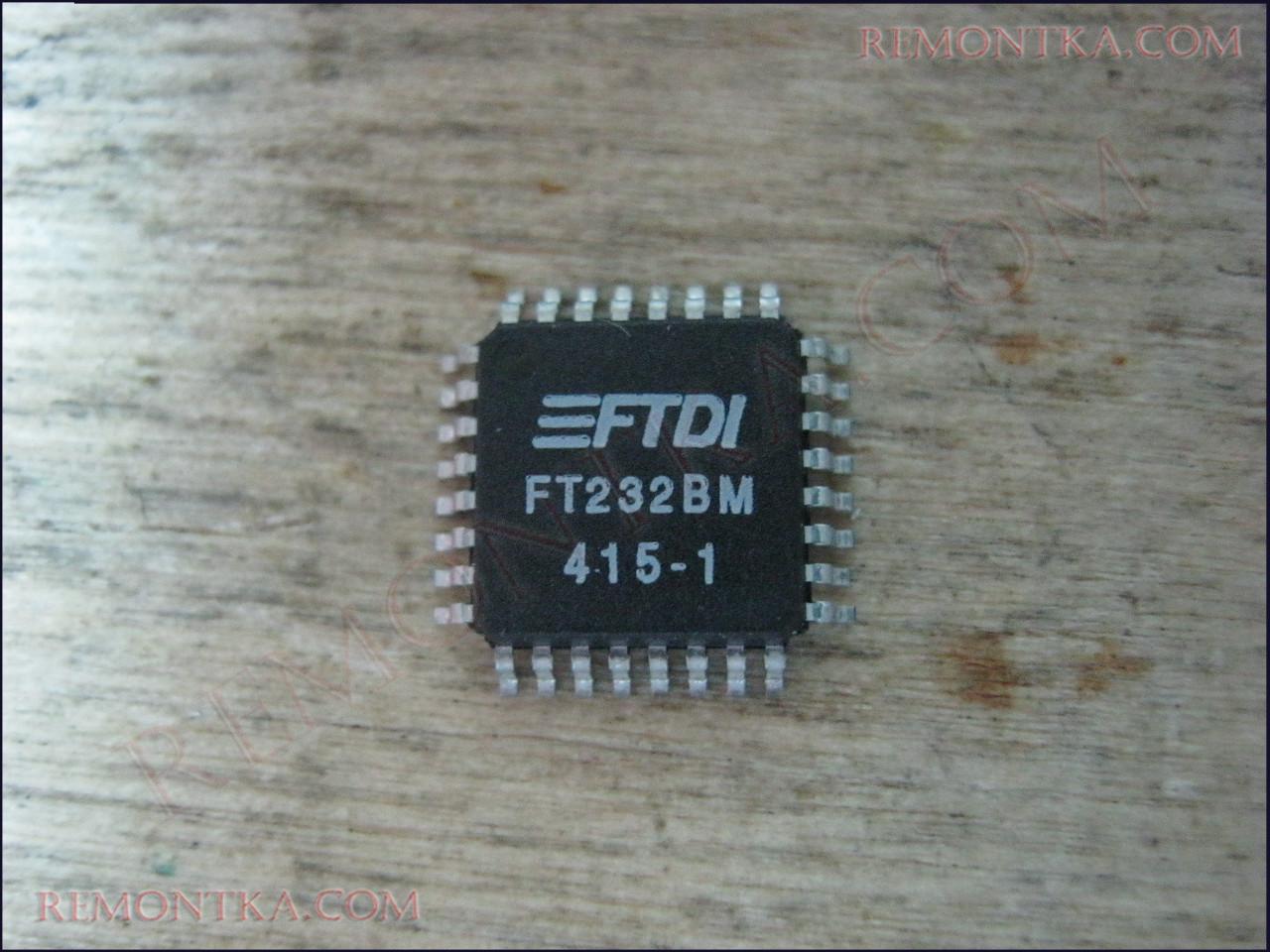

Итак, приступим сразу к делу. ЛУТ я буду показывать на примере создания макетки для микросхемы в корпусе QFP-32
тем самым я убью сразу двух зайцев: покажу Вам ЛУТ и создам себе макетку для этой микросхемы.

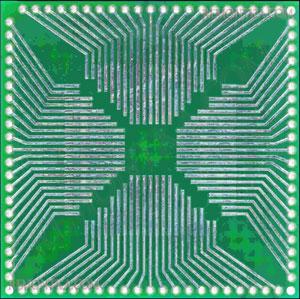

Макетная плата должна будет иметь примерно вот такой вид:
А для чего это надо? Так как между выводами этой микросхемы шаг ну очень маленький, а мы хотим ее вставить в нашу макетную плату для создания какого-либо устройства, то понятно дело, что туда мы ее никак не запихаем. Далее такую микросхему мы будем впаивать в центр вот такой самопальной макетки, припаивать в отверстия по периметру провода и джамперы и со спокойной душой уже втыкать провод на главной макетке туда, куда нам надо.

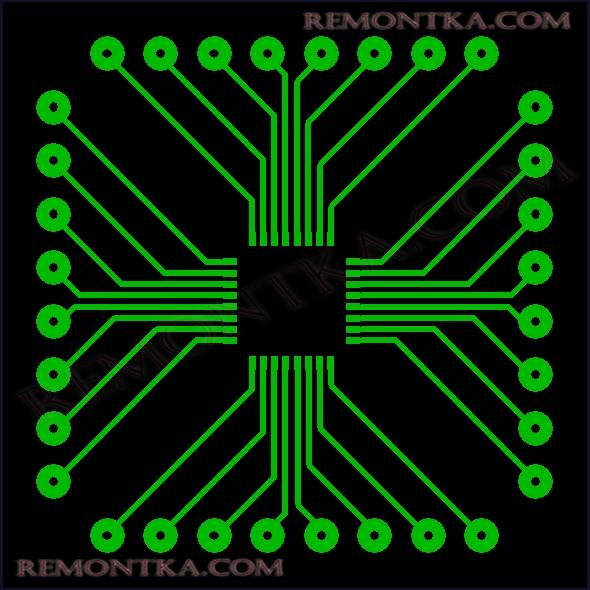

Чтобы создать сие чудо, мы должны использовать все прелести компьютера, а точнее программку для рисования печатных плат Sprint Layout 6.0 , чертим посадочное место для микросхемы и печатные дорожки. У меня получился вот такой рисуночек:
Далее в программе Sprint Layout мы должны выбрать «Печать». Должно появиться вот такое окно:
Имейте ввиду, что этот рисунок на текстолите отобразится зеркально, поэтому, если требуется, можно поставить галочку «Зеркально». Для меня такой надобности нет, так как рисунок у меня симметричный. Перед печатью не забудьте также залезть в свойства принтера и поставить по максимуму насыщенность цвета. Чем чернее будет рисунок, тем лучше.
Бумага для ЛУТ

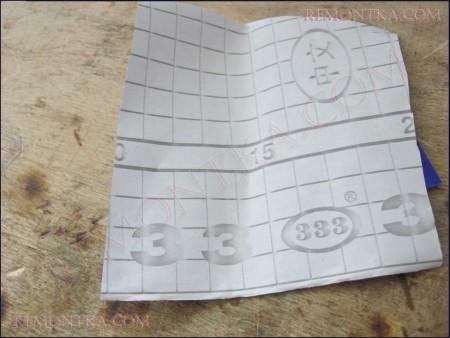

Итак, с этим определились, теперь нужно определиться на чем будем печатать. Здесь среди радиолюбителей до сих пор идет много споров, и пока все-таки непонятно, что лучше. Кто-то печатает на фотобумаге, кто-то на кальке, кто-то на глянцевых журналах. Лично я печатаю на самоклеющейся пленке. Где то в инете прошел миф, что самая лучшая пленка-самоклейка с номером 333 :-). В принципе доволен. Честно скажу, другие не проверял. Что самое интересное, использовать мы будем не саму пленку, а ее подложку.

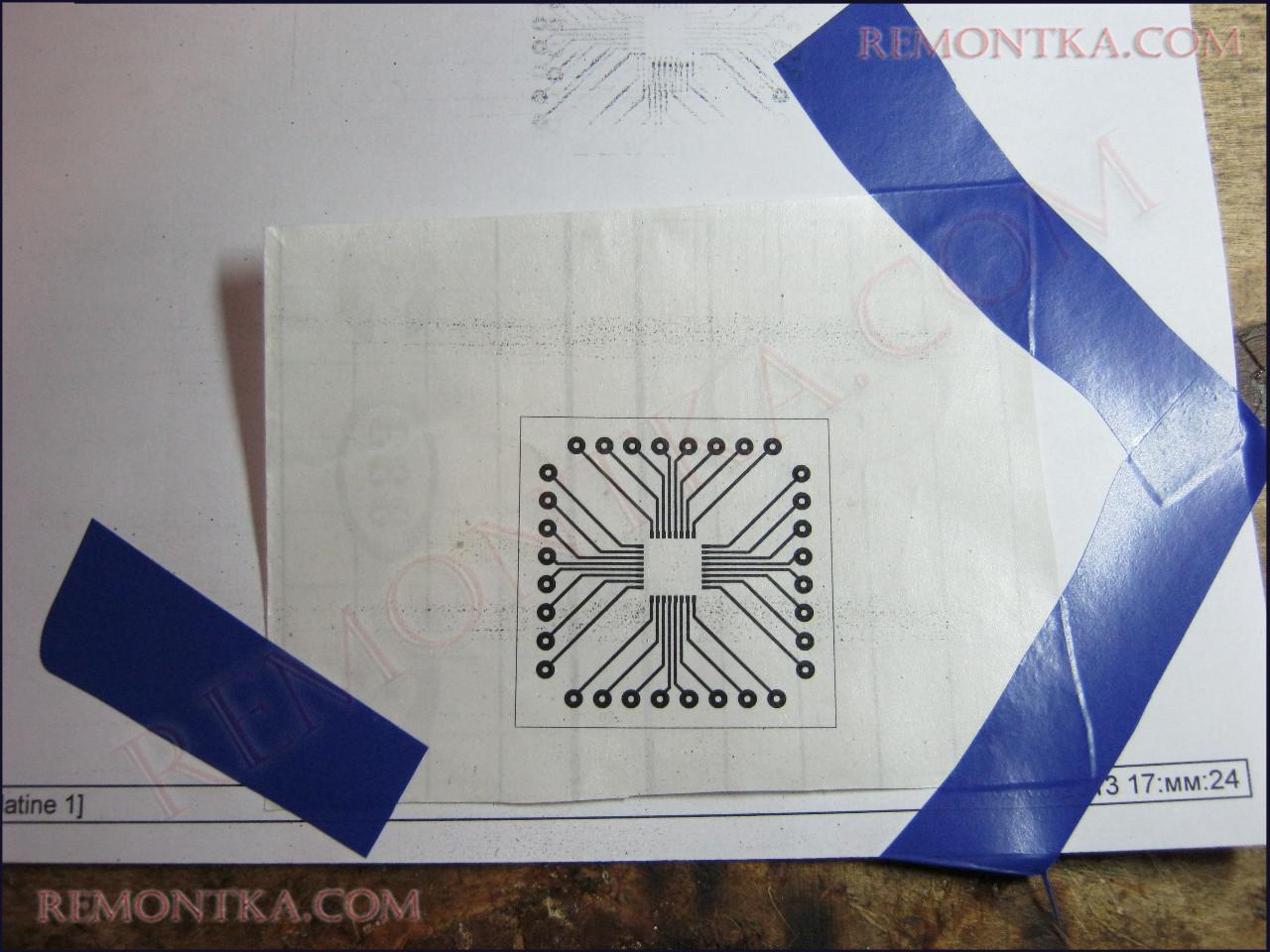

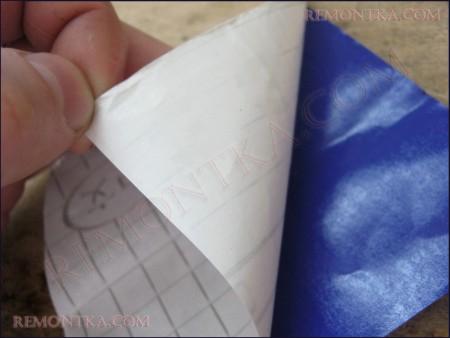

Для этого отклеиваем эту подложку от основы и фиксируем ее на листе офисной бумаги таким образом, чтобы сторона, куда клеилась сама пленка-самоклейка была направлена вверх. Потом все это дело прогоняем через принтер и вуаля! Рисунок готов!
В настоящее время лучше всего использовать специализированную бумагу для ЛУТа, которую вы можете купить на Али по этой ссылке.
Подготовка фольгированного текстолита
Также не забывайте поглядывать, как идет процесс травления.
[quads id=1]

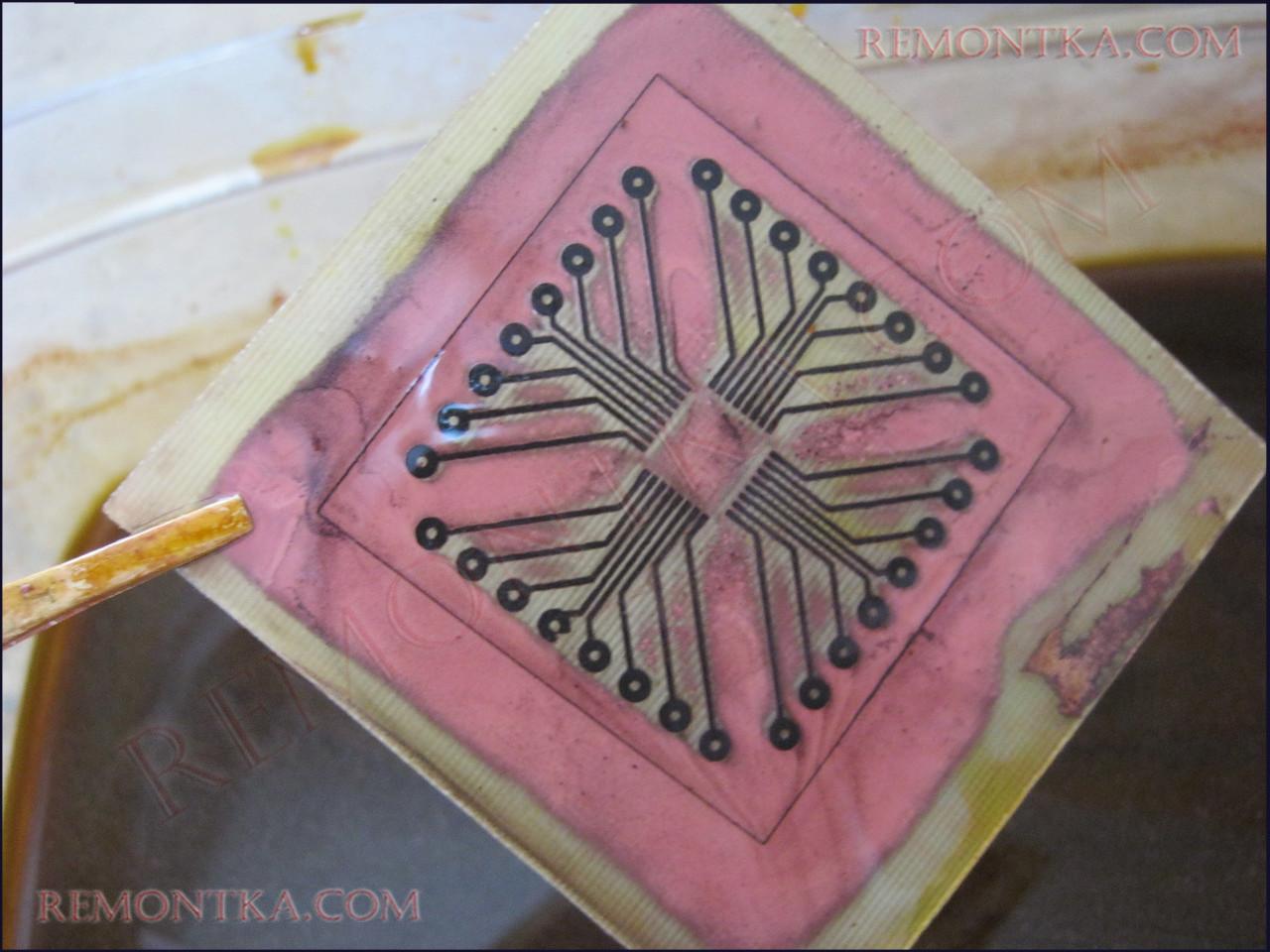

Во! Идет полным ходом! Еще чуть-чуть и все.
Как говорится «лучше недобздеть, чем перебздеть». Поэтому, когда травление закончится, нужно срочно будет вытащить из ванночки платку.

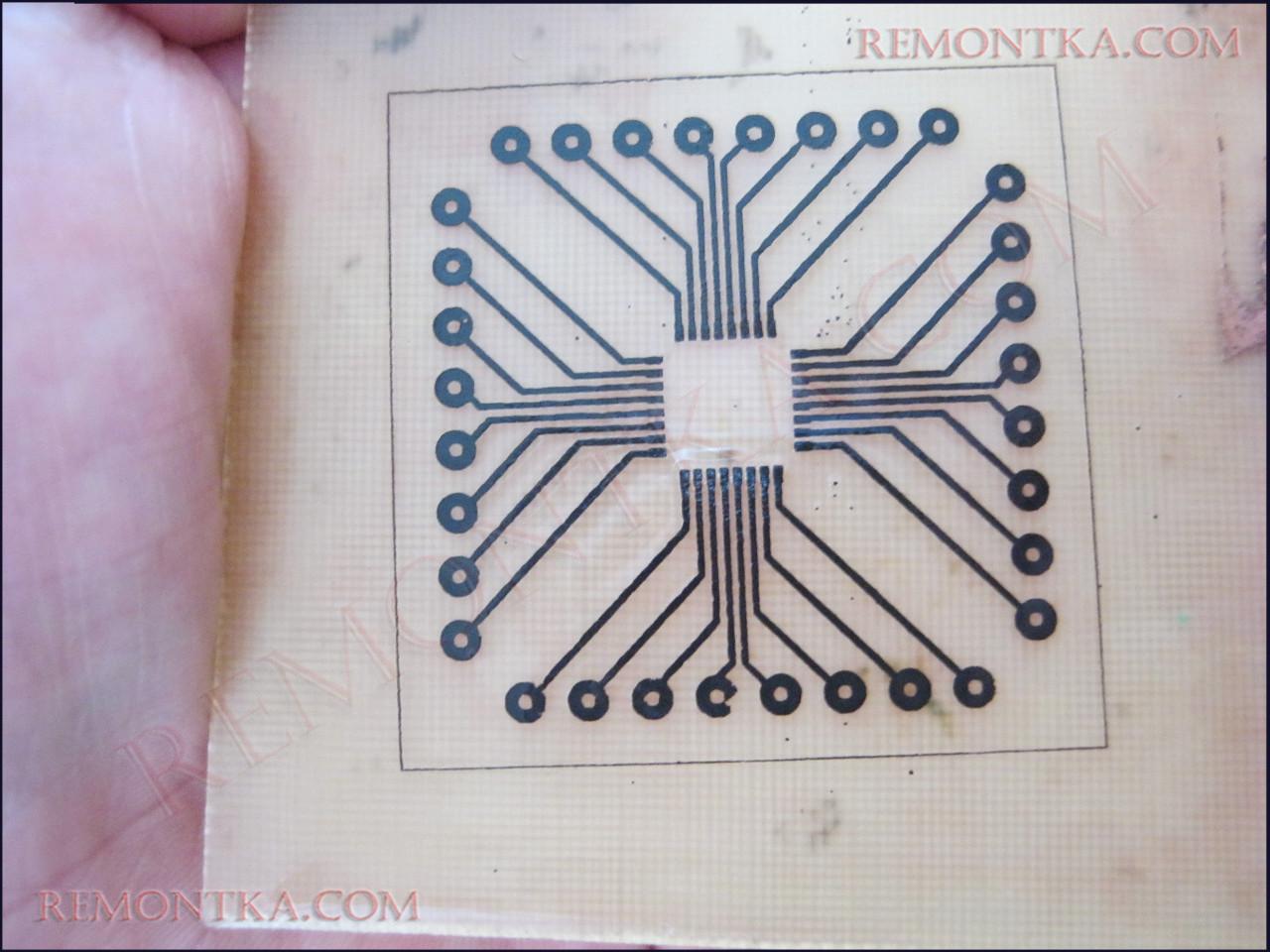

Ну вот и наступил этот момент:

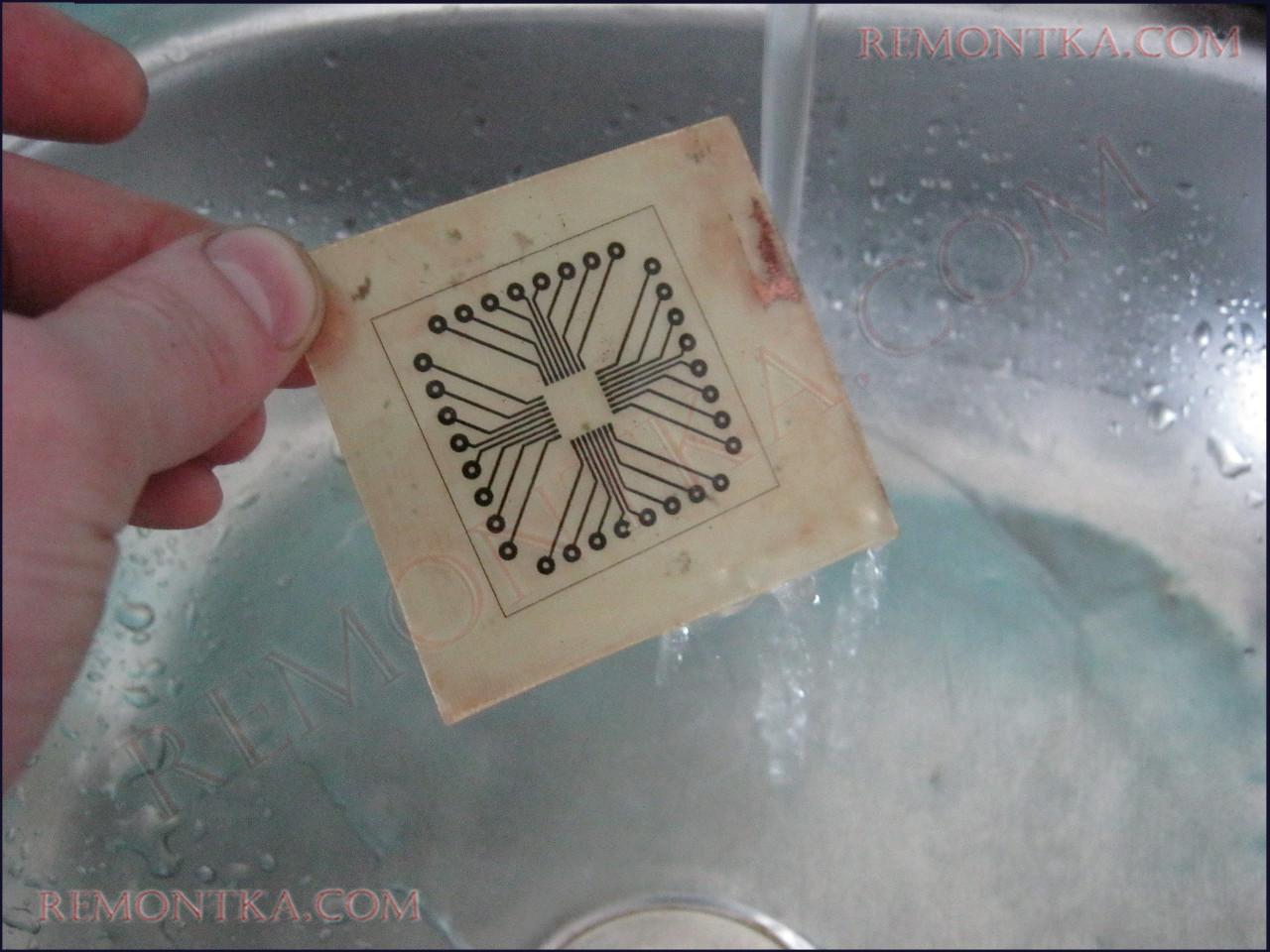

Промываем теплой водой из под краника

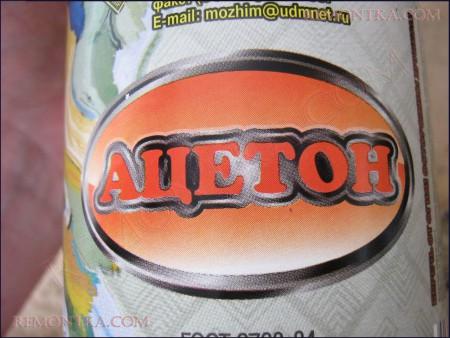

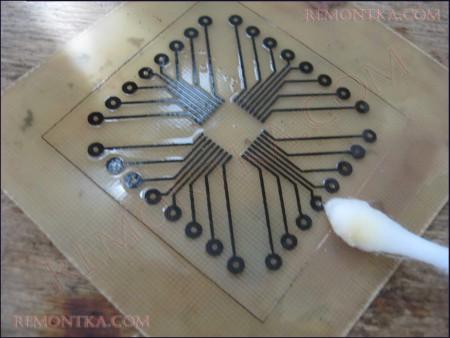

Берем ацетон, окунаем в него ватную палочку и стираем тонер с печатной платки. Также хорошо смывается тонер с помощью Flus-Off. Подробней о химии здесь .

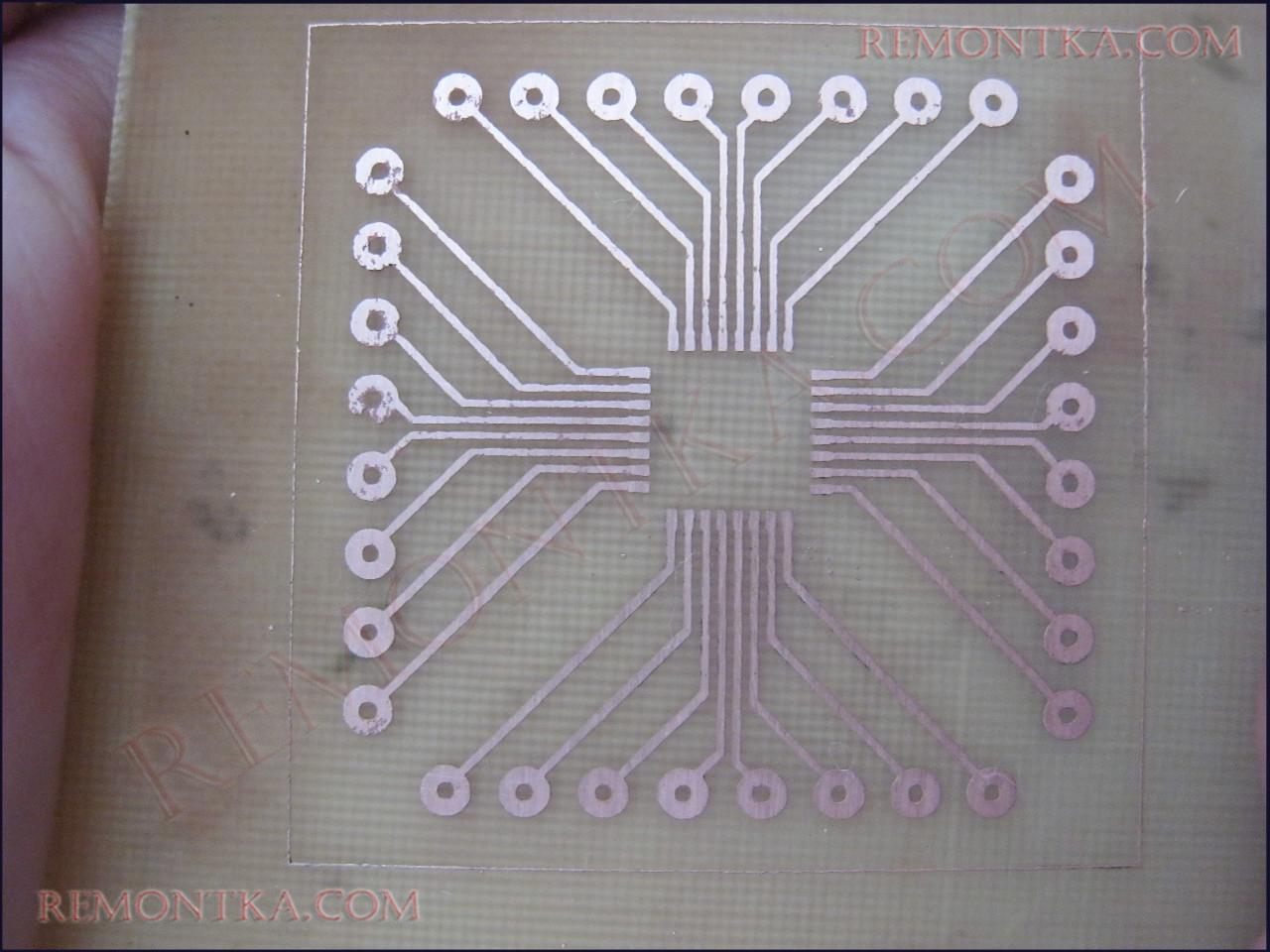

Должно получится вот так:

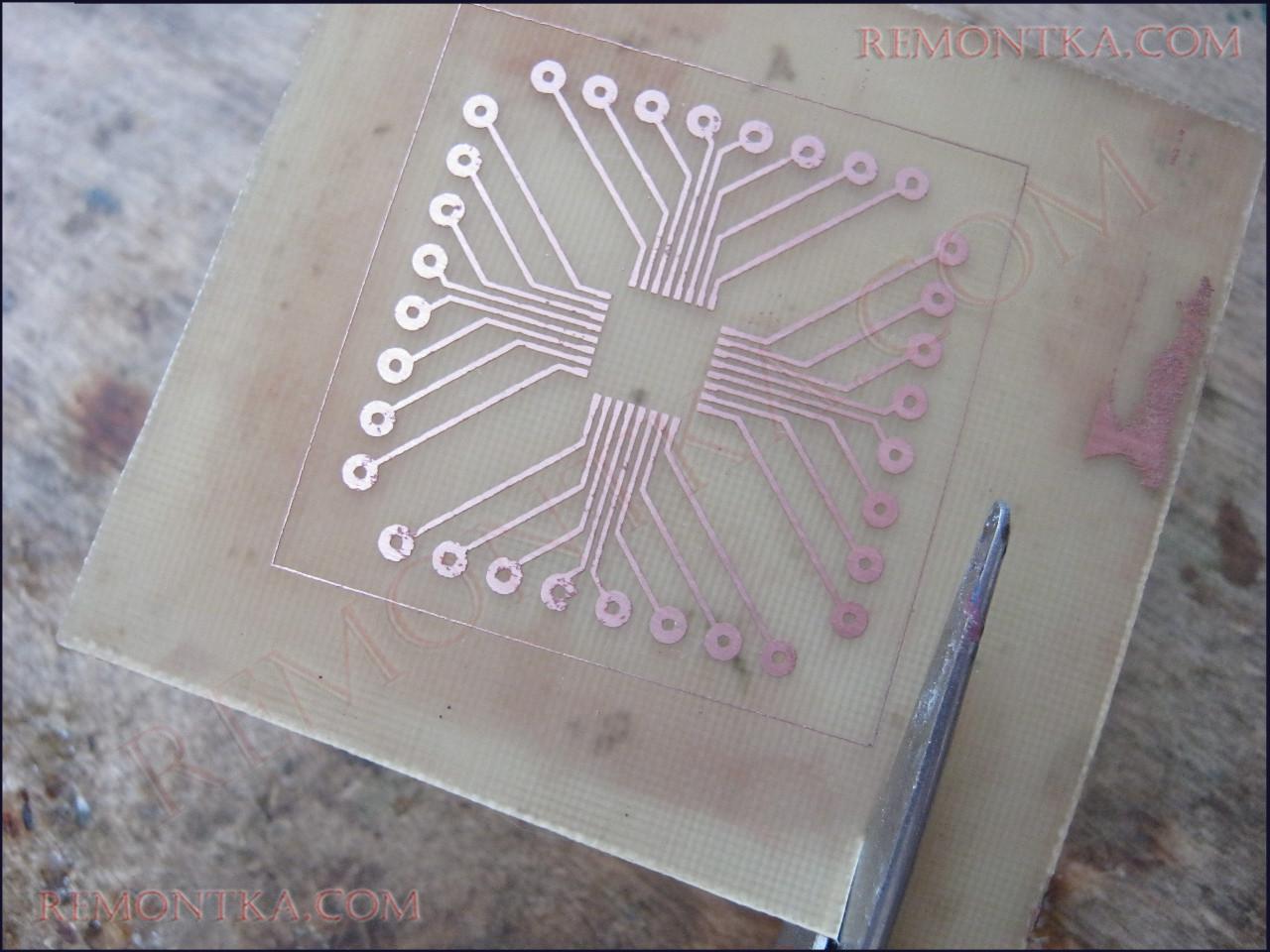

Так как у меня текстолит тонкий, то я беру простые ножницы и вырезаю платку по границе квадрата, который указал еще при печати в Sprint Layout

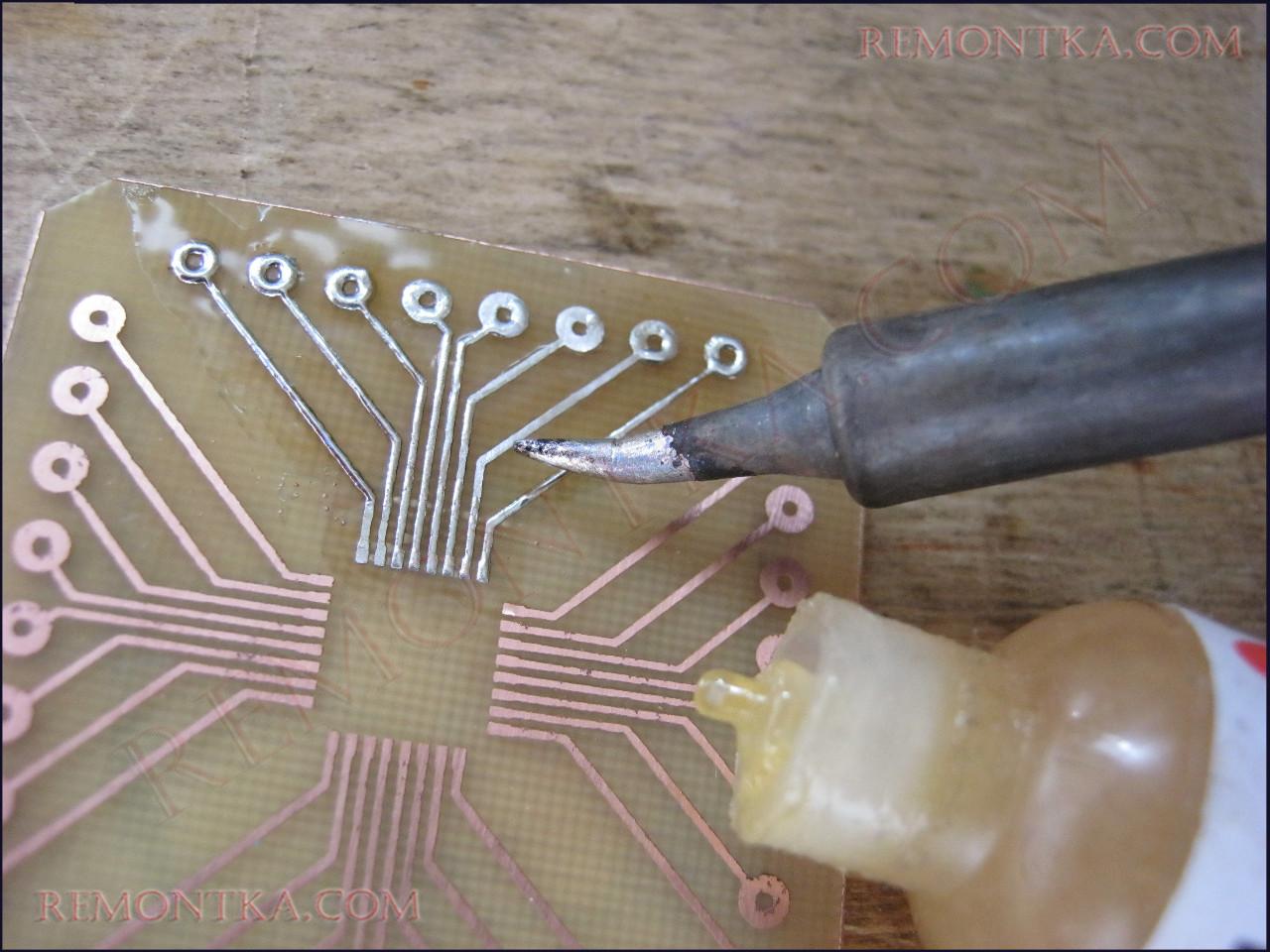

Теперь все это дело лудим припоем и гелевым флюсом для защиты медных дорожек от коррозии.

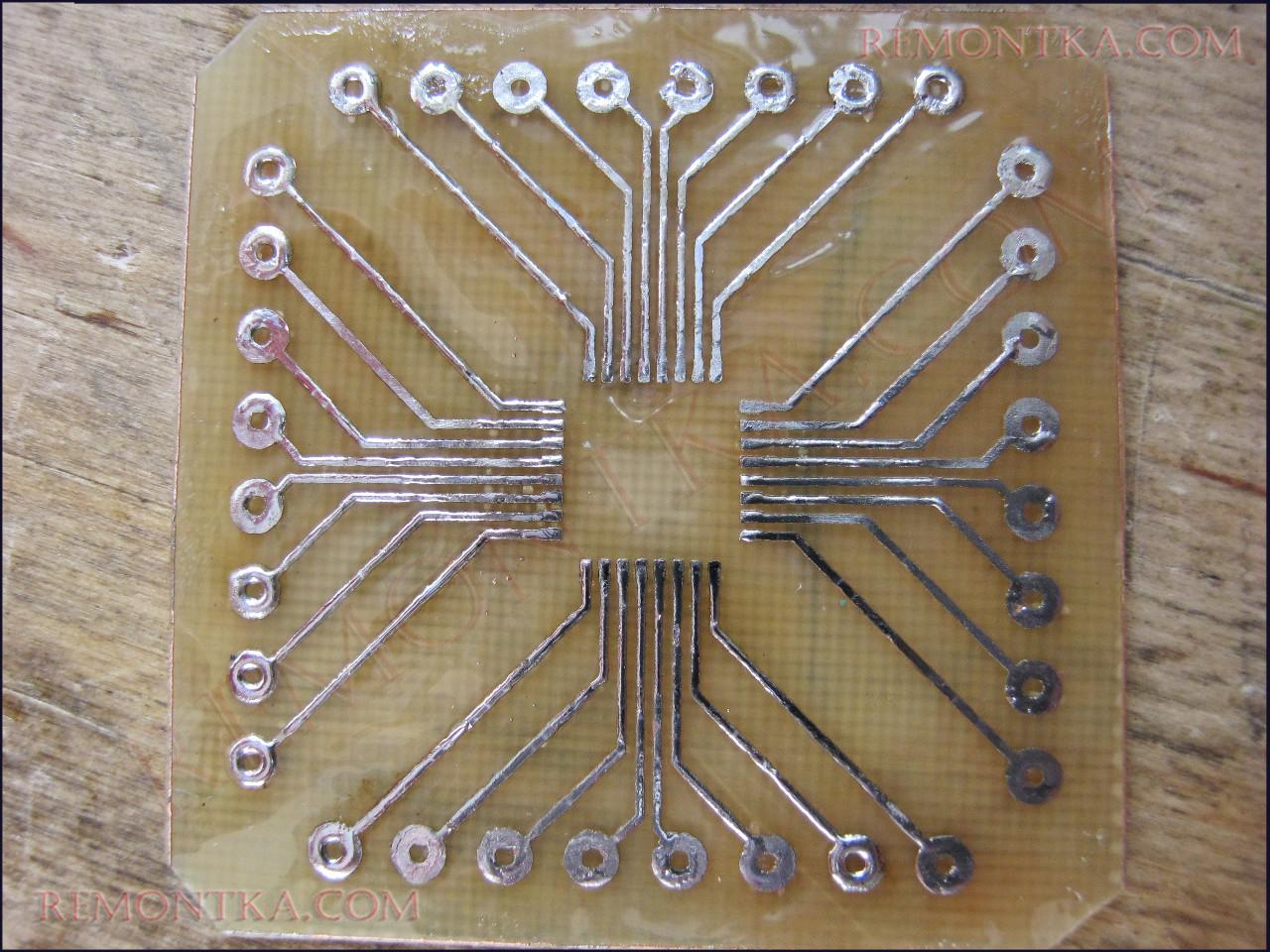

Получилось вот так:

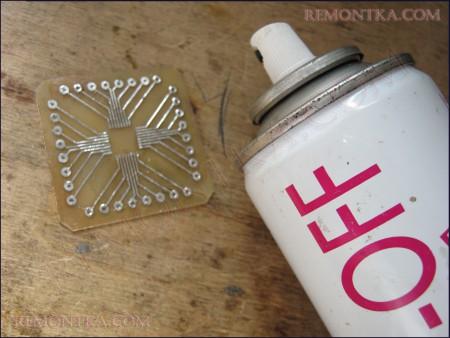

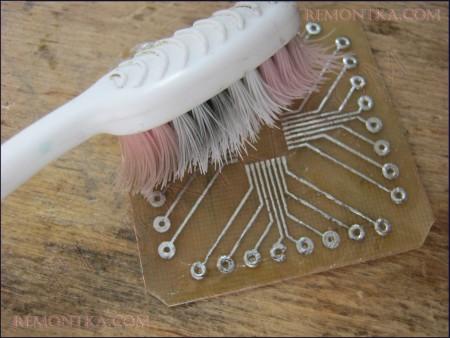

Теперь нам надо убрать этот липкий флюс. Для этого используем все тот же самый Fluх-Off или ацетон, прыскаем на платку и чистим ее с помощью зубной щетки.

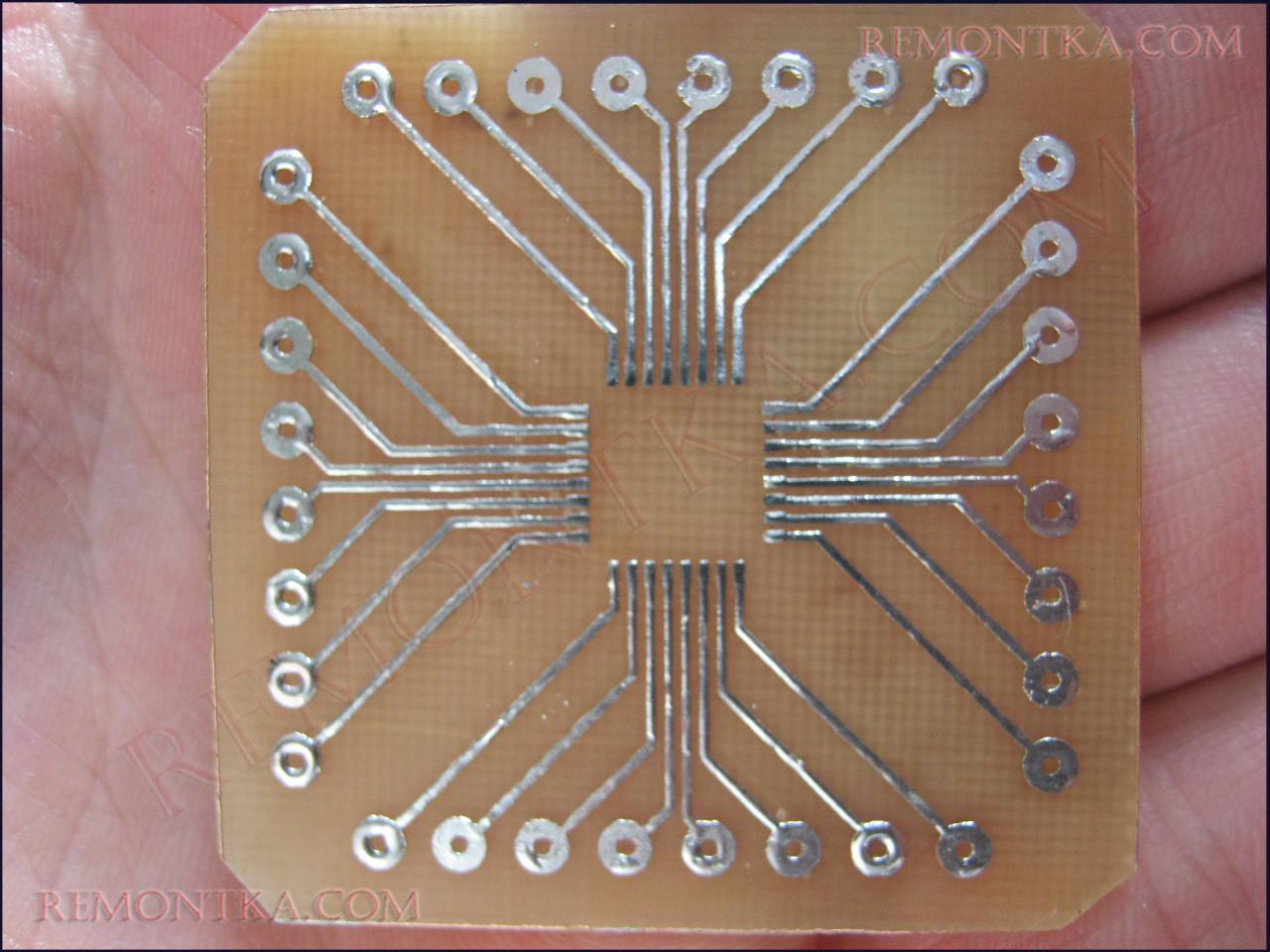

Ну вот почти готовая платка. Красота!

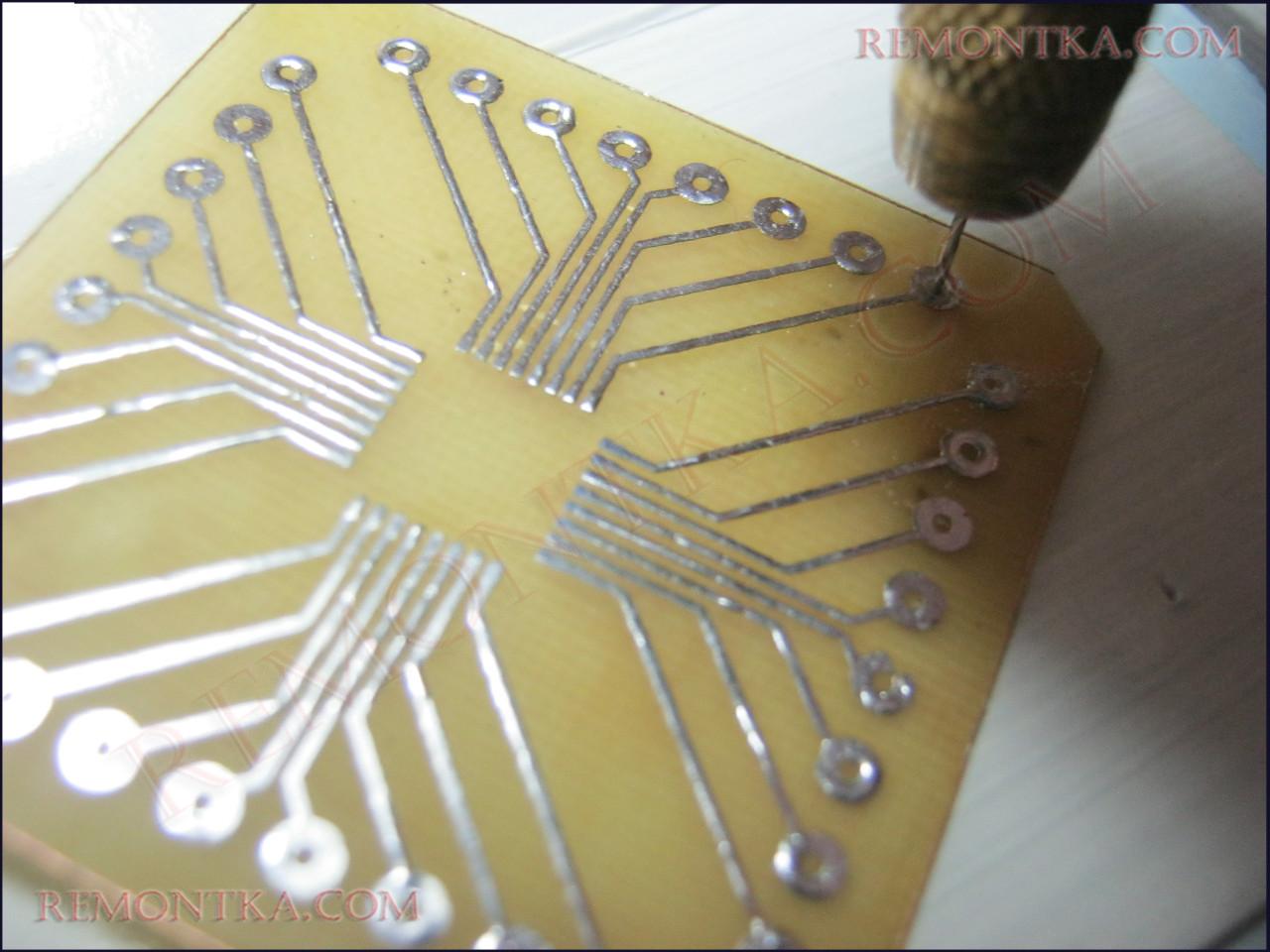

Остался окончательный штрих — сверление контактных площадок. Для этого берем нашу минидрель и самое тонкое сверло. В данном случае на 0,6 мм и сверлим этим сверлом все отверстия. Потом берем уже сверло на 1 мм и рассверливаем отверстия на 0,6 мм.

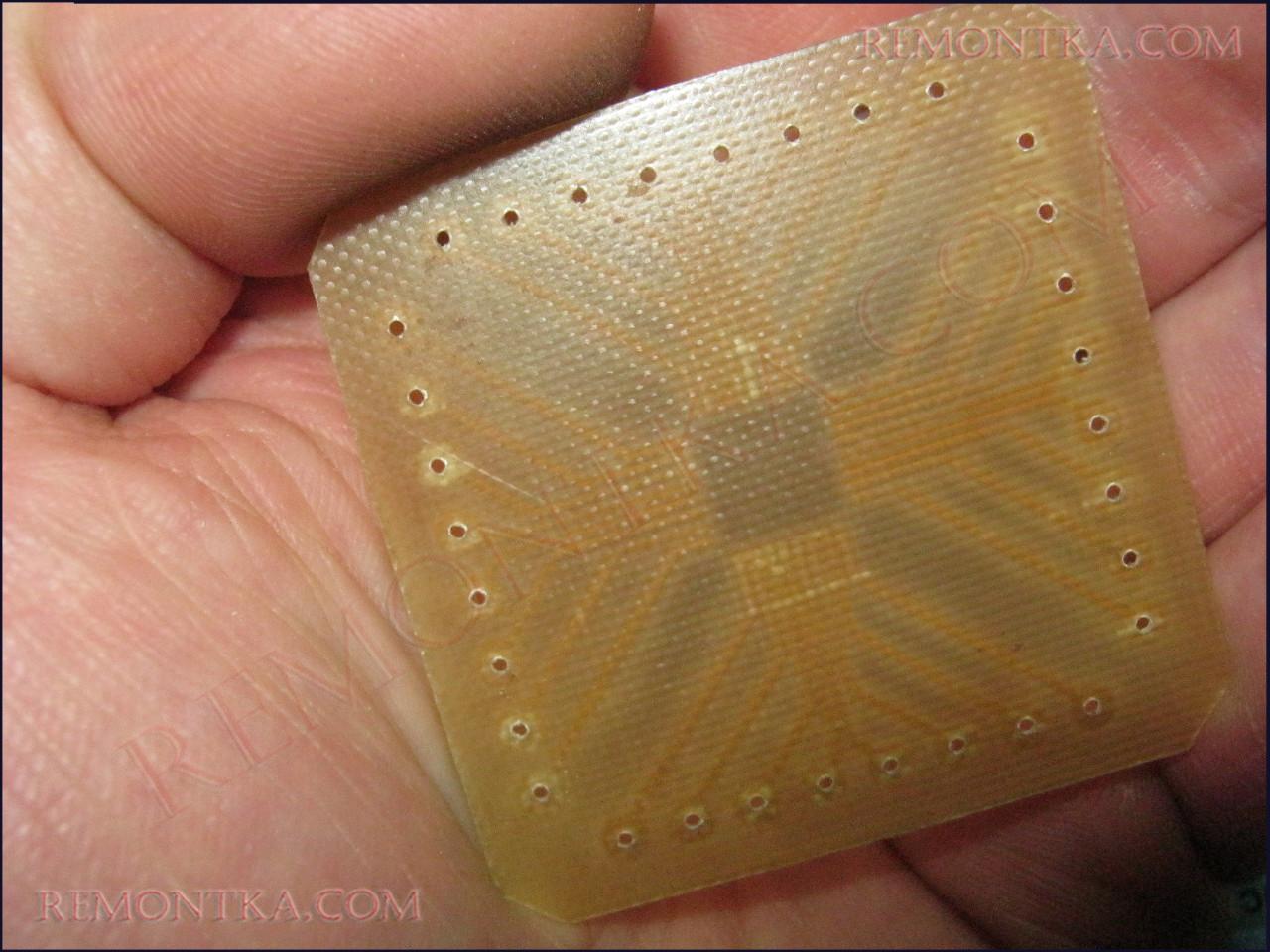

Проверяем нашу платку с другой стороны
Все замечательно! Теперь можно использовать нашу платку в свое удовольствие, запаяв микросхему на нее и припаяв провода в отверстия.
Заключение
В наше время ЛУТ становится все более и более популярным. Это, конечно же, связано с простотой и дешевизной данного метода. Некоторые заядлые электронщики умудряются получать ширину дорожки с помощью ЛУТ 0,3 и даже 0,2 (!) мм. Красота, надежность, малые габариты, удобство трассировки печатных проводников с помощью компьютера сделало ЛУТ по настоящему популярным среди радиолюбителей, а также среди маленьких фирм по производству радиоэлектронных устройств.
А какой кайф самостоятельно развести схему и собрать электронную безделушку по габаритам, которые диктуете вы с помощью ЛУТ! С помощью этой технологии вы можете использовать в своей плате SMD компоненты . ЛУТ действительно открывает нам дверь в микроэлектронику. Открывайте ее шире, не бойтесь!
