Ксеноновая лампа

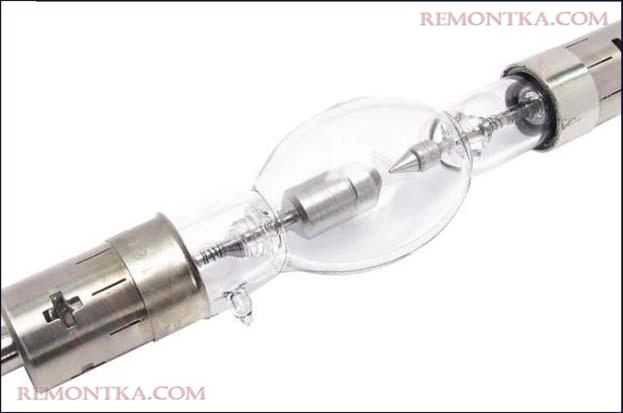

Ксеноновые лампы не так давно вторглись в нашу жизнь. Очень большую популярность они обрели благодаря автомобилям с ксеноновыми фарами. Самый главный козырь ксеноновых ламп — это их яркое свечение. Как же работает ксеноновая лампа? Любая ксеноновая лампа состоит из стеклянной герметизированной колбочки, заполненной газом ксеноном

Внутри газ ионизируется с помощью дугового разряда. Если кто не помнит, что такое дуговой разряд, вспомните школьный курс физики за восьмой класс. Думаю, все вы учились в нормальной школе, где есть адекватный учитель физики. Самый крутой прибор у учителя физики — это конечно же высоковольтный генератор. Может помните, крутишь-крутишь-крутишь и ба-бах! Маленькая молния! Так вот, эта маленькая молния и есть дуговой разряд.

Как только газ ионизировался после дугового разряда, он начинает светиться. Поэтому в ксеноновых лампах вы не найдете спираль накаливания, как у простых лампочек. В ксеноновых лампах светится сам газ ксенон.

[quads id=1]

Как зажечь ксеноновую лампу в домашних условиях

Не так давно с Китая пришел комплект ксенона. Для того, чтобы питать нашу лампочку, нам потребуется мощный 12-вольтовый блок питания либо автомобильный аккумулятор на 12 Вольт

Итак, рассмотрим три составляющие ксеноновых фар.

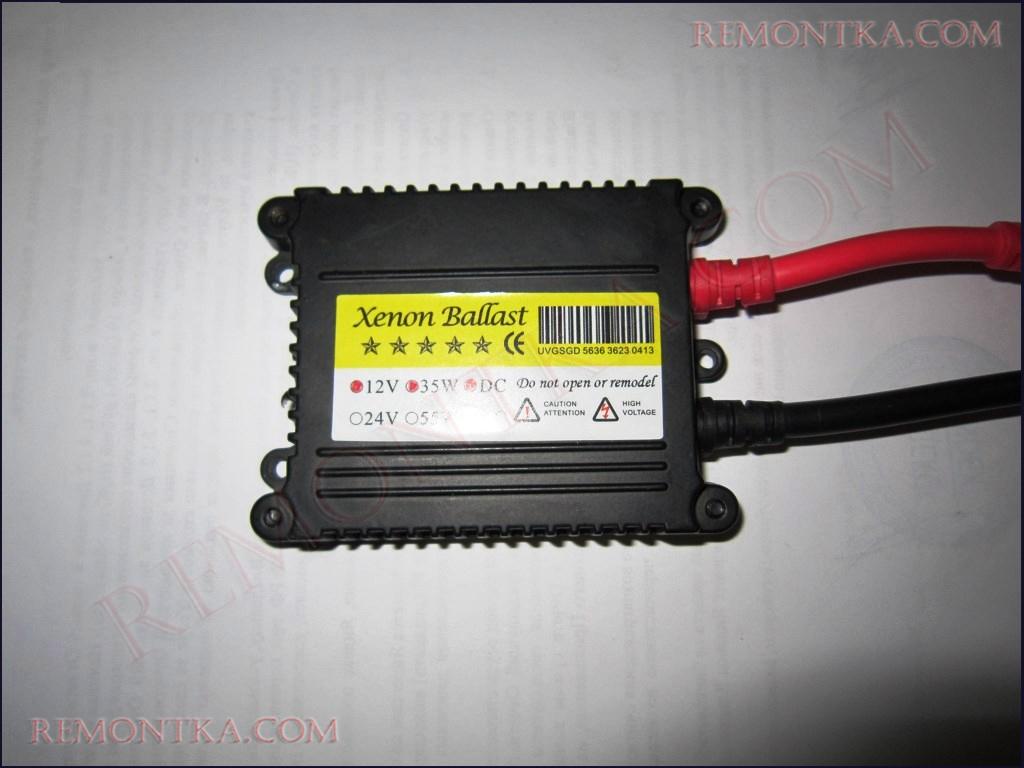

Это балласт

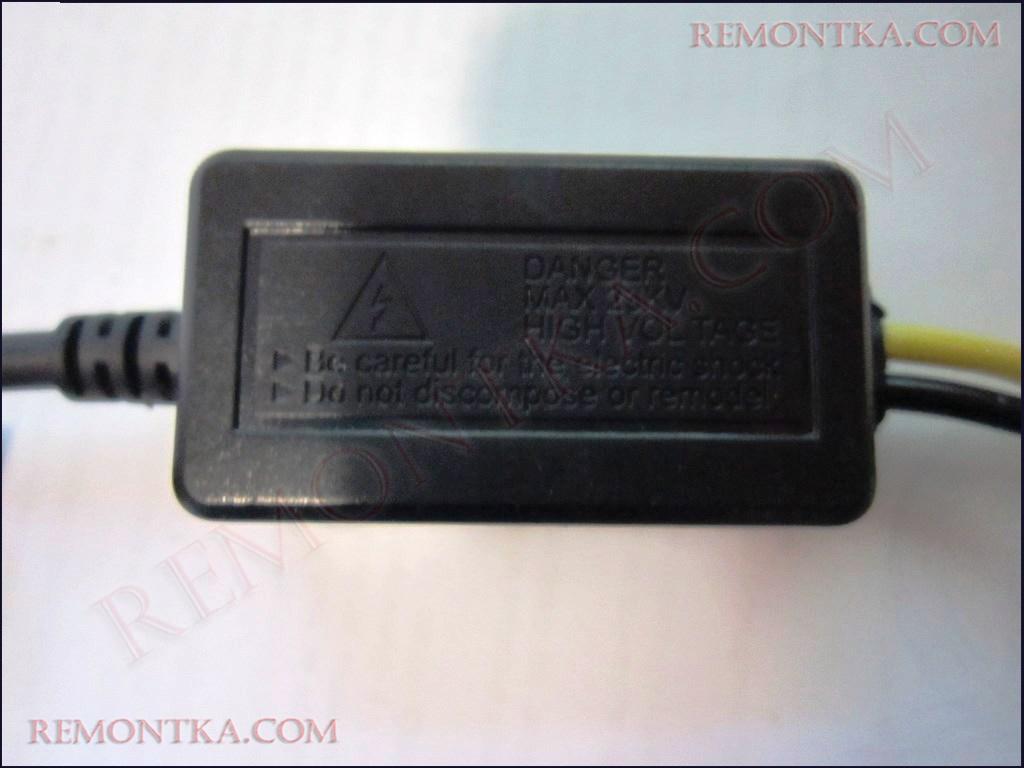

блок розжига

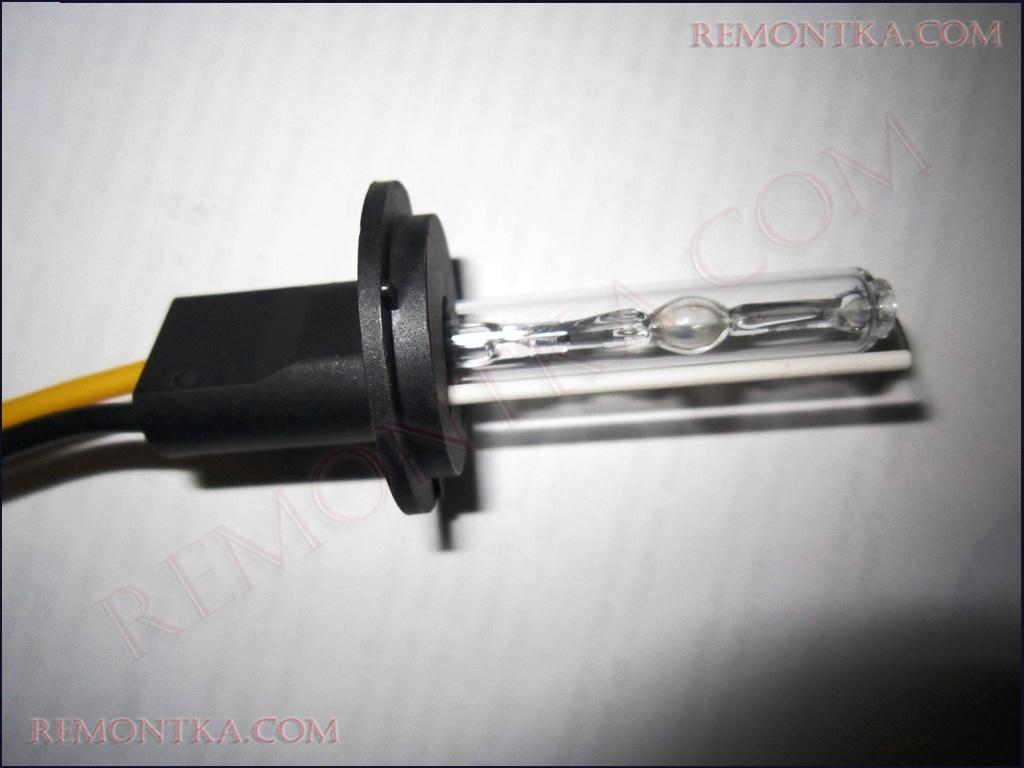

и сама ксеноновая лампочка

Как это все работает?

Для того, чтобы разжечь ксеноновую лампу, первым в дело идет блок розжига. Он создает напряжение до 25 000 Вольт(!) и ионизирует газ ксенон в течение 3-5 секунд.  А где есть ионы, там может течь электрический ток ;-). Не вздумайте вскрывать при светящейся лампочке блок розжига, иначе есть риск получить удар электрическим током!

После того, как лампа «раскочегарилась», в дело идет балласт. Он нужен для того, чтобы забирать на себя часть нагрузки и поддерживать лампу в светящемся состоянии, создавая для нее питание 80 Вольт  с частотой в 300-400 Герц. Процесс запуска ксеноновой лампы очень схож с  процессом запуска лампы дневного освещения. И тут и там используется электронный пускорегулирующий аппарат (ЭПРА), который осуществляет пуск и поддержание рабочего режима газоразрядных ламп.

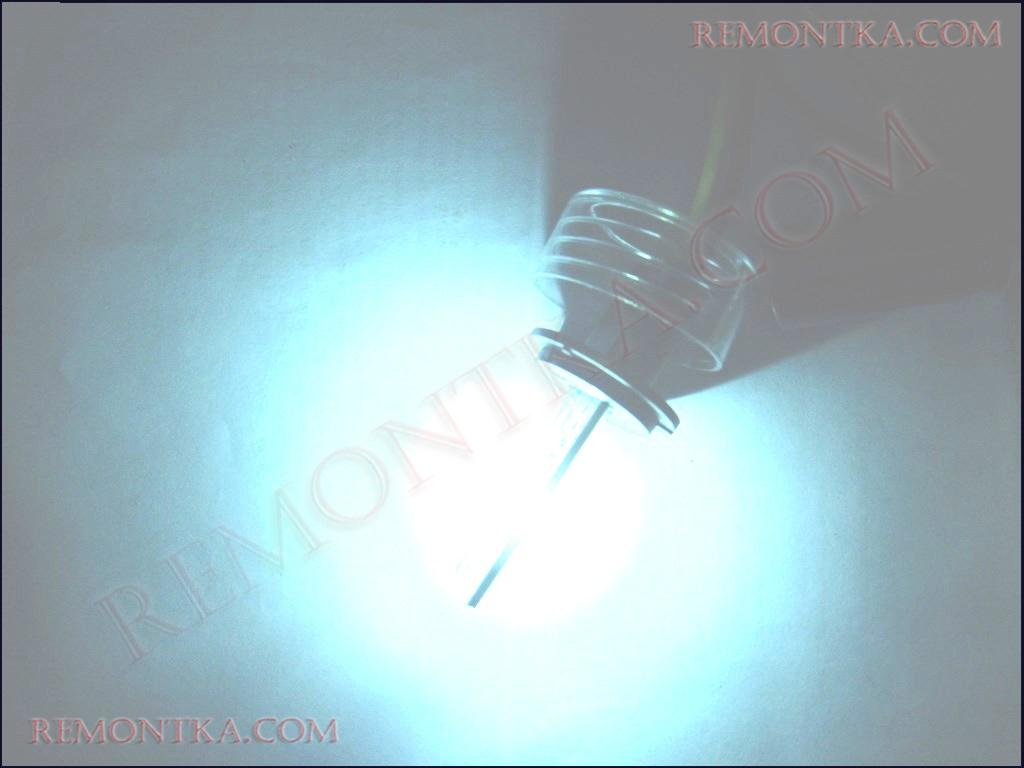

Собираем все как написано в китайской схеме подключения ксенона и включаем блок питания. Камера автоматически погасила яркость, иначе бы фотография была бы полностью засвечена. Если приглядеться, то можно заметить, что весь свет идет именно из середины лампы, где у нас находится колба с ксеноном

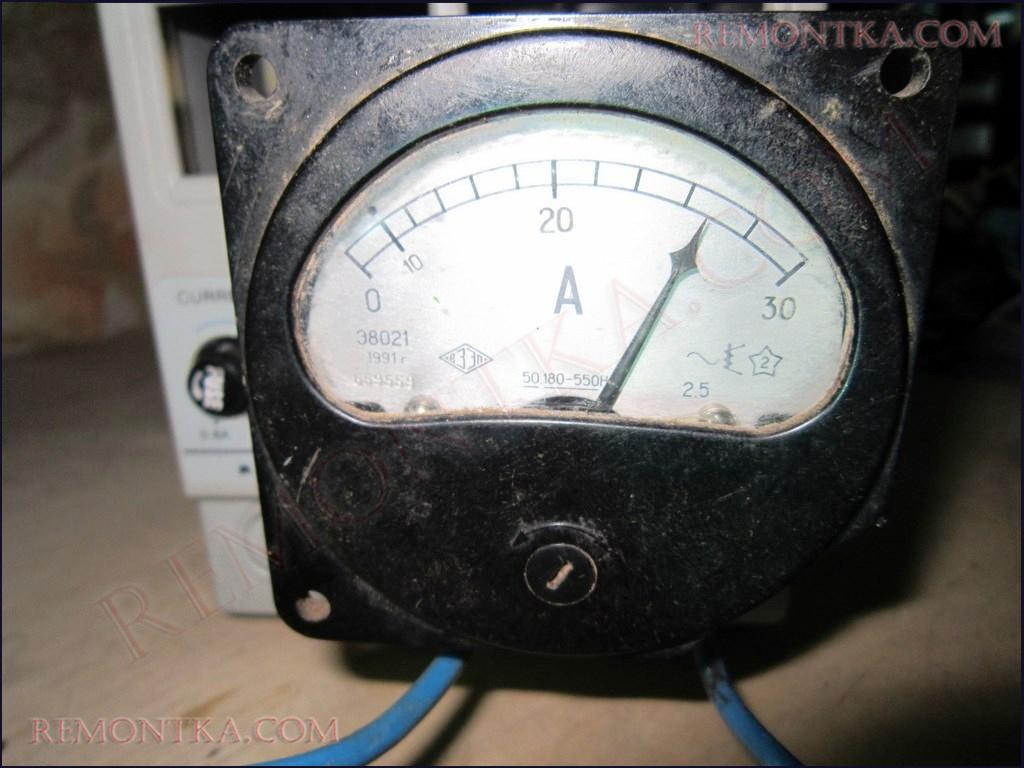

Итак, сколько же потребляет наша лампочка? P=UI , где U — напряжение, I — сила тока. На моем амперметре нет шунтирующего резистора, поэтому его показания делим на 10.

Получаем, что одна лампочка ксенона кушает 2,7 Ампера. Значит мощность, которую кушает лампочка составляет 13 х 2,7 = 35,1 Ватта. Неплохо)

Плюсы и и минусы ксеноновых ламп

Плюсы

• Малое потребление силы тока. Кушает  стандартная ксеноновая лампочка порядка не более 35 Ватт. Есть лампы и на 55 Ватт. Поверьте — это копейки!
• Яркость. Ксенон по яркости переплевывает даже галогенные лампы.
• Срок службы. Ксеноновые лампы светят от 2000-4000 часов, в отличие от галогенных ламп, которые светят максимум 500 часов.

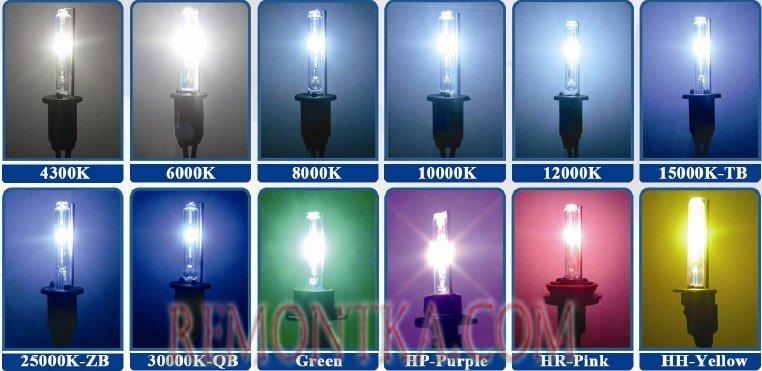

• Большой ассортимент ксенона по световой температуре. В основном используют холодный белый (6000К), так как его спектр излучения почти совпадает с солнечным. При выборе  ксенона не забудьте об этом параметре. Вот небольшая таблица:

Минусы

• Время розжига. В течение 3-5 секунд он будет моргать, а через секунд 30 начнет светить по полной.
• Необходимость блока розжига и балласта. Без них лампочка гореть не будет.
• Дороговизна. Комплект фар на авто, даже если заказывать с Китая, выходит не меньше 1500 рублей на момент написания статьи.

Заключение

В настоящее время идет борьба с самопальными ксеноновыми фарами, который устанавливают себе на ВАЗы типа крутые пацанчики. Думаю, все автолюбители помнят этот момент, когда навстречу едет такой крутой тип на своем тазике и светит прямо в глаза. В этот момент хочется проклинать все на свете, потому что даже с закрытыми глазами вы можете прочувствовать  всю мощь ксенона.

Но с другой стороны, если вы хотите сделать крутой и яркий прожектор, то почему бы не воспользоваться ксеноновой лампой? В среднем простой китайский ксенон будет светить 1000-2000 часов. 1000 часов — это 41 сутки подряд. Очень неплохой показатель.

Где купить ксеноновые фары

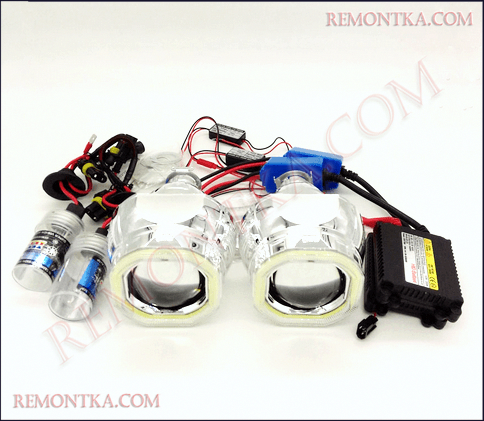

Комплект ксенона вы можете глянуть на Али здесь. Выбирайте на ваш вкус и цвет.

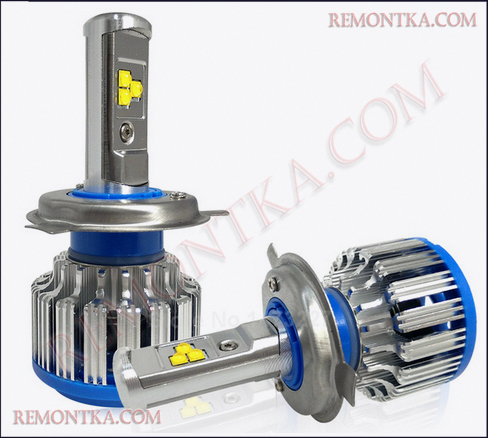

Сейчас также в тренде лампы на светодиодах:

Светят также ярко, как и ксенон, но здесь уже не надо заморачиваться насчет блока розжига и балласта.
