С появлением смартфонов уже у каждого на слуху слово «тачскрин».  Тачскрин — от англ. touch screen . Touch — касание, прикосновение, screen — экран. Следовательно, в дословном переводе: тачскрин — экран, к которому прикасаются.

В нашей статье мы будем менять тачик у китайского телефона

А с чего я решил, что у меня лопнул тачскрин? А  вдруг дисплей? Для того, чтобы узнать это, читаем начало этой статьи.

Виды тачскринов

Тачскрины бывают разных видов. В основном это резистивные и емкостные. Емкостные  тачскрины бывают с технологией мультитач и простые с одним прикосновением,  назовем монотач.  Яркий представитель мультитачей — это телефоны и планшеты Apple. Например, с помощью двух  пальцев мы можем увеличить или сузить картинку

На старых китайских и простых дешевых телефонах такое не прокатывает, потому что там используется резистивный тачскрин. Резистивный тачик состоит из стеклянной подложки и тонкой пленки.  На стекле и  на пленке имеется покрытие, которое обладает Сопротивлением . Стеклянная подложка и пленка отделены друг от друга  и нигде не замыкаются.

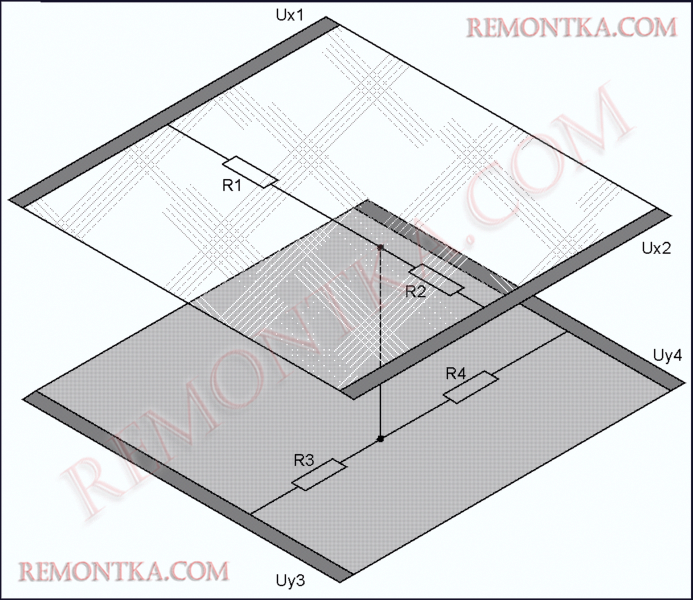

На рисунке ниже мы с вами видим  стеклянную подложку (снизу) и пленку (сверху).

Как только мы пальцем тыкаем в тачик, мы продавливаем пленку и она замыкается со стеклянной подложкой. Алгоритм работы происходит в две команды. Сначала на  Ux1 и на Ux2 контроллер подает напряжение ( в чем измеряется напряжение читай), в основном 5 Вольт. Uy3 и Uy4 в это время имеют нулевой потенциал, ну то есть земля. Таким образом определяется координата Х. Потом сразу же за первой командой происходит вторая команда: на Uy3 и на Uy4 подается 5 Вольт, а Ux1 и  Ux2 становятся землей. Таким образом, определяется координата У. Микроконтроллер анализирует все эти напряжения и выводит местоположение  нажатой точки, что в свою очередь на телефоне нажимается какая-либо кнопка.

Как различить резистивный и емкостной тачскрин?

Во-первых , если есть технология мультитач, то тачскрин по-любому емкостной.

Во-вторых, емкостной тач реагирует только на нажатие голым пальчиком. Ноготочком или палочкой здесь уже ничего не нажмешь, в отличие от резистивного тача. Резистивный тачскрин можно нажимать хоть спичкой.

В-третьих , при нажатии на резистивный тачскрин, чувствуется продавка пленки буквально на пол миллиметра в месте нажатия.  При нажатии на емкостной тачик ничего нигде не продавливается, кроме вашего пальца.

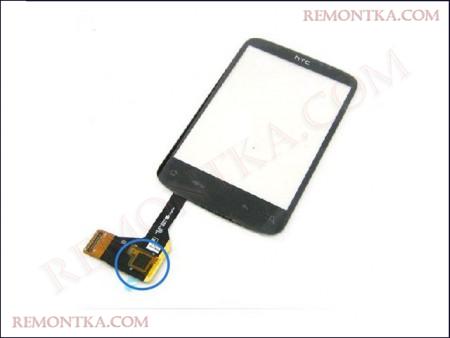

У китайских тачиков в основном 4 вывода: Х+,Х-,У+ и У-   Если вы увидите на шлейфе тачскрина какую-либо микросхему, то имейте ввиду, что это уже тачскрин с технологией «мультитач».

Меняем резистивный тачскрин на китайском телефоне

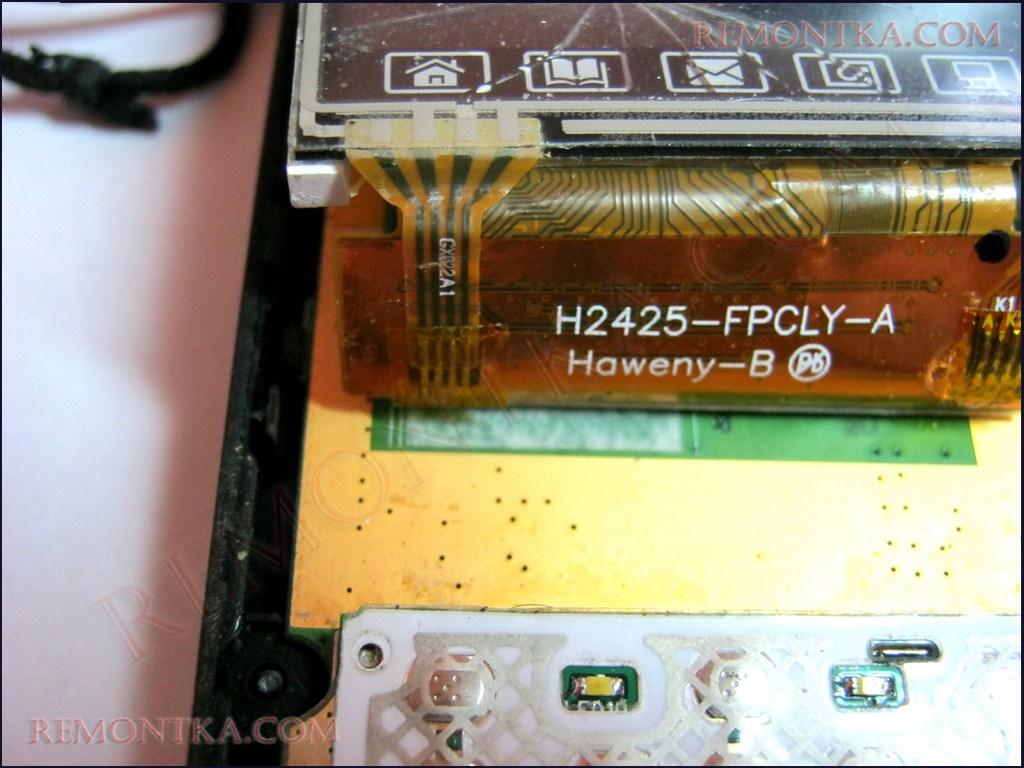

Ладно, ближе к делу. Первым делом надо аккуратно отпаять разбитый тачскрин. Не отгибайте до конца шлейф дисплея, а то контакты будут гнуться у самого основания пайки и переломают шлейф.

Смазываем капелькой гелевого флюса RMA-223 или FluxPlus

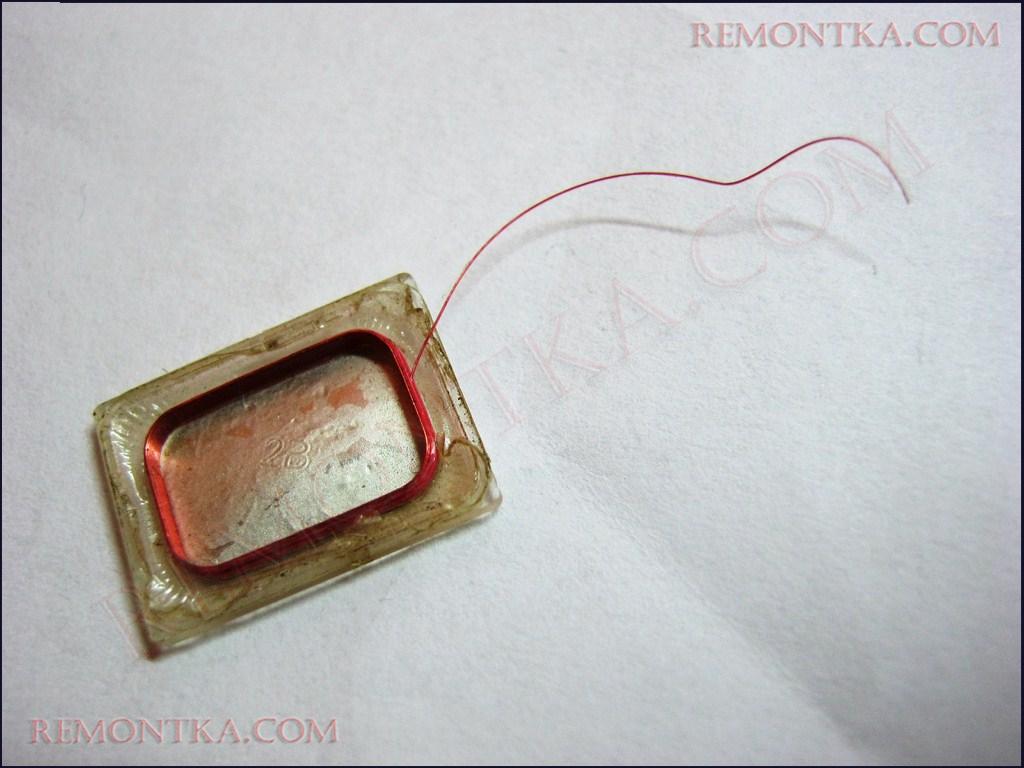

Ну что ж, будем кидать проводки.  В телефонах очень удобные проводки можно получить из гарнитуры телефона или его динамика, отслужившего свой век

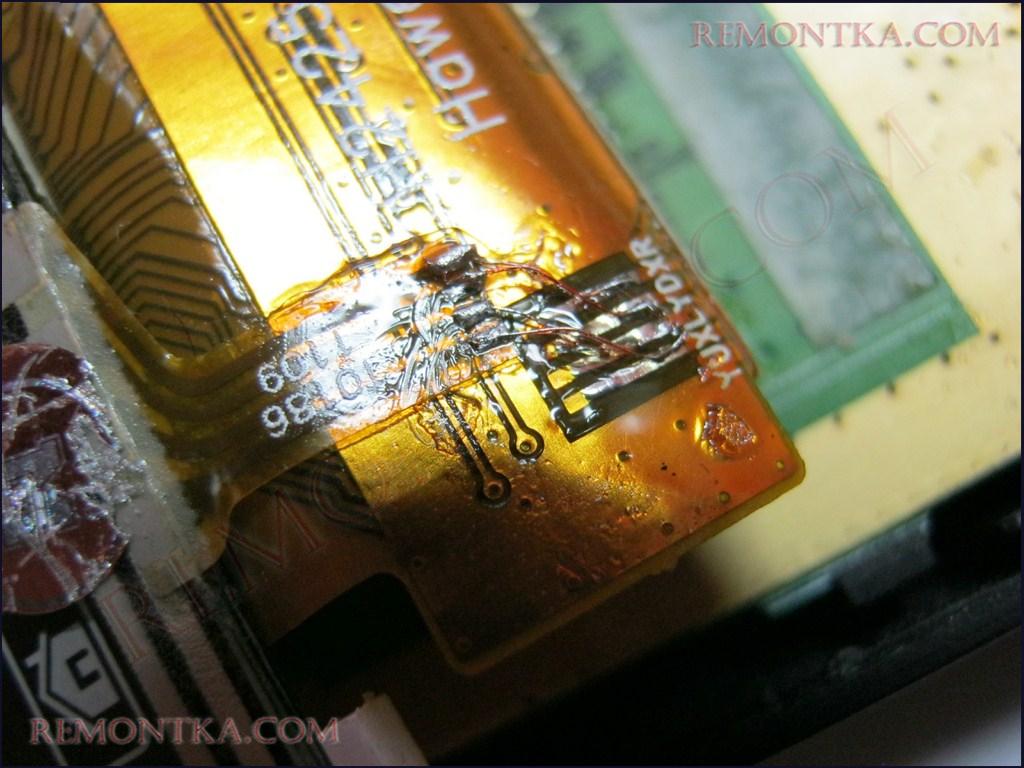

Кидаем проводочки и проверяем телефон. Не забываем все это дело почистить Flux-Off — ом , чтобы убрать остатки флюса.

Кстати, тачскрины на китайские телефоны можно подобрать абсолютно от другой модели. Главное, чтобы размеры тачскрина совпадали. Иногда бывает и такой косяк, что вроде бы запаяли, все чики-пуки, но вдруг обнаруживается, что при нажатии в одном месте дисплея срабатывает кнопка в другом месте. В основном это  так называемый «зеркальный» косяк. В этом случае меняем выводы тачскрина местами и добиваемся нормального правильного нажатия. Как только запаяли тачик,  желательно сразу же провести калибровку дисплея. Ищем в настройках телефона и калибруем.
