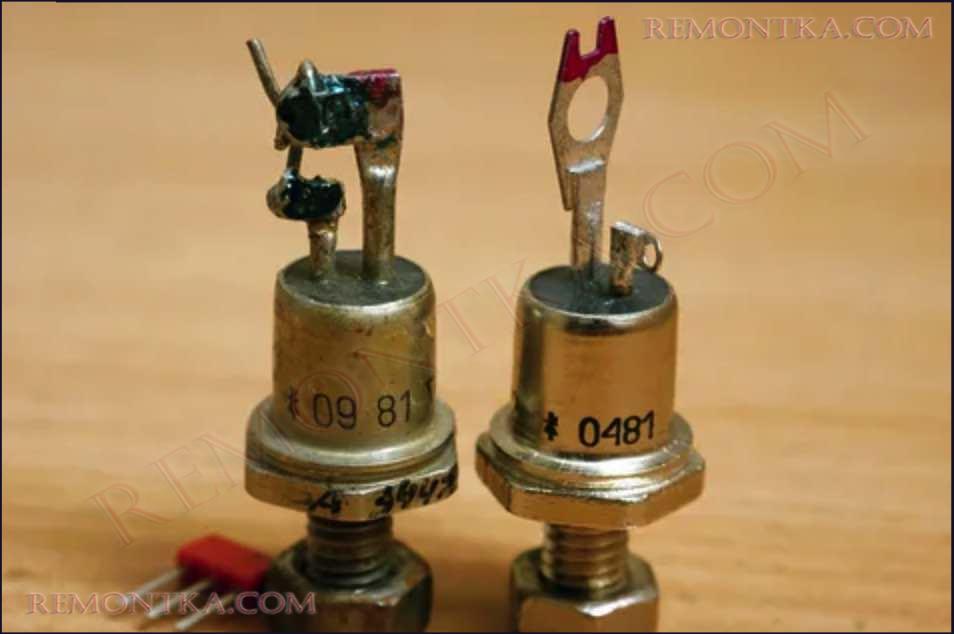

Фототиристор (ФТР) представляет из себя оптический электронный прибор, изготовленный из полупроводника и имеющий схожую схему построения с простым тиристором.

Отличительной особенностью данного прибора является тот факт, что его включения происходит не с помощью напряжения, а с помощью света, попадающего на него. Кроме того, следует отметить и возможность фототиристора преобразовывать энергию света в электро-импульс (этот процесс объясняется спектральной характеристикой и оптической чувствительностью кремния, из которого изготовлен наш инструмент).

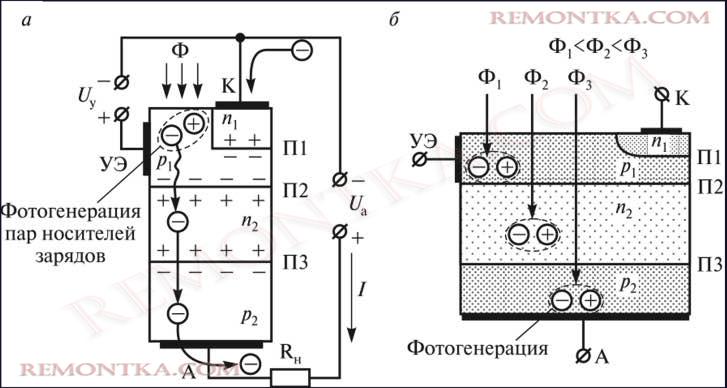

Схема фототиристора

Назначение фототиристора — преобразование энергии, как и тиристора , поэтому в конструкции и структуре этих приборов есть общие черты.

Как можно понять по рисункам а и б, ФТР состоит из следующих основных элементов:

• общего эмиттера;
• нескольких полупроводников, соединенных последовательно;
• управляющего электрода;

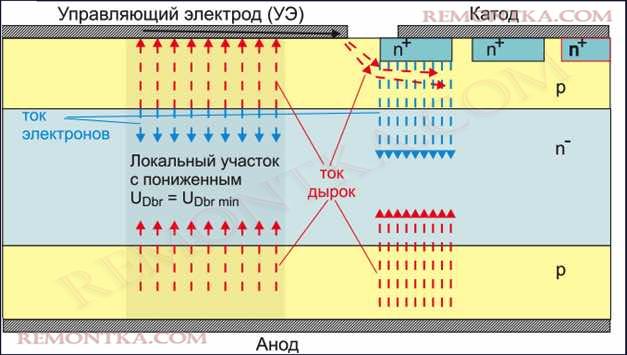

За защитную функцию в этой схеме отвечает четырехслойная структура:

Она контролирует пробои в случае возможного перенапряжения.

Принцип действия фототиристора

Включение фототиристора в работу, которое становится возможным лишь при подачи потока света на полупроводник, вызывает создание основной относительной пары электрического тока, что становится причиной возникновения общего оптического тока.

Контролировать начальную фазу работы фототиристора можно с помощью распознавания электрического сигнала и светового потока (при увеличении светового потока, напряжение на электродах становится меньше).

У ФТР есть сразу два стабильных положения, естественно, открытое и закрытое. Переходный процесс из одного положения в другое происходит благодаря скачку и солидному изменению сопротивления. Данный переход может объяснить причину столь высокого мощностного коэффициента у прибора, что позволяет ему быть полезным инструментом. Стоит отметить, что ФТР способен перейти в открытое положение лишь в случае высокого уровня светимости, который составляет 500-1900 ЛММ.

Если говорить о попадании оптического сигнала в области П1, П2, П3, то они регулируют напряжение на базе эмиттера (повышают или понижают ее).

Переходи и читай про автомобиль тесла .

А вот области n1, n2, p1 и p2, в свою очередь, перераспределяют внешнее напряжение, что заставляет функционировать еще прибор более эффективно.

Основные характеристики фототиристора

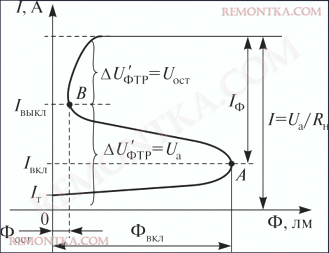

Световая характеристика управления

Энергетическая или световая характеристика управления ФТР — это зависимость оптического тока, который проходит через фототиристор, относительно значения потока света

Данная характеристика демонстрирует не только переходный процесс из одного устойчивого положения в другое: из закрытого в открытое, но и показывает возможность влияния световым потоком на напряжение.

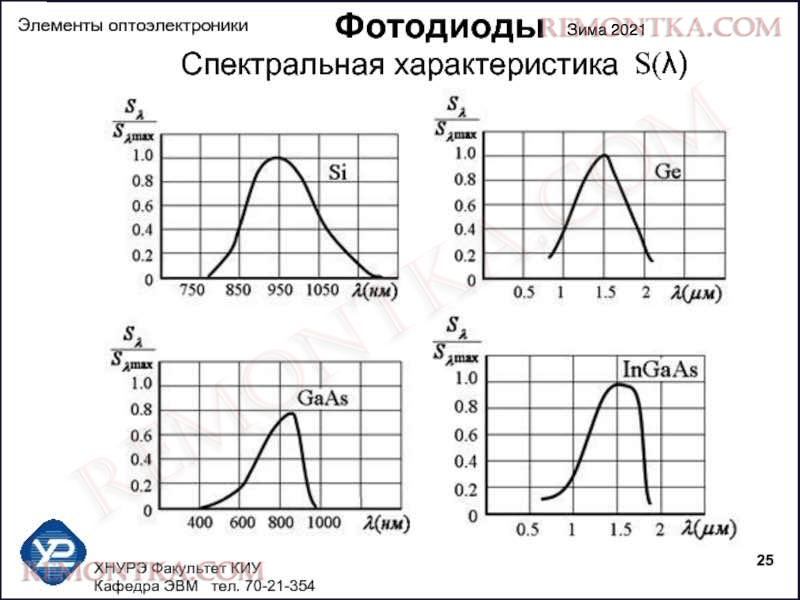

Спектральная характеристика управления

Спектральная характеристика управления ФТР — это зависимость оптической чувствительности относительно длины волны потока света.

Если говорить об области ответственности этой характеристики, то она определяет полупроводниковый материал изготовления прибора (говоря точнее, форма спектральной характеристики).

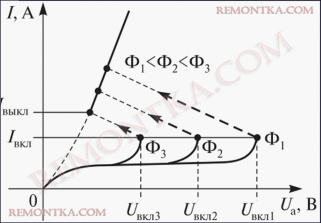

Вольт-амперная характеристика управления

Вольт-амперная характеристика управления ФТР — это зависимость тока относительно напряжений на аноде в разных потоках оптического излучения.

Вольт-амперная характеристика демонстрирует, что переключение фаз фототиристора происходит при уменьшении напряжения и увеличении светового потока.

Основные параметры фототиристора

К основным параметрам фототиристора относятся следующие физические величины:

1. U вкл. (напряжение при включении фототиристора);
2. U выкл. (напряжение при выключении фототиристора);
3. I вкл. ( сила тока при включении ФТР);
4. I выкл. (сила тока при выключении ФТР);
5. Ф пуск. (величина пускового потока);
6. t выкл. (временной отрезок отключения от работы ФТР);
7. I ном. (величина номинального тока);
8. I Т. (величина темнового тока)
9. U макс. (максимальное напряжение анода ФТР).

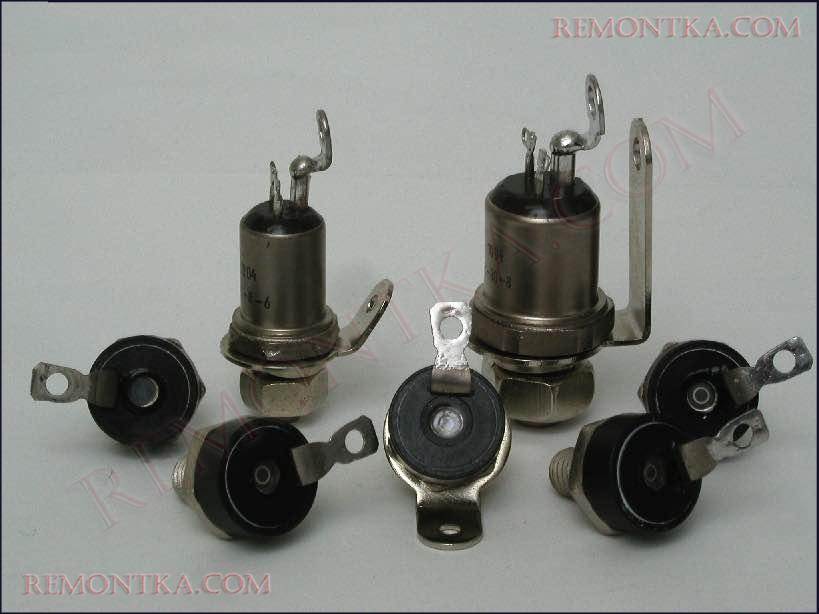

Достоинства фототиристора

Фототиристор является прибором, обладающим большим количеством достоинств и преимуществ, вот некоторые из них:

1. ФТР обеспечивает управленческий процесс импульса светы;
2. ФТР способен обеспечить высокий коэффициент полезности (КПД);
3. ФТР практически всегда способен выдерживать перегрузку напряжения и тока;
4. ФТР имеет устойчивую защиту от различных электромагнитных помех;
5. ФТР имеет гальваническую развязку;
6. Фототиристор не требует долгого и частого технического обслуживания;
7. Фототиристор прост и эффективен в использовании.

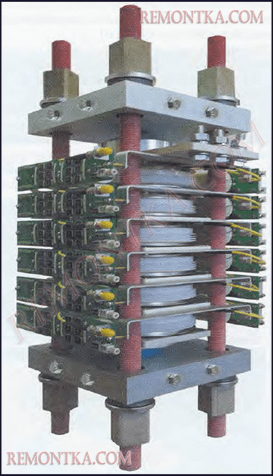

Применение фототиристора

В силу того, что фототиристор с помощью оптического луча способен подчинить своему управлению и регуляции различные мощности, его широкое применение не должно вас смущать.

Итак ФТР используется:

• В преобразовательных устройствах для нагрузочной коммутации (процесс изменения нескольких параметров электрической цепи);

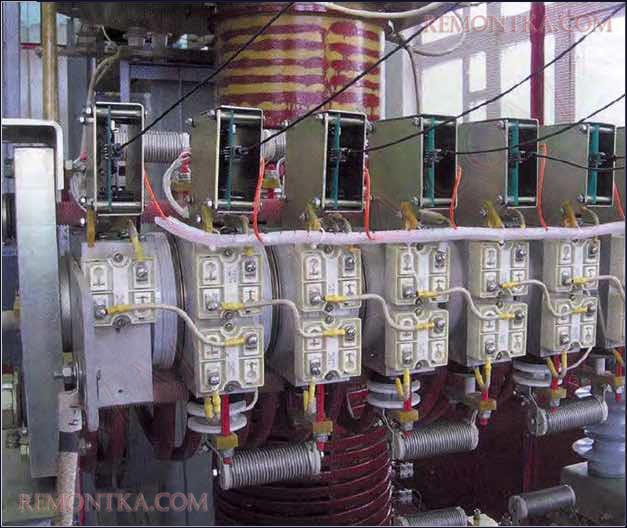

• В роли тиристорных ключей импульса при высоких напряжениях;
• В цепях электротока в качестве энергосберегающего преобразователя;

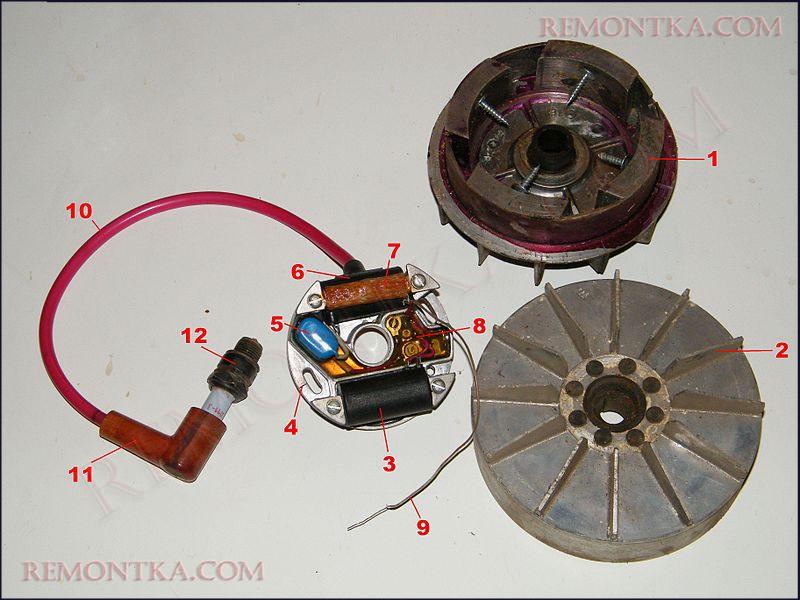

• В электронном зажигании
