Все вы знаете, что с помощью электрического тока можно нагревать какие-либо предметы. Это может быть паяльник, электрочайник, утюг, фен, различного рода обогревашки и тд. Но слышали ли вы, что с помощью электрического тока можно охлаждать? «Ну а как же, например, бытовой холодильник» — скажите вы. И будете не правы. В бытовом холодильнике электрический ток  оказывает только вспомогательную функцию: гоняет фреон по кругу.

Что такое элемент Пельтье

Но существуют ли такие радиоэлементы, которые при подаче на них электрического тока вырабатывают холод ? Оказывается существуют ;-). В 1834 году французский физик Жан Пельтье обнаружил поглощение тепла при прохождении электрического тока через контакт двух разнородных проводников. Или, иными словами,  в этом месте наблюдалась пониженная температура . Ну и как положено в физике, чтобы не придумывать новое название этому эффекту, его называют в честь того, кто его открыл. Открыл что-то новое? Отвечай за базар)). С тех пор зовется такой эффект эффектом Пельтье .

Ну и как тоже ни странно, элемент, который вырабатывает холодок, называют элементом Пельтье . Элемент Пельтье — это термоэлектрический преобразователь , принцип действия которого основан на эффекте Пельтье — возникновении разности температур при протекании электрического тока. В англоязычной литературе элементы Пельтье обозначаются TEC (от англ. T hermo E lectric C ooler — термоэлектрический охладитель).

Практический опыт с элементом Пельтье

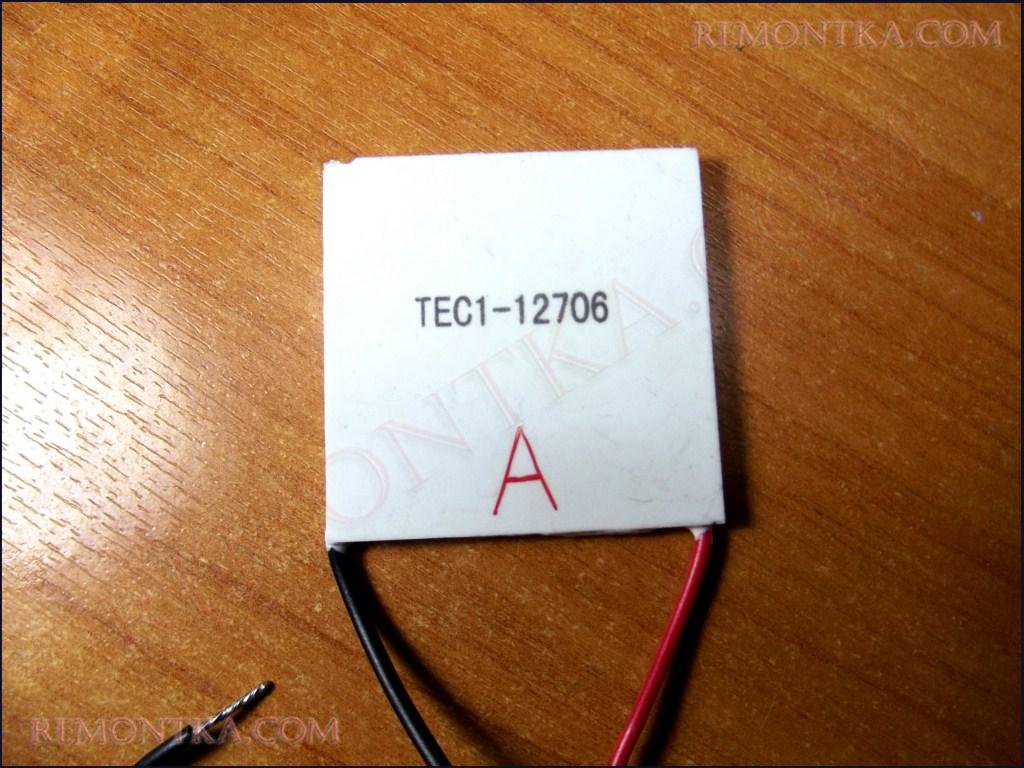

Выглядеть он может по-разному, но основной его вид — это прямоугольная или квадратная площадка с двумя выводами.  Сразу же отметил сторону «А» и сторону «Б» для дальнейших экспериментов

Почему я пометил стороны?

Вы думаете, если мы просто тупо подадим напряжение на этот элемент, он у нас будет полностью охлаждаться? Не хочу вас разочаровывать, но это не так… Еще раз внимательно читаем определение про элемент Пельтье. Видите там словосочетание «разности температур»? То то и оно. Значит, у нас какая-то сторона будет греться, а какая-то охлаждаться. Нет в нашем мире ничего идеального.

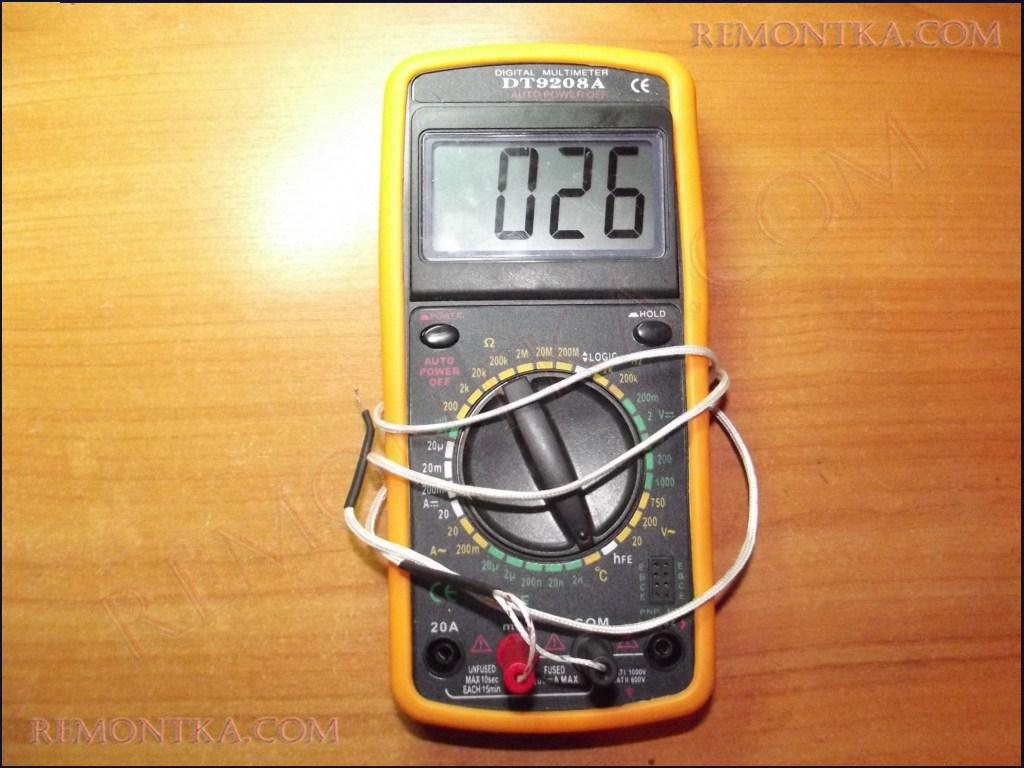

Для того, чтобы определить температуру каждой стороны элемента Пельтье, я буду использовать мультиметр , который шел в комплекте с термопарой

Сейчас он показывает комнатную температуру. Да, у меня тепло ;-).

Для того, чтобы определить, какая сторона элемента Пельтье греется, а какая охлаждается, для этого цепляем красный вывод на плюс, черный — на минус и подаем чуток напряжения , вольта два-три. Я узнал, что у меня сторона «А» охлаждается, а сторона «Б» греется, пощупав их рукой. Если перепутать полярность , ничего страшного не случится. Просто сторона А будет нагреваться, а сторона Б охлаждаться, то есть они поменяются ролями.

Пока ты тут, узнай что такое твердотельное реле ! Это бесплатно.

Итак, номинальное (нормальное) напряжение для работы элемента Пельтье — это 12 Вольт. Так как  я подключил на красный  — плюс, а на черный — минус, то у меня сторона Б греется. Давайте замеряем ее температуру.  Подаем напряжение 12 Вольт и смотрим на показания мультиметра:

77 градусов по Цельсию — это не шутки. Эта сторона нагрелась так, что когда ее трогаешь, она обжигает пальцы.

Поэтому главной фишкой использования элемента Пельтье в своих электронных устройствах является большой радиатор . Желательно, чтобы радиатор обдувался вентилятором. Я пока что взял радиатор от усилителя, который  дали в ремонт. Намазал термопасту КПТ-8 и прикрепил элемент Пельтье к радиатору.

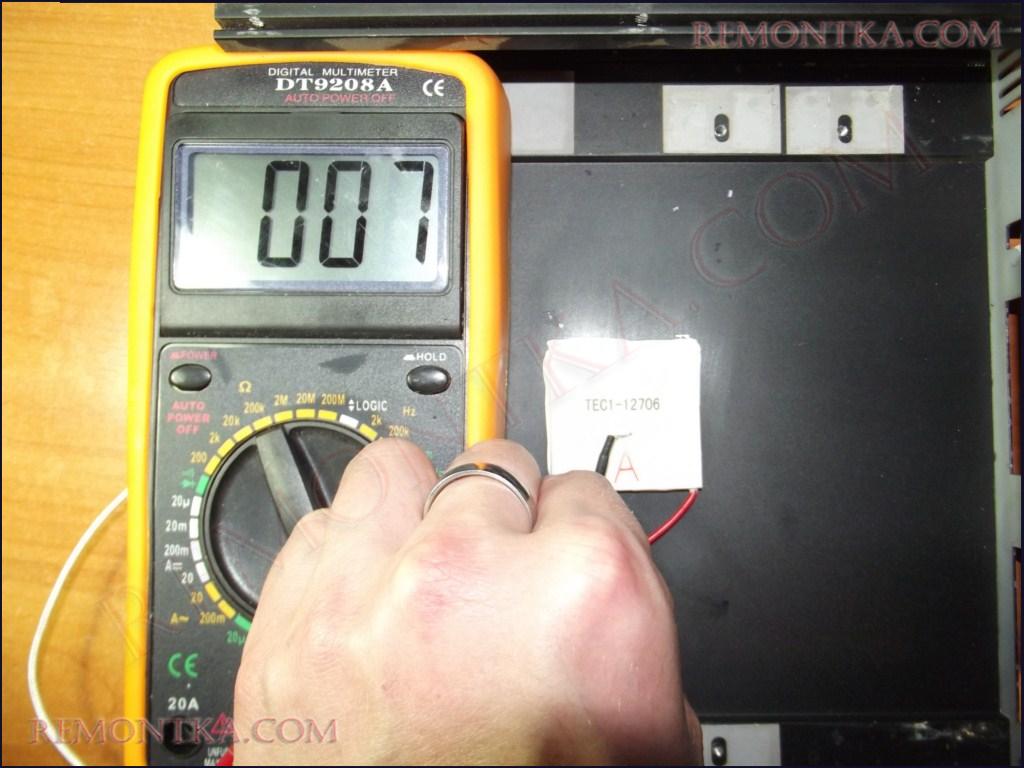

Подаем 12 Вольт и замеряем температуру стороны А:

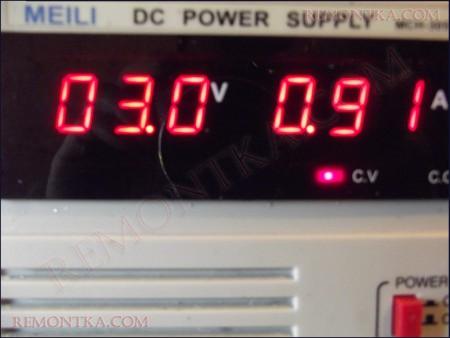

Повышаю напряжение до 3 Вольт

Кушает уже почти 1 Ампер.

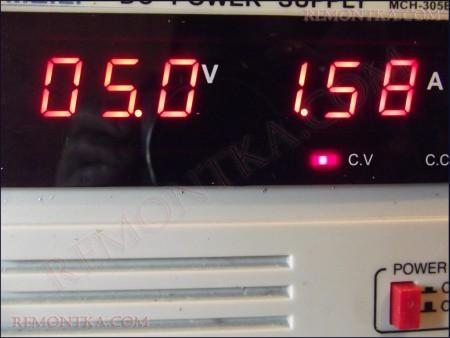

Повышаю до 5 Вольт

Чуть больше полтора Ампера.

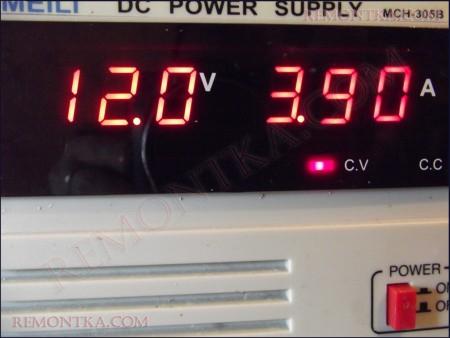

Даю 12 Вольт, то есть его рабочее напряжение:

Жрет уже почти 4 Ампера! Грабеж).

Давайте грубо посчитаем его мощность. 4х12=48 Ватт. Это даже больше, чем 40 Ваттная лампочка, которая висит у вас в кладовке). Если элемент Пельтье такой прожорливый, целесообразно ли из него делать бытовые холодильники и холодильные камеры? Конечно же нет! Такой холодильник у вас будет жрать Киловатт 10 не меньше! Но зато есть один маленький плюс — он будет абсолютно бесшумен :-). Но если нет никакой возможности, то делают холодильники даже из элементов Пельтье. Это в основном  мини холодильники для автомобилей. Также элемент Пельтье некоторые используют для охлаждения процессора на ПК. Получается  очень эффективно, но по энергозатратам лучше все-таки ставить старый добрый вентилятор.

Где купить элемент Пельтье

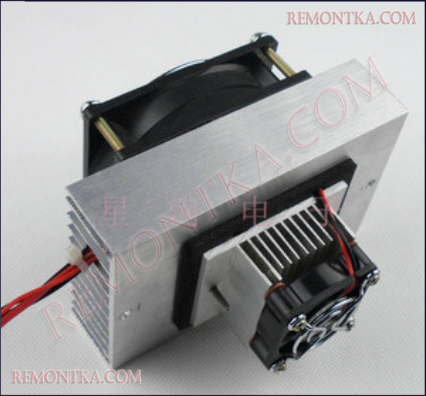

На Али можно найти даже мини-кондиционер из элемента Пельтье вот по этой ссылке.

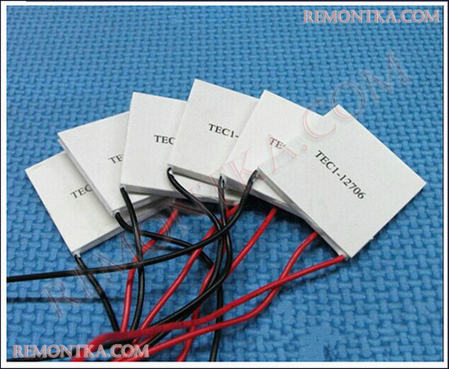

На Али этих элементов Пельтье можете выбрать сколь душе угодно!
