Потери на гистерезис и вихревые токи

Во время перемагничивания магнитных материалов переменным магнитным полем, часть энергии магнитного поля, участвующего в процессе перемагничивания, теряется. На единицу массы определенного магнитного материала в форме тепла рассеивается определенная часть мощности, которую называют «удельные магнитные потери».

Удельные магнитные потери включают в себя динамические потери, а также потери на гистерезис. К динамическим потерям относятся потери, вызываемые вихревыми токами (индуцируемыми в материале) и магнитной вязкостью (так называемое магнитное последействие). Потери же на магнитный гистерезис объясняются необратимыми перемещениями границ доменов.

Силовой трансформатор на опоре ВЛ

Каждому магнитному материалу соответствует своя величина потерь на гистерезис, пропорциональная частоте перемагничивающего магнитного поля, а также площади гистерезисной петли данного материала.

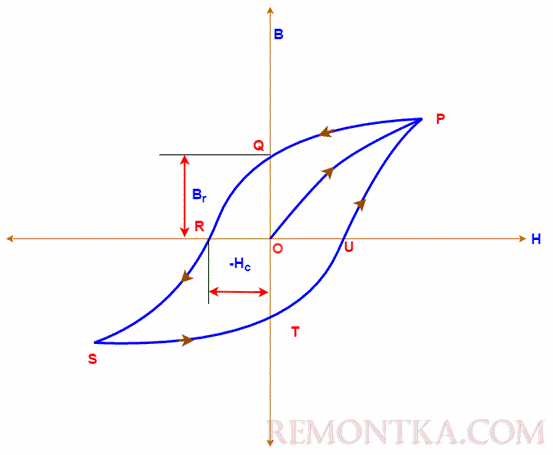

Петля гистерезиса:

Петля гистерезиса

Для нахождения мощности потерь связанных с гистерезисом в единице массы (в Вт/кг) используется следующая формула:

Мощность потерь на гистерезис

Для снижения гистерезисных потерь, чаще всего прибегают к применению таких магнитных материалов, коэрцитивная сила которых мала, то есть материалов с тонкой петлей гистерезиса. Такой материал отжигают, чтобы снять напряжения внутренней структуры, уменьшить количество дислокаций и иных дефектов, а также укрупнить зерно.

Вихревые токи также вызывают необратимые потери. Они связаны с тем, что перемагничивающее магнитное поле индуцирует ток внутри перемагничиваемого материала. Потери вызываемые вихревыми токами, соответственно, зависят от электрического сопротивления перемагничиваемого материала и от конфигурации магнитопровода.

Таким образом, чем значительнее удельное сопротивление (чем хуже проводимость) магнитного материала, тем меньшими окажутся потери, вызываемые вихревыми токами.

Потери на вихревые токи пропорциональны частоте перемагничивающего магнитного поля в квадрате, поэтому в устройствах работающих на достаточно высоких частотах неприменимы магнитопроводы из материалов с высокой электрической проводимостью.

Оценить мощность потерь на вихревые токи для единицы массы магнитного материала (в Вт/кг) можно воспользовавшись формулой:

Мощность потерь на вихревые токи

Мощность потерь на вихревые токи для листовых материалов

Так как количественно потери на вихревые токи зависят от квадрата частоты, то для работы в области высоких частот необходимо прежде всего принимать во внимание потери именно на вихревые токи.

Для минимизации этих потерь стараются использовать магнитопроводы с более высоким электрическим сопротивлением.

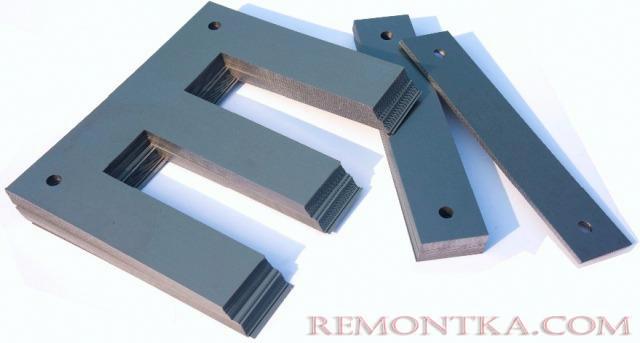

Чтобы сопротивление увеличить, сердечники набирают из множества взаимно изолированных листов ферромагнитного материала с достаточно высоким собственным удельным электрическим сопротивлением.

Шихтованный магнитопровод

Порошкообразный магнитный материал прессуют с диэлектриком, дабы частички магнитного материала оказались отделены друг от друга частичками диэлектрика. Так получают магнитодиэлектрики.

Еще вариант — применение ферритов — особой ферримагнитной керамики, отличающейся высоким удельным электрическим сопротивлением, близким к сопротивлению диэлектриков и полупроводников. Фактически ферриты являются твердыми растворами оксида железа с оксидами некоторых двухвалентных металлов, что можно описать обобщенной формулой:

Ферриты

С уменьшением толщины листа металлического материала, соответственно уменьшаются и потери вызываемые вихревыми токами. Но одновременно растут потери связанные с гистерезисом, ибо с утончением листа размер зерна также уменьшается, а значит растет коэрцитивная сила.

Практически с ростом частоты потери на вихревые токи увеличиваются сильнее нежели потери на гистерезис, в этом можно убедиться, сравнив две первые формулы. И на определенной частоте потери на вихревые токи начинают все более преобладать над потерями на гистерезис.

Это значит, что хотя толщина листа и зависит от рабочей частоты, тем не менее для каждой частоты должна быть подобрана определенная толщина листа, с которой будут минимизированы магнитные потери в целом.

Обычно магнитным материалам свойственно запаздывание изменения собственной магнитной индукции в зависимости от длительности действия перемагничивающего поля.

Данное явление вызывает потери, связанные с магнитным последействием (или так называемой магнитной вязкостью). Это связано с инерционностью процесса перемагничивания доменов. Чем короче длительность приложенного магнитного поля — тем длительнее запаздывание, а значит и магнитные потери, вызываемые «магнитной вязкостью», больше. Этот фактор необходимо учитывать при проектировании импульсных устройств с магнитными сердечниками.

Потери мощности от магнитного последействия невозможно рассчитать прямо, но их можно найти косвенно — как разность между полными удельными магнитными потерями и суммой потерь на вихревые токи и на магнитный гистерезис:

Потери на гистерезис и вихревые токи

Итак, в процессе перемагничивания наблюдается некоторое отставание магнитной индукции от напряженности перемагничивающего магнитного поля по фазе. Причиной тому опять же вихревые токи, которые по закону Ленца препятствуют изменению магнитной индукции, гистерезисные явления и магнитное последействие.

Фазовый угол запаздывания называется углом магнитных потерь δм. В характеристиках динамических свойств магнитных материалов указывается такой параметр как тангенс угла магнитных потерь tgδм.

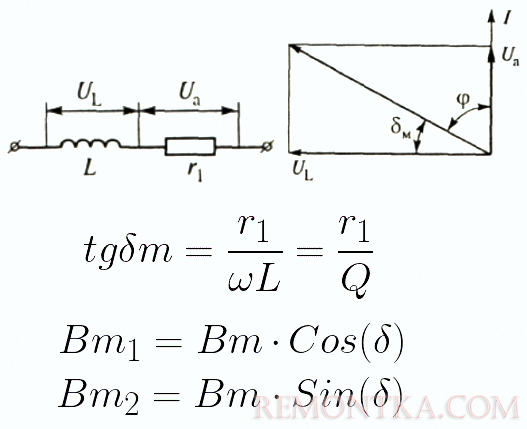

Здесь приведена схема замещения и векторная диаграмма для тороидальной катушки с сердечником из магнитного материала, где r1- эквивалентное сопротивление всех магнитных потерь:

Схема замещения и векторная диаграмма для тороидальной катушки с сердечником из магнитного материала

Видно, что тангенс угла магнитных потерь обратно пропорционален добротности катушки. Возникающую при данных условиях индукцию Bm в перемагничиваемом материале можно разложить на две составляющие: первая — совпадает по фазе с напряженностью перемагничивающего поля, вторая — отстает от нее на 90 градусов.

Первая составляющая непосредственно связана с обратимыми процессами при перемагничивании, вторая — с необратимыми. Применяемые в цепях переменного тока, магнитные материалы характеризуются в связи с этим таким параметром как комплексная магнитная проницаемость:

Комплексная магнитная проницаемость
