Разборка MacBook Air A1369

Инструкция по разбору ноутбука Apple MacBook Air 13 2011 года выпуска.

Перед разбором техники Apple прежде всего нужно позаботиться о наличии соответствующего инструмента для проведения данной операции. Нам понадобится специальная отвертка для разбора устройств Apple.

Обращаю ваше внимание на то, что крышка дисплея макбука уже снята. На фотографиях ее не будет. С ней все просто — отсоединяем шлейфы матрицы, а затем выкручиваем болтики петель.

• Разбор макбука следует начать с выкручивания болтов на задней крышке. Болтики выкручиваются специальной 5-гранной насадкой. 2 болтика имеют больший размер, что следует учесть и при последующей сборке.
• После выкручивания болтиков задняя крышка поднимается и откладывается в сторону.


  Тянем крышку вверх

• Далее необходимо первым делом отключить АКБ. Клейкая лента отрывается по направлению вверх, затем коннектор вытаскивается из разъема на материнской плате.


  Шлейф АКБ

• Далее следует снять систему охлаждения и положить оставшиеся от нее 4 болтика отдельно, так как они имеют отличный от большинства размер. Одновременно с системой охлаждения нужно снять и SSD M.2. Отключаем кулер системы охлаждения.


  4 болтика и SSD

  Шлейф кулера

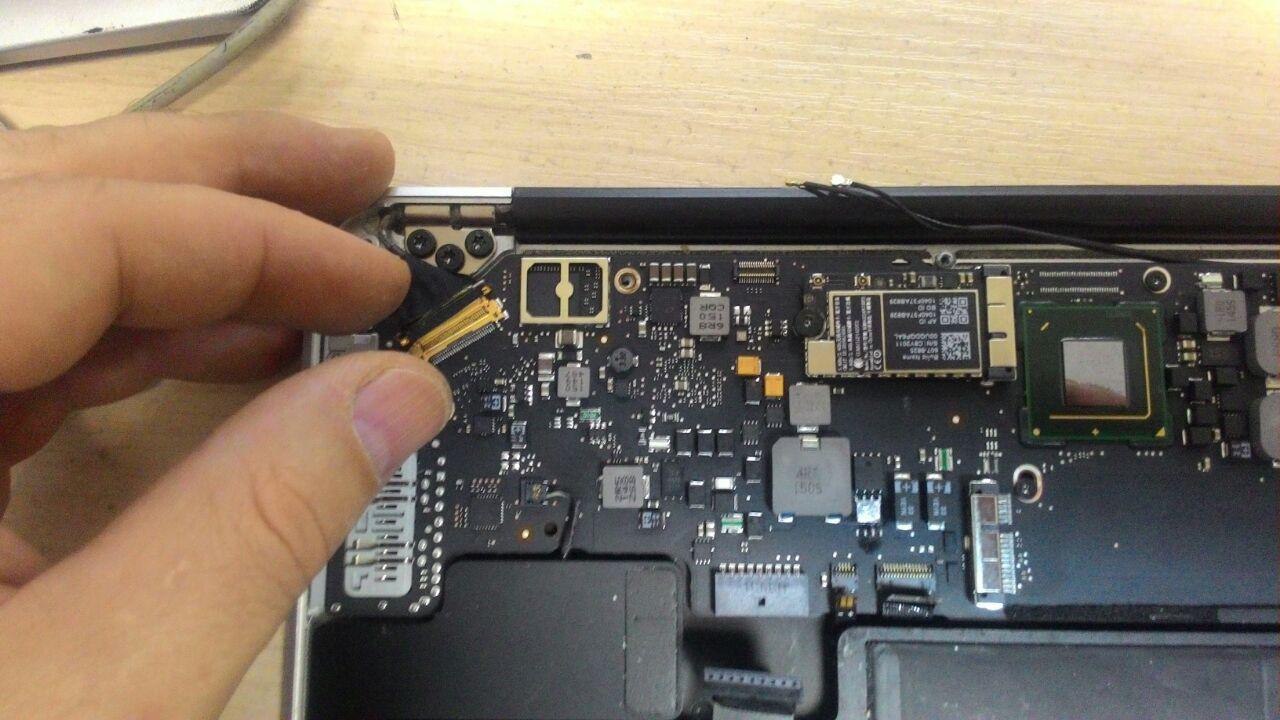

• После снимаем все разъемы (сигнальный кабель LVDS, шлейф клавиатуры и т.д.) Шлейф клавиатуры держит специальный крепеж, который необходимо поднять вверх, и только после этого вытаскивать шлейф из разъема. Модуль Wi-Fi следует отсоединять при необходимости.


  Отсоединяем все шлейфы и проводки

• Далее нужно выкрутить все болты держащие материнскую плату и вытащить ее.


  Вот так выглядит матплата

• Можно снять и аккумуляторы (опять же болтики следует сложить отдельно, так как они имеют разный размер по отношению к другим).


  Их тоже можно снять

• Ноутбук разобран.


  Готово!

Сборка осуществляется в обратном порядке при строгом соблюдении вкручивания именно тех болтиков в те самые места, из которых они были выкручены.

Удачи!
