Распиновка COM порта(RS232)

При вычислении последовательный порт представляет собой последовательный интерфейс связи, через который информация передается или выдается за раз. На протяжении большей части истории персональных компьютеров данные передавались через последовательные порты на устройства, такие как модемы, терминалы и различные периферийные устройства.

Хотя такие интерфейсы, как Ethernet, FireWire и USB, все отправляют данные в виде последовательного потока, термин «последовательный порт» обычно идентифицирует аппаратное обеспечение, более или менее совместимое со стандартом RS-232, предназначенное для взаимодействия с модемом или с аналогичной связью Устройства.
Современные компьютеры без последовательных портов могут потребовать конвертеры с последовательным интерфейсом, чтобы обеспечить совместимость с последовательными устройствами RS-232. Серийные порты все еще используются в таких приложениях, как системы промышленной автоматизации, научные приборы, системы продаж и некоторые промышленные и потребительские товары. Серверные компьютеры могут использовать последовательный порт в качестве консоли управления или диагностики. Сетевое оборудование (например, маршрутизаторы и коммутаторы) часто используют последовательную консоль для конфигурации. Серийные порты по-прежнему используются в этих областях, поскольку они просты, дешевы, а их консольные функции высоко стандартизированы и широко распространены.

Распиновка COM порта(RS232)

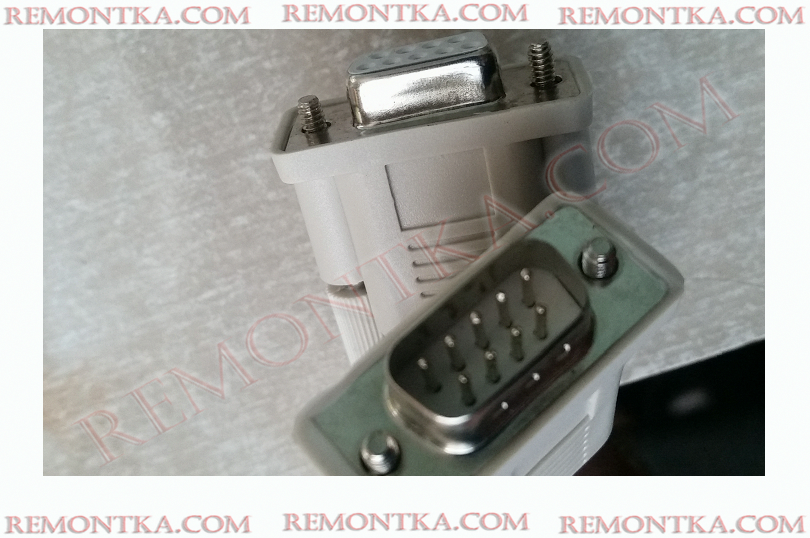

Существует 2-е разновидности com порта, 25-и пиновый старый разъем и сменившей его более новый 9-и пиновый разъем.
Ниже приведена схема типового стандартного 9-контактного разъема RS232 с разъемами, этот тип разъема также называется разъемом DB9.

1. Обнаружение несущей(DCD).
2. Получение данных(RXD).
3. Передача данных(TXD).
4. Готовность к обмену со стороны приемника(DTR).
5. Земля(GND).
6. Готовность к обмену со стороны источника(DSR).
7. Запрос на передачу(RTS).
8. Готовность к передаче(CTS).
9. Сигнал вызова(RI).

RJ-45 к DB-9 Информация о выводе адаптера последовательного порта для коммутатора

Консольный порт представляет собой последовательный интерфейс RS-232, который использует разъём RJ-45 для подключения к управляющему устройству, например ПК или ноутбуку. Если на вашем ноутбуке или ПК нет штыря разъема DB-9, и вы хотите подключить ноутбук или ПК к коммутатору, используйте комбинацию адаптера RJ-45 и DB-9.

	DB-9	RJ-45
Получение Данных	2	3
Передача данных	3	6
Готовность обмену	4	7
Земля	5	5
Земля	5	4
Готовность обмену	6	2
Запрос на передачу	7	8
Готовность к передаче	8	1

Цвета проводов:

1 Черный
2 Коричневый
3 Красный
4 Оранжевый
5 Желтый
6 Зеленый
7 Синий
8 Серый (или белый)

Внимание. Цвет проводом может отличатся.

Распиновка rj45 и rs232(вторая разновидность).

DB-9	RJ-45
1	7
2	6
3	3
4	2
5	4,5 оба идут на 5й пин DB9
6,4	2
7	1
8	8
9	не используется
